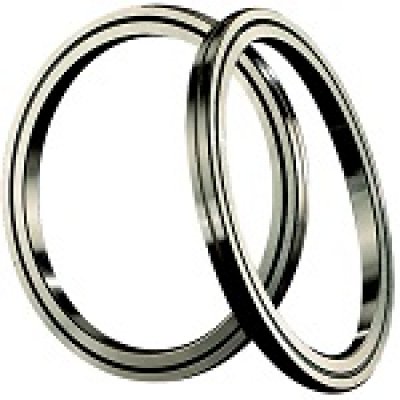

Подшипники с перекрёстными роликами CRBS  

Конструктивные особенности и механика распределения нагрузок CRBS

Тонкие перекрестно-роликовые подшипники серии CRBS представляют собой высокоточные опорные узлы, в которых цилиндрические ролики расположены перпендикулярно друг другу в V-образной дорожке качения под углом 90 градусов. Такая перекрестная схема укладки тел качения позволяет заменить пару традиционных радиально-упорных подшипников одним компактным узлом. За счет непосредственного линейного контакта роликов с беговыми дорожками упругая деформация под нагрузкой сводится к минимуму, что гарантирует чрезвычайно высокую жесткость всей системы.

Уникальная геометрия профиля CRBS позволяет эффективно компенсировать сложные комбинированные воздействия, включая радиальные силы, двусторонние осевые нагрузки и опрокидывающие моменты. Минимальное поперечное сечение колец существенно снижает общую массу вращающегося узла, сохраняя при этом превосходную грузоподъемность. Это делает данные детали незаменимыми в механизмах, где критически важно минимизировать момент инерции при сохранении высокой точности позиционирования.

Модификации и специфика исполнения тонких перекрестно-роликовых подшипников

Базовое исполнение подшипников CRBS предусматривает радиально-разъемное наружное кольцо при монолитном внутреннем кольце, что облегчает сборку и регулировку предварительного натяга. Такая конструкция позволяет добиться минимального биения внутреннего кольца, что особенно важно для узлов, где вращается именно внутренний вал. Разъемные части наружного кольца надежно скрепляются специальными фиксирующими кольцами, предотвращающими осевое смещение в процессе эксплуатации.

Модификации со специальными полимерными разделителями (сепараторами) между роликами ориентированы на высокоскоростные режимы работы с минимальным трением. Использование индивидуальных разделителей исключает взаимное трение роликов друг о друга, снижает тепловыделение и предотвращает преждевременный износ рабочих поверхностей. Такие модели оптимально подходят для непрерывного вращения в прецизионных поворотных столах.

Исполнения с полным заполнением роликами без сепараторов проектируются для работы в условиях экстремальных статических и динамических нагрузок при относительно невысоких скоростях. Отсутствие сепаратора позволяет разместить максимальное количество тел качения в дорожке, что существенно повышает жесткость и грузоподъемность узла. Данные модификации находят применение в тяжелонагруженных поворотных механизмах манипуляторов.

Области применения и требования к монтажу

Основной сферой применения серии CRBS являются шарнирные сочленения промышленных роботов-манипуляторов и коботов, где требуется предельная компактность. Также эти узлы интегрируются в поворотные оси современных обрабатывающих центров, медицинские томографы, радиолокационные системы и оптические приборы слежения. Способность обеспечивать плавное вращение с точностью до микрона делает их стандартом для высокотехнологичного машиностроения.

Поскольку кольца подшипников CRBS имеют крайне малое поперечное сечение, они очень чувствительны к геометрической точности посадочных мест в корпусе и на валу. Незначительные отклонения формы сопрягаемых деталей могут вызвать деформацию тонких колец подшипника, что приведет к неравномерному зазору или заклиниванию роликов. Поэтому монтаж требует строгого соблюдения допусков соосности и шероховатости поверхностей, а также использования жестких опорных фланцев.

Как подобрать и купить прецизионные подшипники CRBS

Чтобы правильно подобрать перекрестно-роликовый подшипник серии CRBS, необходимо учитывать не только габаритные размеры, но и требуемый класс точности, а также величину предварительного натяга. Величина радиального зазора напрямую влияет на жесткость узла и момент трения при вращении. На нашем ресурсе представлена подробная техническая информация, которая поможет сопоставить рабочие параметры вашего оборудования с характеристиками конкретной модели, при этом цена изделия будет зависеть от выбранного класса точности и материального исполнения.

Если вам необходимо купить надежные комплектующие для прецизионного оборудования, воспользуйтесь системой подбора на нашем сайте. Для точного определения совместимости или поиска редких модификаций рекомендуем использовать параметрические фильтры каталога. В случае возникновения сложностей с расшифровкой суффиксов в обозначении, направьте точную маркировку или чертеж узла нашим техническим специалистам для оперативного подбора оригинального изделия или его сертифицированного аналога.
