Подшипники с перекрёстными роликами CRBTF  

Перекрестно-роликовые подшипники серии CRBTF представляют собой высокоточные опорные узлы, в которых цилиндрические ролики расположены перпендикулярно друг другу в V-образных дорожках качения под углом 90 градусов. Такая перекрестная схема укладки тел качения позволяет одному компактному подшипнику эффективно заменять традиционную спаренную комбинацию из радиального и упорного узлов. Конструкция обеспечивает исключительную жесткость при минимальном поперечном сечении, что делает эти детали незаменимыми в прецизионном машиностроении.

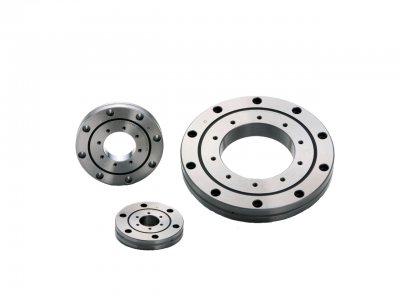

Главной отличительной чертой серии CRBTF является их сверхтонкий профиль в сочетании с интегрированными монтажными отверстиями на внутреннем и наружном кольцах. Такое инженерное решение позволяет монтировать подшипник непосредственно на сопрягаемые поверхности оборудования без использования прижимных фланцев и сложных корпусных деталей. В результате существенно снижается масса вращающегося узла, сокращается время на проведение монтажных работ и минимизируются погрешности сборки.

Конструктивные особенности и механика распределения нагрузок

Внутренняя геометрия подшипников CRBTF спроектирована таким образом, что линия контакта роликов с дорожками качения обеспечивает равномерное распределение векторов сил. Линейный контакт тел качения, в отличие от точечного контакта в шарикоподшипниках, гарантирует значительно меньшую упругую деформацию под нагрузкой. Это позволяет узлу стабильно работать в условиях одновременного воздействия радиальных усилий, двусторонних осевых нагрузок и опрокидывающих моментов.

Наличие сквозных крепежных отверстий с резьбой или зенковкой на кольцах подшипника исключает деформацию дорожек качения при затяжке болтов. Жесткость фиксации колец напрямую влияет на точность вращения, поэтому производители строго регламентируют моменты затяжки крепежа. Благодаря монолитной структуре колец, радиальное и осевое биение собранного узла сводится к микронным значениям.

Модификации подшипников CRBTF с полимерными разделителями между роликами ориентированы на динамичные режимы работы с повышенными скоростями вращения. Сепараторы предотвращают взаимное трение соседних роликов, снижают тепловыделение внутри узла и способствуют удержанию смазочного материала в зоне контакта. Такие исполнения оптимальны для непрерывного вращения с умеренными нагрузками.

Бессепараторные исполнения с полным заполнением роликами разработаны для механизмов, работающих в условиях экстремальных статических нагрузок и малых скоростей. Отсутствие разделителей позволяет уместить в дорожке качения максимальное количество роликов, что существенно повышает грузоподъемность узла. Данный подвид применяется в поворотных механизмах с ограниченным углом качания, где критически важна жесткость на кручение.

Сферы применения и эксплуатационные преимущества

В робототехнике и манипуляторах подшипники CRBTF устанавливаются в шарнирные сочленения и редукторы высокой точности. Минимальные габариты и вес узла позволяют снизить инерционность подвижных частей робота, повышая скорость позиционирования рабочего органа. Высокая жесткость подшипника предотвращает люфты в суставах манипулятора даже при максимальном вылете стрелы.

В медицинском диагностическом оборудовании и оптических приборах эти детали обеспечивают плавность и бесшумность хода поворотных столов и позиционеров. Отсутствие осевого люфта гарантирует стабильность фокусного расстояния и точность сканирования. Низкий момент трения позволяет использовать менее мощные и более компактные приводные электродвигатели.

В станкостроении и поворотных столах металлообрабатывающих центров подшипники CRBTF применяются для обеспечения жесткости инструментальных головок. Способность противостоять опрокидывающим моментам от сил резания напрямую влияет на чистоту обрабатываемой поверхности детали. Стабильность преднатяга в подшипнике сохраняется на протяжении всего межсервисного интервала.

Как подобрать и купить подшипники серии CRBTF

При подборе прецизионного перекрестно-роликового подшипника необходимо учитывать не только его геометрические размеры, но и величину предварительного натяга. Для высокоточных применений выбирают модели с легким или средним преднатягом, которые обеспечивают максимальную жесткость, но требуют точной соосности посадочных мест. Также важно обращать внимание на класс точности изделия, определяющий предельные радиальные и осевые биения.

В нашем каталоге представлены различные модификации тонких опорных узлов, что позволяет подобрать оптимальное техническое решение для любого промышленного оборудования. Актуальная цена изделий зависит от класса точности, наличия встроенного уплотнения и материала изготовления колец. Чтобы купить оригинальные комплектующие с требуемыми параметрами жесткости, воспользуйтесь детальным техническим описанием в карточках товаров.

Для точного выбора воспользуйтесь параметрическими фильтрами нашего каталога, указав внутренний диаметр, шаг крепежных отверстий и требования к преднатягу. Если вам необходимо заменить импортный узел в промышленном оборудовании, отправьте оригинальную маркировку или чертеж сопрягаемых деталей нашим техническим специалистам для оперативного подбора совместимого аналога.
