Шариковый поворотный подшипник 232.20.0400.503 Type 21/520.2
14582
В наличии
Условия заказа и стоимость
Цена на подшипник 232.20.0400.503 Type 21/520.2 является расчетной и зависит от следующих факторов:
- Производитель (бренд)
- Наличие на складе в Москве
- Модификация и технические допуски
- Объем заказанного количества
Минимальная сумма заказа: от 3 000 рублей
Для уточнения актуальной цены и наличия:
Технические характеристики 232.20.0400.503 Type 21/520.2
| Основные и дополнительные размеры | |
|---|---|
| Внешний диаметр на внутреннем кольце | 16.24 |
| Внутренний диаметр на наружном кольце | 16.358 |
| Внутренний диаметр внутреннего кольца | 12.854 |
| Внешний диаметр внешнего кольца | 20.394 |
| Высота общей сборки подшипника | 2.205 |
| Ширина зубца | 1.791 |
| Основные технические параметры | |
| Номер детали | 232.2.04.503 Type 21/520.2 |
| Бренд | ROTHEERDE |
| Система измерений | Дюйм |
| Тип подшипника | С фланцем |
| Тип продукта | Поворотный подшипник |
| Допуски | |
| Допустимое тангенциальное усилие на зубьях (T) | 3046.5 lbs |
| Материалы | |
| Материал кольца | 42CRO or 50MN |
| Материал сепаратора | Nylon or 300 Series Stainless Steel |
| Материал шариков | Хромированная сталь |
| Материал уплотнения | нитриловый каучук |
| Нагрузка | |
| Предельный изгибающий момент | 17701.44 ft-lbs |
| Максимальная нагрузка на зубья шестерни Fz | 6093 lbs |
| Основное статическое грузоподъемное значение (C0a) | 56202.5 lbs |
| Сертификация и стандарты | |
| Регламент RoHS | «Соответствует требованиям» |
| Прочие характеристики | |
| Вес | 26.9 kg |
| Серия | Series 23 25 28 |
| Шестерня | Внутренняя шестерня |
| Тип | Шариковый |
| Диаметр центров крепежных отверстий внутреннего кольца | 14.764 |
| Диаметр центров крепежных отверстий наружного кольца | 19.291 |
| Диаметр деления зубчатого колеса | 13.189 |
| Количество зубьев шестерни | 67 |

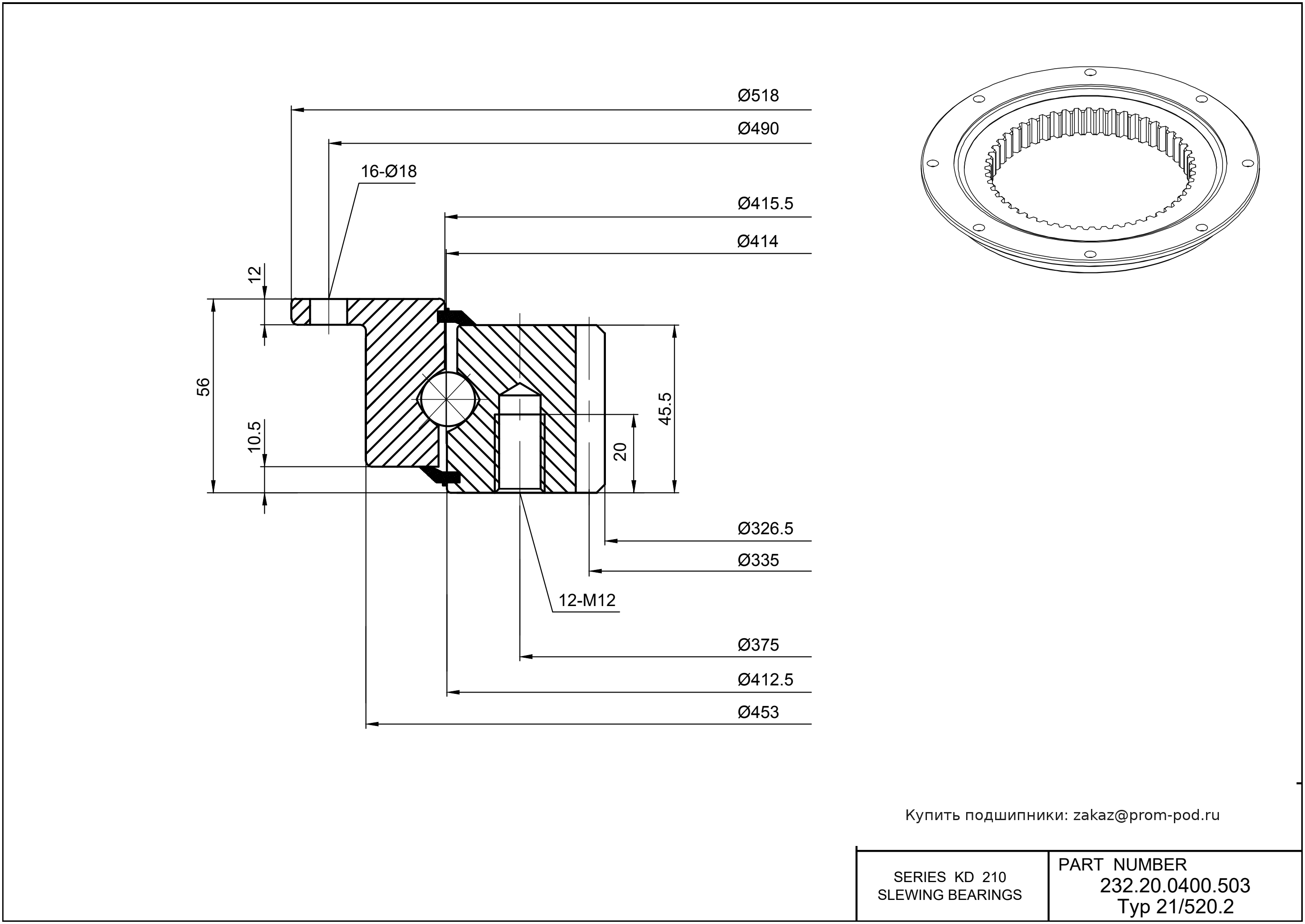

| Номер схемы (чертежа) | FIG2 |
| Модуль | 5 |
| Диаметр дорожки подшипника | 16.299 |
| Количество пресс-масленок для смазки | 4 |
| Расстояние между нижним внешним кольцом/внутренним кольцом | 0.413 |
| Размер болта | 0.472 |
| Глубина резьбы | 20 |
Аналоги 232.20.0400.503 Type 21/520.2
- L6-16N9Z
- L6-16N9ZD
- 92-20 0413/1-37212
- 232.20.0400.013 Type 21/520.2
- HS6-16N1Z
Однорядный шариковый поворотный подшипник прямоугольного сечения повышенной жесткости для средних и тяжелых нагрузок.
- 12-20 0413/1-32212
- RK6-16N1Z
Стандартный однорядный шариковый поворотный подшипник без зубчатого венца для общепромышленного применения.
