Игольчатый роликовый подшипник NAO9X22X12-TV-XL
17297
В наличии
Цена на подшипник NAO9X22X12-TV-XL является расчетной и зависит от следующих факторов:
- Производитель (бренд)
- Наличие на складе в Москве
- Модификация и технические допуски
- Объем заказанного количества
Для уточнения актуальной цены и наличия:

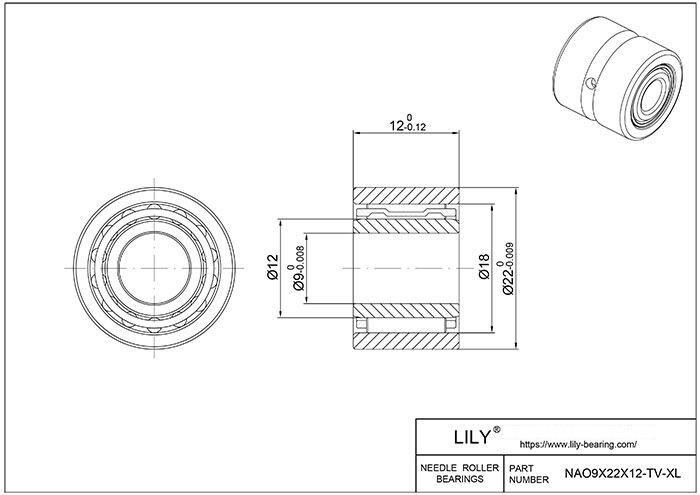

Технические характеристики NAO9X22X12-TV-XL
| Основные и дополнительные размеры | |
|---|---|
| Диаметр отверстия | 9 мм |
| Внешний диаметр | 22 мм |
| Ширина | 12 мм |
| Основные технические параметры | |
| Номер детали | NAO9X22X12-TV-XL |
| Бренд | INA |
| Система измерений | Метрическая |
| Тип подшипника | Роликовый |
| Направление воспринимаемой нагрузки | Радиальная |
| Конструкция | Однорядный |
| Тип уплотнения | Открытый |
| Смазка | Обязательная |
| Тип роликового подшипника | Игольчатый |
| Тип монтажа на вал | Посадка с натягом |
| Допуски | |
| Допуск диаметра отверстия | -0.008 мм до 0 |
| Допуск внешнего диаметра | -0.009 мм до 0 |
| Допуск по ширине | -0.12 мм до 0 |
| Диапазон температур | -20 до 110 °C |
| Материалы | |
| Материал кольца | Сталь |
| Материал сепаратора | PA66 |
| Материал роликов | Сталь |
| Нагрузка | |
| Динамическая радиальная нагрузка | 11.3073 кН |
| Статическая радиальная нагрузка | 9.9106 кН |
| Сертификация и стандарты | |
| Регламент RoHS | «Соответствует требованиям» |
| Прочие характеристики | |
| Размер фаски | 0.3 мм |
| Максимальная скорость (X1000 об/мин) | 26 |
| Вес | 23.5 g |
| Серия | С внутренним кольцом |
| F | 12 мм |
| Внутреннее кольцо | Присутствует |
| E | 18 мм |
Аналоги NAO9X22X12-TV-XL
- NAF92212
Игольчатый роликовый подшипник со шлифованным наружным кольцом без бортов, с внутренним кольцом в комплекте.
Похожие подшипники, размер: 9x22x12мм
| Обозначение | Тип | Расшифровка / Описание |
|---|---|---|
| BCCF 7/8 S | Опорный ролик | Опорный ролик с подшипником скольжения (втулкой) вместо роликов, сферическим (выпуклым) профилем наружного кольца и интегральной резьбовой цапфой. Герметичное уплотнение с встроенной упорной шайбой. |
| BCF 7/8 S | Опорный ролик | Опорный ролик с подшипником скольжения (втулкой) вместо роликов, цилиндрическим наружным кольцом и интегральной резьбовой цапфой. Герметичное уплотнение с встроенной упорной шайбой. |
| BCF 7/8 SB | Опорный ролик | Опорный ролик с подшипником скольжения (втулкой) вместо роликов, цилиндрическим наружным кольцом и интегральной резьбовой цапфой. Герметичное уплотнение с встроенной упорной шайбой. С шестигранным гнездом. |
| CCF 7/8 S | Опорный ролик | Опорный ролик с игольчатыми роликами в сепараторе, сферическим (выпуклым) профилем наружного кольца и интегральной резьбовой цапфой. Герметичное уплотнение с встроенной упорной шайбой. |
| CCF 7/8 SB | Опорный ролик | Опорный ролик с игольчатыми роликами в сепараторе, сферическим (выпуклым) профилем наружного кольца и интегральной резьбовой цапфой. Герметичное уплотнение с встроенной упорной шайбой. С шестигранным гнездом. |
| CF 1736 | Опорный ролик | Опорный ролик с игольчатыми роликами в сепараторе и интегральной резьбовой цапфой вместо внутреннего кольца. |
| CF 1754 | Опорный ролик | Опорный ролик с игольчатыми роликами в сепараторе и интегральной резьбовой цапфой вместо внутреннего кольца. |
| CF 7/8 | Опорный ролик | Опорный ролик с игольчатыми роликами в сепараторе и интегральной резьбовой цапфой вместо внутреннего кольца. |
| CF 7/8 B | Опорный ролик | Опорный ролик с игольчатыми роликами в сепараторе и интегральной резьбовой цапфой вместо внутреннего кольца. С шестигранным гнездом. |
| CF 7/8 S | Опорный ролик | Опорный ролик с игольчатыми роликами в сепараторе и интегральной резьбовой цапфой вместо внутреннего кольца. Герметичное уплотнение с встроенной упорной шайбой. |
| CF 7/8 SB | Опорный ролик | Опорный ролик с игольчатыми роликами в сепараторе и интегральной резьбовой цапфой вместо внутреннего кольца. Герметичное уплотнение с встроенной упорной шайбой. С шестигранным гнездом. |
| CF 7/8 SB CR | Опорный ролик | Опорный ролик с игольчатыми роликами в сепараторе и интегральной резьбовой цапфой вместо внутреннего кольца. |
| CR-7/8 | Опорный ролик | Игольчатый опорный ролик - дюймовая серия. |
| CR-7/8-X | Опорный ролик | Игольчатый опорный ролик - дюймовая серия. Цилиндрическое внешнее кольцо. |
| CR-7/8-B | Опорный ролик | Игольчатый опорный ролик - дюймовая серия. С шестигранным гнездом. |
| CR-7/8-XB | Опорный ролик | Игольчатый опорный ролик - дюймовая серия. С шестигранным гнездом. Цилиндрическое внешнее кольцо. |
| CR-7/8-C | Опорный ролик | Игольчатый опорный ролик - дюймовая серия. |
| CR-7/8-XC | Опорный ролик | Игольчатый опорный ролик - дюймовая серия. Цилиндрическое внешнее кольцо. |
| CR-7/8-BC | Опорный ролик | Игольчатый опорный ролик - дюймовая серия. С шестигранным гнездом. |
| CR-7/8-XBC | Опорный ролик | Игольчатый опорный ролик - дюймовая серия. С шестигранным гнездом. Цилиндрическое внешнее кольцо. |
Промышленный игольчатый подшипник NAO9X22X12-TV-XL — представитель класса высокоточных узлов качения, рассчитанных на работу под воздействием экстремальных радиальных нагрузок в условиях жестких пространственных ограничений.
В отличие от стандартных штампованных аналогов, данный сверхпрочный игольчатый роликовый подшипник с механической обработкой выполнен из цельноточеного массивного кольца. Повышенная жесткость конструкции обеспечивает стойкость к динамическим ударам, вибрациям и изгибающим напряжениям. Прецизионная геометрия длинных тел качения гарантирует максимальную площадь контакта, снижая удельное контактное давление на беговых дорожках и существенно продлевая ресурс работы всего узла.
Преимущества модификации
- Высокая грузоподъемность: Линейный контакт игольчатых роликов максимизирует радиальную жесткость.
- Точность геометрии: Механическая обработка колец гарантирует минимальное биение.
- Стабильность вращения: Оптимизированный сепаратор удерживает ролики при высоких оборотах.
- Долговечность: Высококачественная подшипниковая сталь устойчива к усталостному выкрашиванию.
Этот игольчатый роликовый подшипник NAO9X22X12-TV-XL спроектирован для применения в тяжелонагруженных редукторах, гидравлических насосах, металлообрабатывающих станках и узлах трансмиссий, где критически важна минимальная радиальная высота при максимальной несущей способности. Если техническое задание требует бескомпромиссной надежности, жесткости и долговечности под непрерывной нагрузкой, подшипник роликовый данной серии является оптимальным инженерным решением.
| Тип | Игольчатый роликовый подшипник |
| Обозначение | NAO9X22X12-TV-XL |
| Внутренний диаметр d | 9.00 мм |
| Внешний диаметр D | 22.00 мм |
| Ширина B / Высота H | 12.00 мм |
