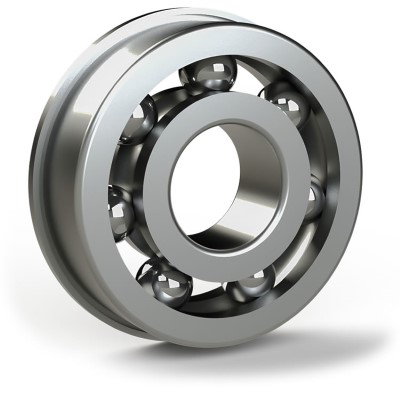

Шариковый подшипник SF684
107323
В наличии
Цена на подшипник SF684 является расчетной и зависит от следующих факторов:
- Производитель (бренд)
- Наличие на складе в Москве
- Модификация и технические допуски
- Объем заказанного количества
Для уточнения актуальной цены и наличия:
Технические характеристики SF684

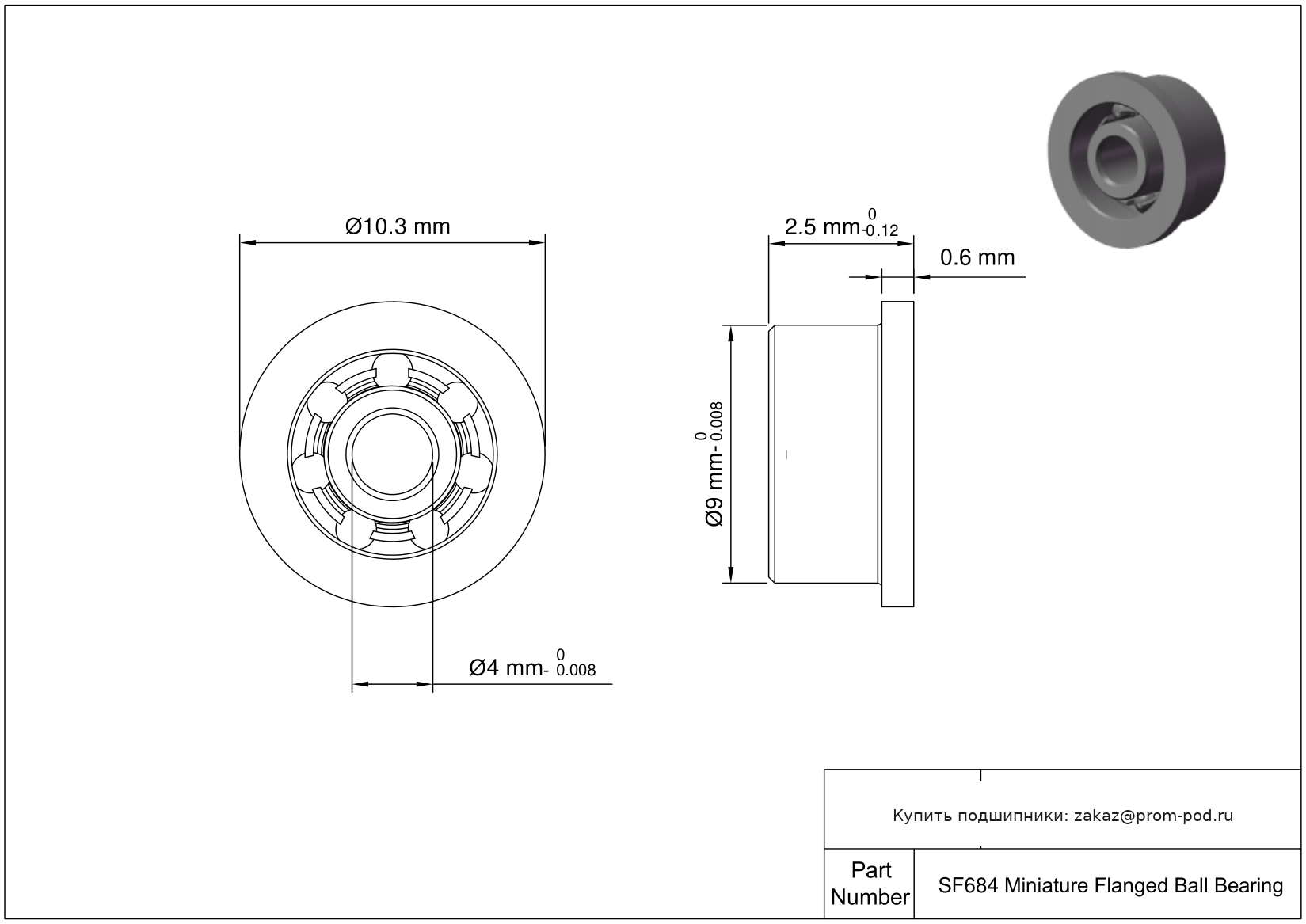

| Основные и дополнительные размеры | |
|---|---|
| Диаметр отверстия | 4 мм |
| Внешний диаметр | 9 мм |
| Ширина | 2.5 мм |
| Внешний диаметр фланца | 10.3 мм |
| Основные технические параметры | |
| Номер детали | SF684 |
| Система измерений | Метрическая |
| Тип подшипника | Шариковый |
| Направление воспринимаемой нагрузки | Радиальная |
| Конструкция | Однорядный |
| Тип уплотнения | Открытый |
| Смазка | Обязательная |
| Тип внутреннего кольца | Стандартный |
| Допуски | |
| Допуск диаметра отверстия | -0.008 мм до 0 |
| Допуск внешнего диаметра | -0.008 мм до 0 |
| Допуск по ширине | -0.12 мм до 0 |
| Диапазон температур | -30° до 110 °C |
| Класс допуска | ABEC1 |
| Материалы | |
| Материал кольца | Нержавеющая сталь |
| Материал тел качения | Нержавеющая сталь |
| Материал сепаратора | нержавеющая сталь |
| Нагрузка | |
| Динамическая радиальная нагрузка | 0.4893 кН |
| Статическая радиальная нагрузка | 0.1645 кН |
| Сертификация и стандарты | |
| Регламент RoHS | «Соответствует требованиям» |
| Регламент REACH | «Соответствует требованиям» |
| Прочие характеристики | |
| Максимальная скорость (X1000 об/мин) | 47.7 |
| Вес | 0.74 g |
| Радиальный зазор | 0.002 мм до 0.013 мм |
| Толщина фланца | 0.6 мм |
| Диаметр шара | 1.588 мм |
| Количество шариков | 7 |
| Радиальный зазор торговая норма | MC3 |
Таблица модификаций: Шариковый подшипник SF684
| Маркировка | Базовый тип конструкции | Особенности модификации |
|---|---|---|
| S684 | Шарики и кольца из материала AISI 440C. | Основное исполнение. |
| 684 | Миниатюрный фланцевый шариковый подшипник метрического размера | Основное исполнение. |
| 684C | Миниатюрный фланцевый шариковый подшипник метрического размера | Угол контакта α=15. |
| SMR684C #3 LD | Высокоточный миниатюрный гибридный шариковый подшипник с керамическими шариками и кольцами из нержавеющей стали. | Угол контакта α=15. Одна защитная шайба. Легкий предварительный натяг. |
| SMR684C-Y #5 AF2 | Высокоточный миниатюрный гибридный шариковый подшипник с керамическими шариками и кольцами из нержавеющей стали. | Угол контакта 25 градусов. Массивный сепаратор из нержавеющей стали. Тип сепаратора: сепаратор из полиамидной смолы. Угол контакта α=15. |
| CEZR 684 | Керамическими шариковый подшипник армированный цирконием. | Основное исполнение. |
| CESI 684 | Керамическими шариковый подшипник с силиконовой изоляцией. | Основное исполнение. |
| CESC 684 | Керамическими шариковый подшипник с тефлоновым покрытием или самокомпенсирующийся для температурных расширений. | Основное исполнение. |
| 684H | Миниатюрный фланцевый шариковый подшипник метрического размера | Тяжелый предварительный натяг. |
| F684H | Стандартное сечение серии для открытых подшипников (.750x.750). | Тяжелый предварительный натяг. |
| F-684A | Шариковые подшипники из нержавеющей стали. | Угол контакта 25 градусов. |
| F684 | Стандартное сечение серии для открытых подшипников (.750x.750). | Основное исполнение. |
Аналоги SF684
- 618/7/W64
- 618/2
- 618/4-ZZ
Подшипник с защитными шайбами с двух сторон.
- 618/4
- W 618/4
Шариковый упорный подшипник, однорядный. Однонаправленный, с рифленой поверхностью качения. Легкая дюймовая серия.
- 618/4-2RS
Одиночное уплотнение установлено на простой стороне подшипника с фланцем.
- 618/4-2RZ
Однорядный подшипник с расточенным наружным кольцом, радиальный подшипник, с уплотнением на расточенной стороне, угол контакта 15°.
- 618/8/W64
Короноидальный сепаратор.
- L-940
Отверстие для смазки маслом через наружное кольцо с открытой стороны, уплотнение наружного кольца с помощью уплотнительных колец.
- DDL-940
Миниатюрный радиальный шариковый подшипник метрической узкой серии из нержавеющей стали.
- DDLF-940
Миниатюрный радиальный шариковый подшипник метрической узкой серии из нержавеющей стали с фланцем на наружном кольце и встроенными защитными шайбами.
