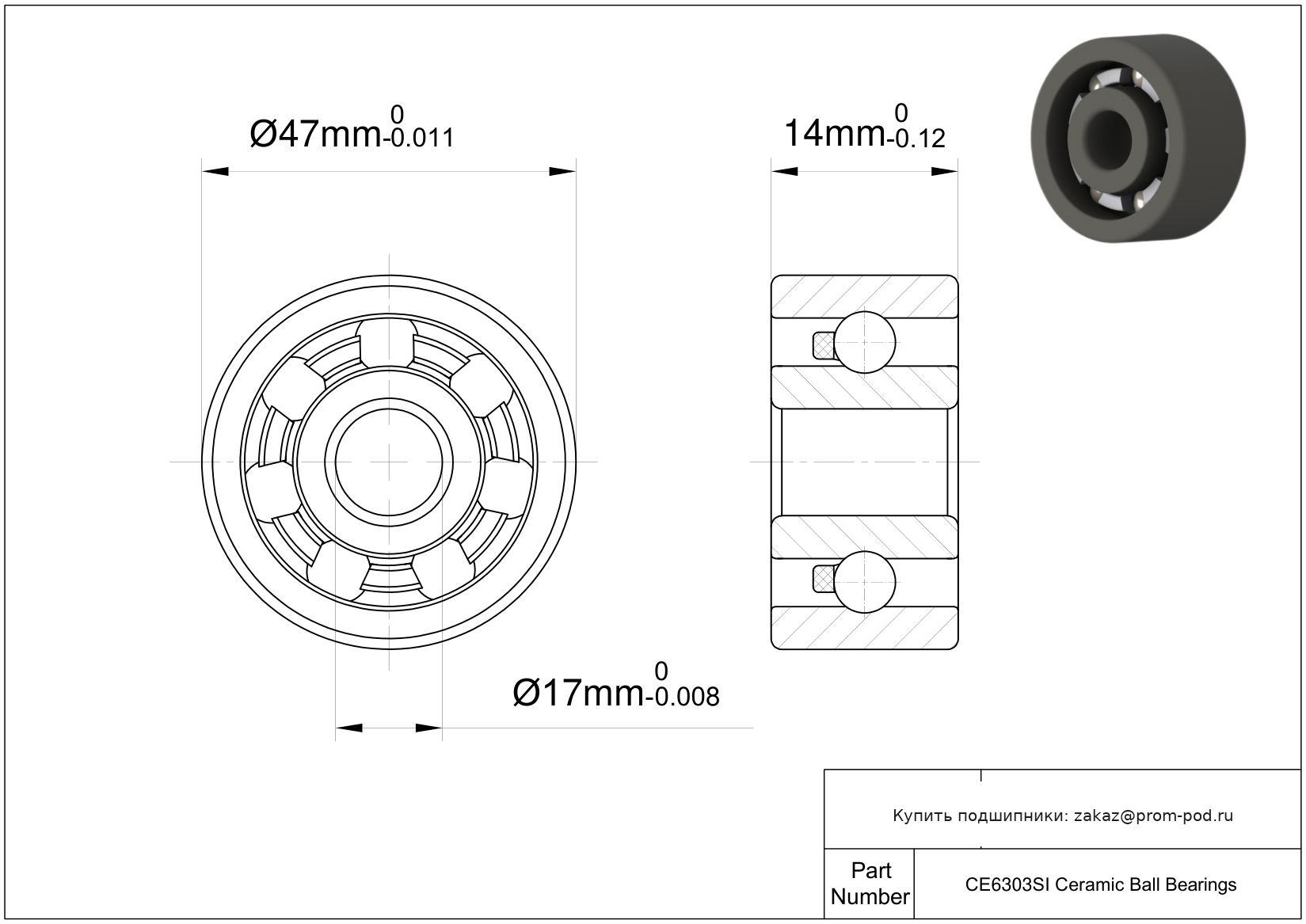

Высокотемпературный подшипник CESI 6303

• SS7303 2RS

  Резиновые уплотнения с обеих сторон подшипника.

• EC-TMB303LLUACS28/4M

  Уплотнение полиакриловое контактное (от -15 до +150°C) с двух сторон подшипника. Сепаратор: Высококачественная сталь. Угол контакта α=15.

• 1303 EM

  Сепаратор: Латунь. Угол контакта α=25.

• 1303 ETN9

  Сепаратор из полиамида, армированного стекловолокном. Угол контакта α=25.

• S1303 EM

  Шарики и кольца из материала AISI 440C. Сепаратор: Латунь. Угол контакта α=25.

• S1303 ETN9

  Шарики и кольца из материала AISI 440C. Сепаратор из полиамида, армированного стекловолокном. Угол контакта α=25.

• CE1303ZR

  Для двухрядных радиально-упорных шарикоподшипников: подшипник с защитной шайбой, без канавки на внутреннем кольце.

• CE1303SI

  Сепаратор: Высококачественная сталь. Сепаратор расположен на внутреннем кольце.

• CE1303SC

  Очищенная монтажная шайба, комплект с подшипником. Тип-выжимные подшипники.

• 1303
• 1303-C3

  Внутренний зазор больше нормального.

• 1303-TVH

  Сепаратор: Сепаратор из стеклонаполненного полиамида (PA66), защелкивающийся сепаратор, с центрированием по телам качения.

• 1303 EM/P62

  Класс допуска P6 , зазор в подшипнике C2. Сепаратор: Латунь. Угол контакта α=25.

• 1303G14

  Тип смазки: DOW CORNING - 33F, L, M.

• 1303 C/2

  Угол контакта α=15.

• 1303 P/6

  Уплотнение с одной стороны.

• 1303 P/6 C/2

  Угол контакта α=15. Уплотнение с одной стороны.

• 1303 P/6 C/3

  Угол контакта α=15. Уплотнение с одной стороны.

• B17-102-A-1T1XDDG03

  Стандартное исполнение радиально-упорных шпиндельных подшипников.

• B17-102AT1XDDG

  Стандартное исполнение радиально-упорных шпиндельных подшипников.

Высокотемпературный подшипник из нитрида кремния MAX 800°C — керамическое решение для механизмов, работающих при сильном нагреве и в условиях, где применение стандартных стальных подшипников затруднено. Нитрид кремния (Si₃N₄) сочетает высокую температурную стойкость с небольшой плотностью, высокой твердостью и устойчивостью к износу.

В соответствующих полностью керамических исполнениях кольца и шарики изготавливаются из нитрида кремния. Максимальная температура может достигать +800°C, что позволяет использовать такие подшипники в специальном промышленном, термическом и технологическом оборудовании.

Особенности нитрида кремния Si₃N₄

Одно из важных отличий нитрида кремния от подшипниковой стали — значительно меньшая плотность. Благодаря небольшой массе тел качения уменьшаются инерционные и центробежные силы при вращении. Материал также сохраняет высокую твердость при нагреве и обладает хорошей стойкостью к износу.

• температурная стойкость соответствующих исполнений до +800°C;
• низкая плотность по сравнению с подшипниковой сталью;
• высокая твердость и износостойкость;
• низкое трение в подшипниковом контакте;
• стойкость к коррозии и воздействию многих химических сред;
• электроизоляционные свойства;
• немагнитная конструкция;
• возможность работы без обычной пластичной смазки у специализированных исполнений.

Почему выбирают керамический подшипник

При высоких температурах ресурс обычного подшипника ограничивается не только свойствами стали, но и работоспособностью смазки. В полностью керамической конструкции из Si₃N₄ отсутствуют традиционные стальные дорожки качения, что позволяет использовать подшипник в более жестких температурных условиях.

Дополнительным преимуществом является электрическая изоляция. Нитрид кремния не проводит электрический ток подобно металлическим кольцам, поэтому подшипники из этого материала могут применяться в оборудовании, где необходимо исключить прохождение тока через подшипниковый узел.

Где применяются подшипники MAX 800°C

Керамические подшипники из нитрида кремния используются не только из-за высокой температуры. Их выбирают также там, где важны малая масса, коррозионная стойкость, отсутствие магнитных свойств или электрическая изоляция.

• высокотемпературное технологическое оборудование;
• термические и лабораторные установки;
• специальные печные механизмы;
• вакуумное оборудование;
• насосы и оборудование для агрессивных сред;
• электротехнические установки;
• аэрокосмическое и специальное оборудование;
• механизмы, где применение обычной смазки ограничено.

Работа без традиционной смазки

Для ряда высокотемпературных подшипников из нитрида кремния предусмотрена эксплуатация без обычного смазочного материала. Это позволяет использовать их там, где пластичная смазка или масло не способны выдерживать рабочую температуру.

Однако отсутствие смазки влияет на допустимую нагрузку, скорость и характер износа. Поэтому фактический режим работы необходимо определять по характеристикам конкретного типоразмера, а не только по максимальной температуре материала.

Что учитывать при подборе

При выборе подшипника MAX 800°C учитывают внутренний и наружный диаметры, ширину, рабочую температуру, скорость вращения, направление и величину нагрузки. Также необходимо определить, требуется ли полностью керамическая конструкция и допускается ли работа без смазочного материала.

Особенно важно проверять состав всех элементов подшипника. Кольца и шарики могут выдерживать очень высокий нагрев, однако максимальная температура готового узла определяется также материалом сепаратора, защитных элементов и других деталей конкретного исполнения.

Преимущества MAX 800°C

• значительно более высокий температурный диапазон по сравнению со стандартными стальными подшипниками;
• небольшая масса керамических элементов;
• устойчивость к износу при сложных условиях эксплуатации;
• электрическая изоляция подшипникового узла;
• отсутствие магнитных свойств;
• коррозионная стойкость;
• возможность применения в средах, где использование стандартной смазки невозможно.

Частые вопросы

Что означает MAX 800°C?

Это максимальная температура, заявленная для соответствующего исполнения подшипника из нитрида кремния. Допустимая продолжительность работы при таком нагреве зависит от конструкции, скорости, нагрузки и материалов остальных компонентов.

Из чего изготовлены кольца и шарики?

В полностью керамических исполнениях этой категории кольца и тела качения изготавливаются из нитрида кремния Si₃N₄.

Чем нитрид кремния отличается от стали?

Он значительно легче подшипниковой стали, обладает высокой твердостью, не является электропроводящим и сохраняет рабочие свойства при значительно более высоких температурах.

Нужна ли подшипнику смазка?

Некоторые исполнения из нитрида кремния рассчитаны на работу без традиционной смазки. Для каждого конкретного подшипника необходимо проверять установленный производителем способ смазывания.

Подходит ли Si₃N₄ только для высокотемпературного оборудования?

Нет. Такие подшипники применяются также из-за небольшой массы, электроизоляционных и немагнитных свойств, коррозионной стойкости и высокой износостойкости.
