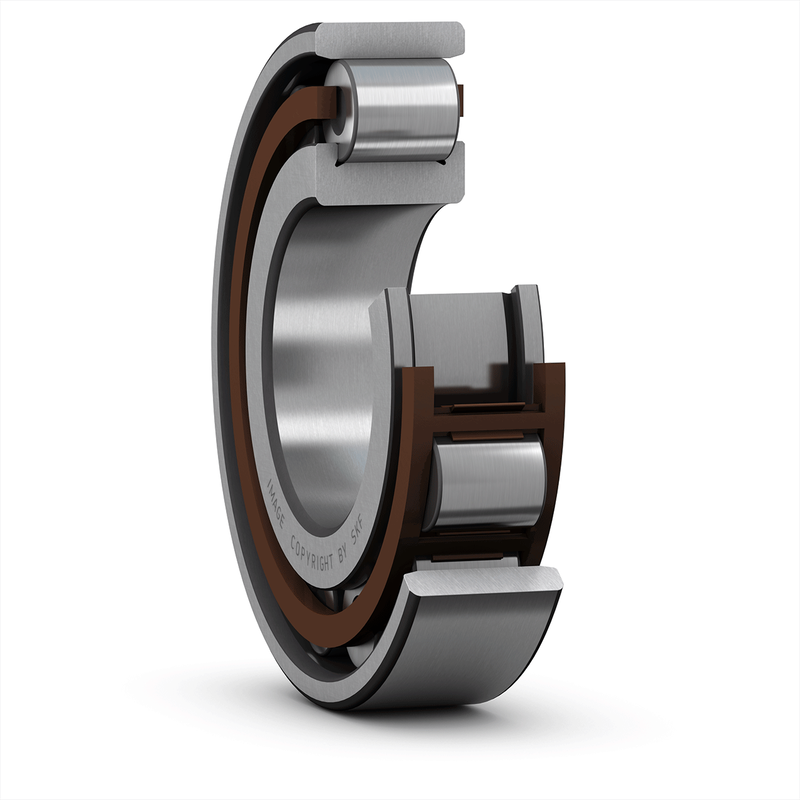

Цилиндрический роликовый подшипник N 316 ECP
N 316 ECP
В наличии
Цена на подшипник N 316 ECP является расчетной и зависит от следующих факторов:
- Производитель (бренд)
- Наличие на складе в Москве
- Модификация и технические допуски
- Объем заказанного количества
Для уточнения актуальной цены и наличия:
Технические характеристики N 316 ECP

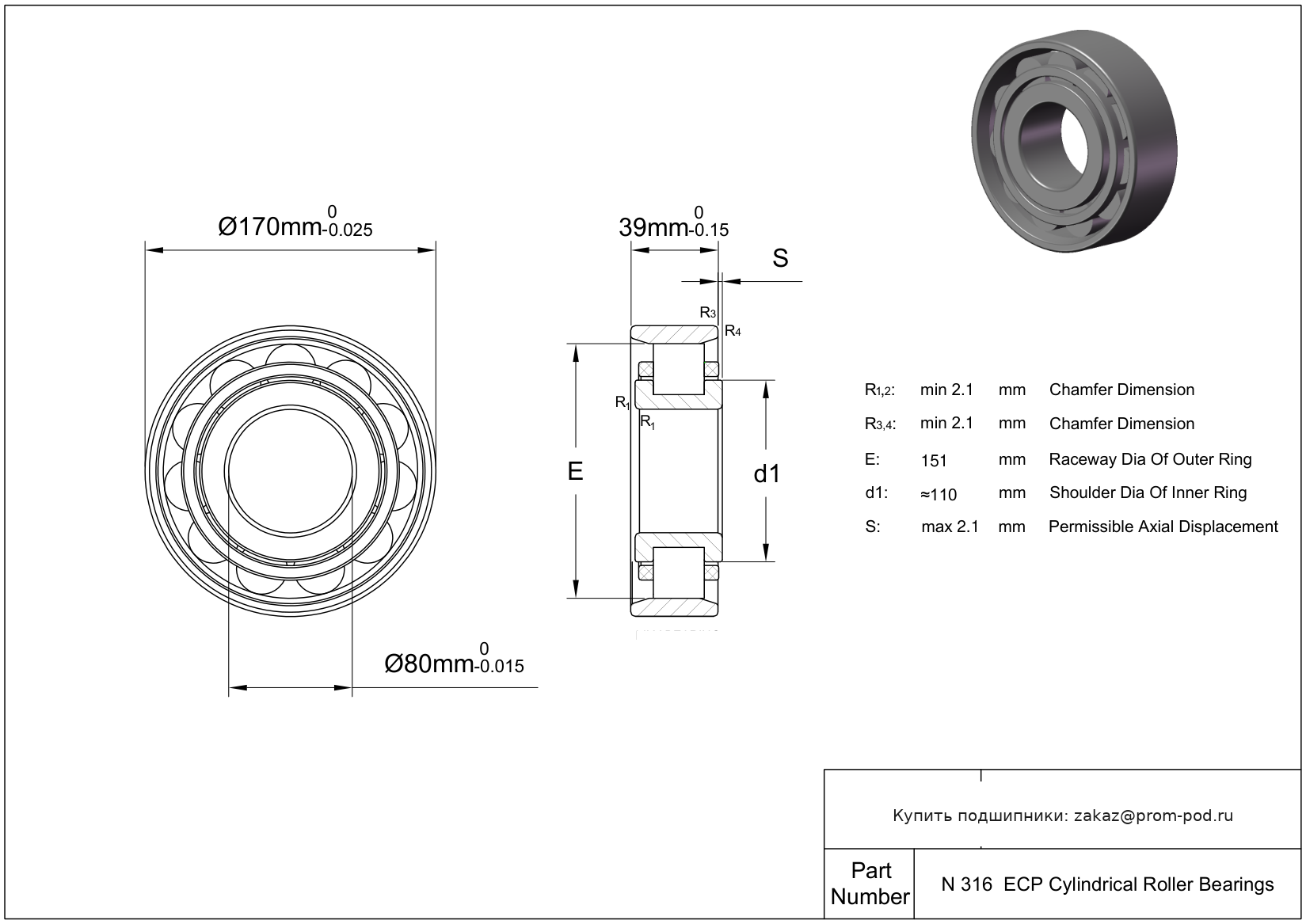

Основные и дополнительные размеры
- Диаметр отверстия
- 80 mm
- Внешний диаметр
- 170 mm
- Ширина
- 39 mm
Основные технические параметры
- Номер детали
- N 316 ECP
- Бренд
- SKF
- Система измерений
- Метрическая
- Направление воспринимаемой нагрузки
- Комбинированная
- Конструкция
- Однорядный
- Тип уплотнения
- Открытый
- Смазка
- Смазка: Литол/Масло
- Тип внутреннего кольца
- С внутренним кольцом
- Тип роликового подшипника
- Цилиндрический
Допуски
- Допуск диаметра отверстия
- -0.15mm до 0
- Допуск внешнего диаметра
- -0.025mm до 0
- Допуск по ширине
- -0.15mm до 0
- Диапазон температур
- -30° to 110 °C
- Допустимое осевое смещение (макс.)
- 2.1 mm
Материалы
- Материал кольца
- Хромистая сталь
- Материал сепаратора
- PA66 cage/ roller centred
- Материал роликов
- Хромированная сталь
Нагрузка
- Динамическая радиальная нагрузка
- 67500 lbf
- Статическая радиальная нагрузка
- 65250 lbf
Сертификация и стандарты
- Регламент RoHS
- «Соответствует требованиям»
- Регламент REACH
- «Соответствует требованиям»
Прочие характеристики
- Максимальная скорость (X1000 об/мин)
- 5
- Вес
- 3.91 kg
- Диаметр заплечика (борта) внутреннего кольца
- 110 mm
- Размер фаски r1/2(мин.)
- 2.1 mm
- Размер фаски r3/4(мин.)
- 2.1 mm
- Диаметр дорожки наружного кольца (E)
- 151 mm
Таблица модификаций: Цилиндрический роликовый подшипник N 316 ECP
| Маркировка | Базовый тип конструкции | Особенности модификации |
|---|---|---|
| N 316 ECM | Цилиндрический подшипник, внутреннее кольцо с двойным фланцем, наружное свободное. | Оптимизированная внутренняя конструкция предусматривает увеличенное количество роликов и/или ролики большего размера с улучшенными условиями контакта торцов роликов с бортами внутреннего кольца. Сепаратор: Массивный латунный сепаратор, центрирован по элементам качения. |
| NUP 316 ECP | Наружное кольцо с двумя бортиками, внутреннее кольцо с одним бортиком и свободным кольцом. | Оптимизированная внутренняя конструкция предусматривает увеличенное количество роликов и/или ролики большего размера с улучшенными условиями контакта торцов роликов с бортами внутреннего кольца. Предварительно смазаны. |
| BL316C3 | Внутренний зазор больше нормального. | |
| TMB316ZC3 | Специальная сталь с термообработкой для более длительного срока службы. | Внутренний зазор больше нормального. Защитная шайба с одной стороны, крепится с помощью стопорного кольца. |
| BL316NR | Кольцевой паз в наружном кольце со вставкой пружинного кольца, на открытом торце радиального шарикоподшипника с одним уплотнением. NR применяется только для радиальных подшипников. | |
| BL316ZNR | Подшипник с защитной шайбой с одной стороны и канавкой под стопорное кольцо со стопорным кольцом на другой стороне. | |
| BL316 | Основное исполнение. | |
| BL316ZZ | Подшипник с защитными шайбами с двух сторон. | |
| BL316Z | Защитная шайба с одной стороны, крепится с помощью стопорного кольца. | |
| 316WDN | Однорядный цилиндрический роликовый подшипник с внутренним кольцом | Канавка для стопорного кольца в наружном кольце. Одна защитная шайба. Короноидальный сепаратор. |
| 316WDDN | Однорядный цилиндрический роликовый подшипник с внутренним кольцом | Две защитные шайбы. Радиально-упорный, низкий уступ по внутреннему и наружному кольцу. |
| 316W | Однорядный цилиндрический роликовый подшипник с внутренним кольцом | Короноидальный сепаратор. |
| 316KD | Однорядный цилиндрический роликовый подшипник с внутренним кольцом | K+D. Тип Conrad, без паза для ввода шариков. Одна защитная шайба. |
| 316KDD | Однорядный цилиндрический роликовый подшипник с внутренним кольцом | K+DD. Тип Conrad, без паза для ввода шариков. Две защитные шайбы. |
| 316K | Однорядный цилиндрический роликовый подшипник с внутренним кольцом | Тип слота Conrad без заполнения. |
| NU 316 ECM/C3VL0241 | Цилиндрический подшипник, свободное внутреннее кольцо, наружное с двумя фланцами. | Символ внутреннего зазора ABMA 3. Оптимизированная внутренняя конструкция предусматривает увеличенное количество роликов и/или ролики большего размера с улучшенными условиями контакта торцов роликов с бортами внутреннего кольца. Варианты смазки: Другое / Вариант. Сепаратор: Массивный латунный сепаратор, центрирован по элементам качения. Приставной бортик. Составная часть подшипникового узла. |
| QJ 316 N2MA | Однорядный дуплексный шарикоподшипник, с разъемным внутренним кольцом. | Подшипник с двумя фиксирующими пазами и латунным сепаратором. Угол контакта 25 градусов. |
| NUP 316 ECML | Наружное кольцо с двумя бортиками, внутреннее кольцо с одним бортиком и свободным кольцом. | Оптимизированная внутренняя конструкция предусматривает увеличенное количество роликов и/или ролики большего размера с улучшенными условиями контакта торцов роликов с бортами внутреннего кольца. Цельный механически обработанный латунный сепаратор оконного типа, центрируемый по внутреннему или наружному кольцу. |
| NUP 316 ECM | Наружное кольцо с двумя бортиками, внутреннее кольцо с одним бортиком и свободным кольцом. | Оптимизированная внутренняя конструкция предусматривает увеличенное количество роликов и/или ролики большего размера с улучшенными условиями контакта торцов роликов с бортами внутреннего кольца. Сепаратор: Массивный латунный сепаратор, центрирован по элементам качения. |
| NU 316 ECPH | Цилиндрический подшипник, свободное внутреннее кольцо, наружное с двумя фланцами. | Оптимизированная внутренняя конструкция предусматривает увеличенное количество роликов и/или ролики большего размера с улучшенными условиями контакта торцов роликов с бортами внутреннего кольца. Литой сепаратор из стеклонаполненного полиэфирэфиркетона РЕЕК, центрируемый по шарикам (роликам). |
| NU 316 ECP | Цилиндрический подшипник, свободное внутреннее кольцо, наружное с двумя фланцами. | Оптимизированная внутренняя конструкция предусматривает увеличенное количество роликов и/или ролики большего размера с улучшенными условиями контакта торцов роликов с бортами внутреннего кольца. Предварительно смазаны. |
| NU 316 ECML | Цилиндрический подшипник, свободное внутреннее кольцо, наружное с двумя фланцами. | Оптимизированная внутренняя конструкция предусматривает увеличенное количество роликов и/или ролики большего размера с улучшенными условиями контакта торцов роликов с бортами внутреннего кольца. Цельный механически обработанный латунный сепаратор оконного типа, центрируемый по внутреннему или наружному кольцу. |
| NU 316 ECM | Цилиндрический подшипник, свободное внутреннее кольцо, наружное с двумя фланцами. | Оптимизированная внутренняя конструкция предусматривает увеличенное количество роликов и/или ролики большего размера с улучшенными условиями контакта торцов роликов с бортами внутреннего кольца. Сепаратор: Массивный латунный сепаратор, центрирован по элементам качения. |
| NU 316 ECJ | Цилиндрический подшипник, свободное внутреннее кольцо, наружное с двумя фланцами. | Самоустанавливающийся роликоподшипник с измененной внутренней конструкцией, с сепаратором из стального листа. Дополнительня мощность. |
| NJ 316 ECPH | Наружное кольцо с двумя бортиками, внутреннее кольцо с одним бортиком. | Оптимизированная внутренняя конструкция предусматривает увеличенное количество роликов и/или ролики большего размера с улучшенными условиями контакта торцов роликов с бортами внутреннего кольца. Литой сепаратор из стеклонаполненного полиэфирэфиркетона РЕЕК, центрируемый по шарикам (роликам). |
| NJ 316 ECP | Наружное кольцо с двумя бортиками, внутреннее кольцо с одним бортиком. | Оптимизированная внутренняя конструкция предусматривает увеличенное количество роликов и/или ролики большего размера с улучшенными условиями контакта торцов роликов с бортами внутреннего кольца. Предварительно смазаны. |
| NJ 316 ECML | Наружное кольцо с двумя бортиками, внутреннее кольцо с одним бортиком. | Оптимизированная внутренняя конструкция предусматривает увеличенное количество роликов и/или ролики большего размера с улучшенными условиями контакта торцов роликов с бортами внутреннего кольца. Цельный механически обработанный латунный сепаратор оконного типа, центрируемый по внутреннему или наружному кольцу. |
| NJ 316 ECM | Наружное кольцо с двумя бортиками, внутреннее кольцо с одним бортиком. | Оптимизированная внутренняя конструкция предусматривает увеличенное количество роликов и/или ролики большего размера с улучшенными условиями контакта торцов роликов с бортами внутреннего кольца. Сепаратор: Массивный латунный сепаратор, центрирован по элементам качения. |
| NJ 316 ECJ | Наружное кольцо с двумя бортиками, внутреннее кольцо с одним бортиком. | Самоустанавливающийся роликоподшипник с измененной внутренней конструкцией, с сепаратором из стального листа. Дополнительня мощность. |
| QJ 316 N2PHAS | Однорядный дуплексный шарикоподшипник, с разъемным внутренним кольцом. | Сепаратор из стеклонаполненого полиэфирэфиркетона РЕЕК, со смазочными канавками на направляющих поверхностях, центрируемый по наружному кольцу. Подшипник с двумя смещёнными на α=180 стопорящими пазами на наружной поверхности наружного кольца (для удерживания подшипника от проворачивания). |
Аналоги N 316 ECP
- 21316 E
Дополнительня мощность.
- 21316 EK
Коническое внутреннее отверстие (конусность 1:12). Дополнительня мощность.
- 21316 E/C3
Символ внутреннего зазора ABMA 3. Дополнительня мощность.
- 21316 E/W64
Для цилиндрических роликоподшипников и радиально-упорных шарикоподшипников: штампованный стальной сепаратор. Дополнительня мощность.
- 21316 EK/C3
Символ внутреннего зазора ABMA 3. Коническое внутреннее отверстие (конусность 1:12). Дополнительня мощность.
- 21316 CKJ C3
Символ внутреннего зазора ABMA 3. Резиновые манжетные уплотнения скреплены с листом металлическими вставками. Угол контакта 40 градусов для радиально-упорных типов. Коническое внутреннее отверстие (конусность 1:12).
- 21316 CJ
Самоустанавливающийся роликоподшипник с измененной внутренней конструкцией, с сепаратором из стального листа.
- 21316EJW33
Для двухрядных цилиндрических роликоподшипников: канавка для смазки и отверстия для смазки в наружном кольце (зависит от размера подшипника: E, E1, E2, E3, E4). Для сферических роликоподшипников: канавка для смазки и отверстия для смазки в наружном кольце. Конструкция с повышенной грузоподъемностью, штампованный стальной сепаратор.
- 21316EJW33C2
6 смазочных отверстий на наружной обойме. Конструкция с повышенной грузоподъемностью, штампованный стальной сепаратор.
- 21316EJW33C3
6 смазочных отверстий на наружной обойме. Конструкция с повышенной грузоподъемностью, штампованный стальной сепаратор.
- 21316EJW33C4
6 смазочных отверстий на наружной обойме. Конструкция с повышенной грузоподъемностью, штампованный стальной сепаратор.
- 21316EJW841C3
Наружное кольцо со стандартными отверстиями для смазки заглушено. Символ внутреннего зазора ABMA 3. Конструкция с повышенной грузоподъемностью, штампованный стальной сепаратор.
- 21316KEJW33
Для двухрядных цилиндрических роликоподшипников: канавка для смазки и отверстия для смазки в наружном кольце (зависит от размера подшипника: E, E1, E2, E3, E4). Для сферических роликоподшипников: канавка для смазки и отверстия для смазки в наружном кольце. Конструкция с повышенной грузоподъемностью, штампованный стальной сепаратор. Коническое внутреннее отверстие (конусность 1:12).
- 21316KEJW33C3
6 смазочных отверстий на наружной обойме. Конструкция с повышенной грузоподъемностью, штампованный стальной сепаратор. Коническое внутреннее отверстие (конусность 1:12).
- 21316-E1-XL
Оптимизированный профиль (для метрических серий). Используется для отделения основного номера подшипника от цифрового суффикса. Приставной бортик. Составная часть подшипникового узла.
- 21316-E1-XL>A
Оптимизированный профиль (для метрических серий). Угол контакта 25 градусов. Используется для отделения основного номера подшипника от цифрового суффикса. Приставной бортик. Составная часть подшипникового узла.
- 21316-E1-XL-C3
Символ внутреннего зазора ABMA 3. Оптимизированный профиль (для метрических серий). Используется для отделения основного номера подшипника от цифрового суффикса. Приставной бортик. Составная часть подшипникового узла.
- 21316-E1-XL-C3>A
Символ внутреннего зазора ABMA 3. Оптимизированный профиль (для метрических серий). Угол контакта 25 градусов. Используется для отделения основного номера подшипника от цифрового суффикса. Приставной бортик. Составная часть подшипникового узла.
- 21316-E1-XL-C4
Символ внутреннего зазора ABMA 4. Оптимизированный профиль (для метрических серий). Используется для отделения основного номера подшипника от цифрового суффикса. Приставной бортик. Составная часть подшипникового узла.
- 21316-E1-XL-K
Оптимизированный профиль (для метрических серий). Используется для отделения основного номера подшипника от цифрового суффикса. Коническое внутреннее отверстие (конусность 1:12). Приставной бортик. Составная часть подшипникового узла.
Похожие подшипники, размер: 80x170x39мм
| Обозначение | Тип | Расшифровка / Описание |
|---|---|---|
| 1316 | Самоустанавливающийся шариковый подшипник | |
| 1316 K | Самоустанавливающийся шариковый подшипник | Тип слота Conrad без заполнения. |
| 7316 BECBJ | Радиально-упорный шариковый подшипник | B + E+ CB + J. Угол контакта α=40. Оптимизированная внутренняя конструкция. Подшипник для универсального монтажа. Два подшипника, установленные по О-образной или Х-образной схеме, имеют нормальный осевой внутренний зазор. Штампованный стальной сепаратор, центрируемый по шарикам. |
| 7316 BECBM | Радиально-упорный шариковый подшипник | B + E + CB + M. Угол контакта α=40. Оптимизированная внутренняя конструкция. Подшипник для универсального монтажа. Два подшипника, установленные по О-образной или Х-образной схеме, имеют нормальный осевой внутренний зазор. Механически обработанный латунный сепаратор, центрируемый по шарикам. Разные конструкции обозначаются цифрой после буквы М, например, М2. |
| 7316 BECBP | Радиально-упорный шариковый подшипник | B + E + CB + P. B + E + CB + M. Угол контакта α=40. Оптимизированная внутренняя конструкция. Подшипник для универсального монтажа. Два подшипника, установленные по О-образной или Х-образной схеме, имеют нормальный осевой внутренний зазор. Сепаратор из стеклонаполненного полиамида PA66, центрируемый по шарикам. |
| 7316 BECBY | Радиально-упорный шариковый подшипник | Нормальное обозначение осевого люфта для сдвоенных подшипников. Контактный угол α=40, усиленная внутренняя конструкция. Тип сепаратора: сепаратор из полиамидной смолы. |
| 7316 BECCM | Радиально-упорный шариковый подшипник | Радиальные шариковые подшипники и незаменяемый зазор цилиндрических роликовых подшипников для электродвигателей. Контактный угол α=40, усиленная внутренняя конструкция. Угол контакта α=15. |
| 7316 BEGAM | Радиально-упорный шариковый подшипник | Угол контакта 25 градусов. Обозначение типа смазки. Контактный угол α=40, усиленная внутренняя конструкция. Сепаратор: Латунь. |
| 7316 BEGAP | Радиально-упорный шариковый подшипник | B + E + GA + P. Угол контакта α=40. Оптимизированная внутренняя конструкция. Подшипник для универсального монтажа. Два подшипника, установленные по О-образной или Х-образной схеме, имеют лёгкий преднатяг. Сепаратор из стеклонаполненного полиамида PA66, центрируемый по шарикам. |
| 7316 BEGAY | Радиально-упорный шариковый подшипник | Угол контакта 25 градусов. Обозначение типа смазки. Контактный угол α=40, усиленная внутренняя конструкция. Тип сепаратора: сепаратор из полиамидной смолы. |
| 7316 BEGBY | Радиально-упорный шариковый подшипник | Обозначение типа смазки. Угол контакта α=25. Сделано в США (стандарт для серии типа B). Тип сепаратора: сепаратор из полиамидной смолы. Угол контакта α=40. |
| 7316 BEP | Радиально-упорный шариковый подшипник | B + E + P. Угол контакта α=40. Оптимизированная внутренняя конструкция. Сепаратор из стеклонаполненного полиамида PA66, центрируемый по шарикам. |
| 7316 BECBPH | Радиально-упорный шариковый подшипник | B + E + CB + P. B + E + CB + M. Угол контакта α=40. Оптимизированная внутренняя конструкция. Подшипник для универсального монтажа. Два подшипника, установленные по О-образной или Х-образной схеме, имеют нормальный осевой внутренний зазор. Сепаратор из стеклонаполненного полиамида PA66, центрируемый по шарикам. Тяжелый предварительный натяг. |
| S1316 | Самоустанавливающийся шариковый подшипник | Шарики и кольца из материала AISI 440C. |
| S1316 K | Самоустанавливающийся шариковый подшипник | Шарики и кольца из материала AISI 440C. Тип слота Conrad без заполнения. |
| SS7316 | Радиально-упорный шариковый подшипник | Удлиненное внутреннее кольцо, вставка из нержавеющей стали, литые манжетные уплотнения. |
| SS7316 2RS | Радиально-упорный шариковый подшипник | Резиновые уплотнения с обеих сторон подшипника. |
| S6316 | Шариковый подшипник | Шарики и кольца из материала AISI 440C. |
| S6316 2rs | Шариковый подшипник | Шарики и кольца из материала AISI 440C. Резиновые уплотнения с обеих сторон подшипника. |
| S6316zz | Шариковый подшипник | Шарики и кольца из материала AISI 440C. Подшипник с защитными шайбами с двух сторон. |
