Цилиндрический роликовый подшипник NU 316 ECP

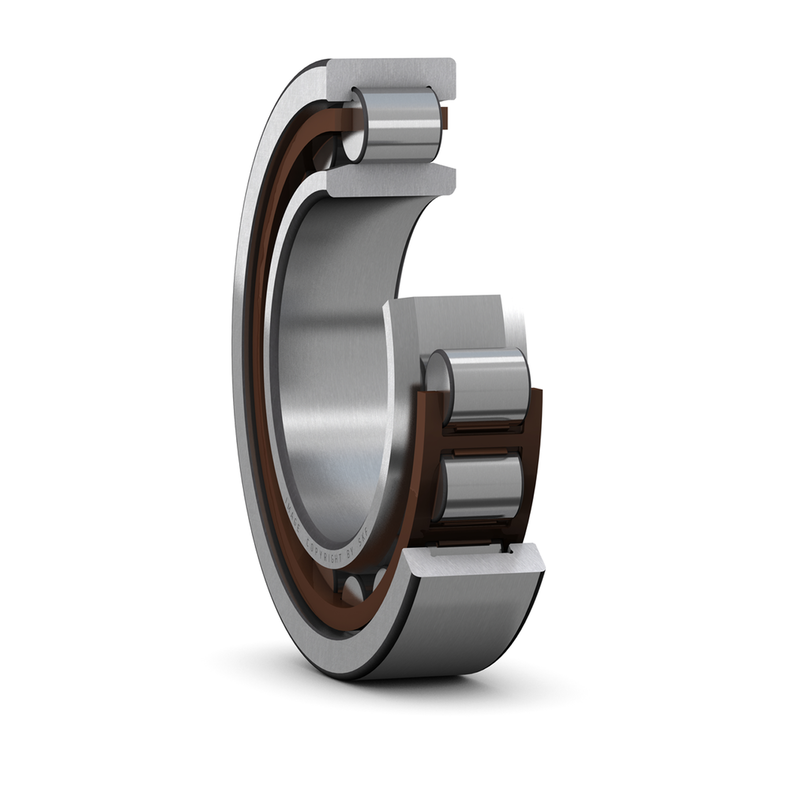

Фото NU 316 ECP

NU 316 ECP

В наличии

Наружное кольцо с двумя бортиками, внутреннее кольцо без бортиков, оптимизированная внутренняя конструкция предусматривает увеличенное количество роликов и/или ролики большего размера с улучшенными условиями контакта торцов роликов с бортами внутреннего кольца, уплотнение с одной стороны

Размер: 80x170x39 мм

Цена от 5 563 руб.

Заказать

Условия заказа и стоимость

Цена на подшипник NU 316 ECP является расчетной и зависит от следующих факторов:

  • Производитель (бренд)
  • Наличие на складе в Москве
  • Модификация и технические допуски
  • Объем заказанного количества
Минимальная сумма заказа: от 3 000 рублей

Для уточнения актуальной цены и наличия:

+7 (499) 229 4033 zakaz@prom-pod.ru
Чертеж NU 316 ECP

Технические характеристики NU 316 ECP

Основные и дополнительные размеры

Диаметр отверстия
80 mm
Внешний диаметр
170 mm
Ширина
39 mm

Основные технические параметры

Номер детали
NU 316 ECP
Бренд
SKF
Система измерений
Метрическая
Для направления нагрузки
Комбинированная
Конструкция
Однорядный
Тип уплотнения
Открытый
Смазка
Смазка: Литол/Масло
Тип внутреннего кольца
С внутренним кольцом
Тип роликового подшипника
Цилиндрический

Допуски

Допустимость диаметра отверстия
-0.15mm до 0
Допуск внешнего диаметра
-0.025mm до 0
Допуск по ширине
-0.15mm до 0
Диапазон температур
-30° to 110 °C
Допустимое осевое смещение (макс.)
2.1 mm

Материалы

Материал кольца
Хромистая сталь
Материал сепаратора
PA66 cage/ roller centred
Материал роликов
Хромированная сталь

Нагрузка

Динамическая радиальная нагрузка
67500 lbf
Статическая радиальная нагрузка
65250 lbf

Сертификация и стандарты

Регламент RoHS
«Соответствует требованиям»
Регламент REACH
«Соответствует требованиям»

Прочие характеристики

Максимальная скорость (X1000 об/мин)
5
Вес
3.86 kg
Размер фаски r1/2(мин.)
2.1 mm
Размер фаски r3/4(мин.)
2.1 mm
Диаметр плеча внешнего кольца
142.7 mm
Диаметр рабочей части внутреннего кольца
101 mm

Модификации NU 316 ECP

  • QJ 316 N2MA

    Шариковый однорядный подшипник с четырехточечным углом контакта. Подшипник с двумя фиксирующими пазами и латунным сепаратором. Угол контакта 25 градусов.

  • QJ 316 N2PHAS

    Шариковый однорядный подшипник с четырехточечным углом контакта. Сепаратор из стеклонаполненого полиэфирэфиркетона РЕЕК, со смазочными канавками на направляющих поверхностях, центрируемый по наружному кольцу. Подшипник с двумя смещёнными на α=180 стопорящими пазами на наружной поверхности наружного кольца (для удерживания подшипника от проворачивания).

  • N 316 ECM

    Цилиндрический подшипник, внутреннее кольцо с двойным фланцем, наружное свободное. Радиальные шариковые подшипники и незаменяемый зазор цилиндрических роликовых подшипников для электродвигателей. Конструкция повышенной мощности ULTAGE, симметричные ролики.

  • N 316 ECP

    Цилиндрический подшипник, внутреннее кольцо с двойным фланцем, наружное свободное. Оптимизированная внутренняя конструкция предусматривает увеличенное количество роликов и/или ролики большего размера с улучшенными условиями контакта торцов роликов с бортами внутреннего кольца. Уплотнение с одной стороны.

  • NJ 316 ECJ

    Наружное кольцо с двумя бортиками, внутреннее кольцо с одним бортиком. Самоустанавливающийся роликоподшипник с измененной внутренней конструкцией, с сепаратором из стального листа. Конструкция повышенной мощности ULTAGE, симметричные ролики.

  • NJ 316 ECM

    Наружное кольцо с двумя бортиками, внутреннее кольцо с одним бортиком. Радиальные шариковые подшипники и незаменяемый зазор цилиндрических роликовых подшипников для электродвигателей. Конструкция повышенной мощности ULTAGE, симметричные ролики.

  • NJ 316 ECML

    Наружное кольцо с двумя бортиками, внутреннее кольцо с одним бортиком. Радиальные шариковые подшипники и незаменяемый зазор цилиндрических роликовых подшипников для электродвигателей. Конструкция повышенной мощности ULTAGE, симметричные ролики. Малошумный.

  • NJ 316 ECP

    Наружное кольцо с двумя бортиками, внутреннее кольцо с одним бортиком. Оптимизированная внутренняя конструкция предусматривает увеличенное количество роликов и/или ролики большего размера с улучшенными условиями контакта торцов роликов с бортами внутреннего кольца. Уплотнение с одной стороны.

  • NJ 316 ECPH

    Наружное кольцо с двумя бортиками, внутреннее кольцо с одним бортиком. Литой сепаратор из стеклонаполненного полиэфирэфиркетона РЕЕК, центрируемый по шарикам (роликам). Оптимизированная внутренняя конструкция предусматривает увеличенное количество роликов и/или ролики большего размера с улучшенными условиями контакта торцов роликов с бортами внутреннего кольца.

  • NU 316 ECJ

    Наружное кольцо с двумя бортиками, внутреннее кольцо без бортиков. Самоустанавливающийся роликоподшипник с измененной внутренней конструкцией, с сепаратором из стального листа. Конструкция повышенной мощности ULTAGE, симметричные ролики.

  • NU 316 ECM

    Наружное кольцо с двумя бортиками, внутреннее кольцо без бортиков. Радиальные шариковые подшипники и незаменяемый зазор цилиндрических роликовых подшипников для электродвигателей. Конструкция повышенной мощности ULTAGE, симметричные ролики.

  • NU 316 ECML

    Наружное кольцо с двумя бортиками, внутреннее кольцо без бортиков. Радиальные шариковые подшипники и незаменяемый зазор цилиндрических роликовых подшипников для электродвигателей. Конструкция повышенной мощности ULTAGE, симметричные ролики. Малошумный.

  • NU 316 ECPH

    Наружное кольцо с двумя бортиками, внутреннее кольцо без бортиков. Литой сепаратор из стеклонаполненного полиэфирэфиркетона РЕЕК, центрируемый по шарикам (роликам). Оптимизированная внутренняя конструкция предусматривает увеличенное количество роликов и/или ролики большего размера с улучшенными условиями контакта торцов роликов с бортами внутреннего кольца.

  • NUP 316 ECM

    Наружное кольцо с двумя бортиками, внутреннее кольцо с одним бортиком и свободным кольцом. Радиальные шариковые подшипники и незаменяемый зазор цилиндрических роликовых подшипников для электродвигателей. Конструкция повышенной мощности ULTAGE, симметричные ролики.

  • NUP 316 ECML

    Наружное кольцо с двумя бортиками, внутреннее кольцо с одним бортиком и свободным кольцом. Радиальные шариковые подшипники и незаменяемый зазор цилиндрических роликовых подшипников для электродвигателей. Конструкция повышенной мощности ULTAGE, симметричные ролики. Малошумный.

  • NUP 316 ECP

    Наружное кольцо с двумя бортиками, внутреннее кольцо с одним бортиком и свободным кольцом. Оптимизированная внутренняя конструкция предусматривает увеличенное количество роликов и/или ролики большего размера с улучшенными условиями контакта торцов роликов с бортами внутреннего кольца. Уплотнение с одной стороны.

  • NU 316 ECM/C3VL0241

    Наружное кольцо с двумя бортиками, внутреннее кольцо без бортиков. Внутренний зазор больше нормального. Радиальные шариковые подшипники и незаменяемый зазор цилиндрических роликовых подшипников для электродвигателей. Внутренний конструкторский индекс. Конструкция повышенной мощности ULTAGE, симметричные ролики. Малошумный.

  • 316K

    Двухрядный радиально-упорный подшипник со слотом для ввода шариков, стандартная ширина и сходящиеся внутрь углы контакта, нежесткая конструкция.

  • 316KDD

    K+DD. Тип Conrad, без паза для ввода шариков. Две защитные шайбы.

  • 316KD

    K+D. Тип Conrad, без паза для ввода шариков. Одна защитная шайба.

  • 316W

    Максимальная грузоподьемность, слот для ввода шариков.

  • 316WDDN

    Шпиндельные подшипники для разнообразных комплектов,схема монтажа-спина к спине. Возможность выдерживать радиальные нагрузки. Осевые нагрузки в двух направлениях. Высокий момент жесткости. Радиально-упорный, низкий уступ по внутреннему и наружному кольцу.

  • 316WDN

    Поперечное сечение подшипника 1/2 площади. Одинарные манжетные уплотнения - стандарт. Максимальная грузоподьемность, слот для ввода шариков.

  • BL316Z

    Узел плавающих подшипников. Подшипник с защитной шайбой с одной стороны.

  • BL316ZZ

    Узел плавающих подшипников. Два уплотнителя из синтетического каучука.

  • BL316

    Узел плавающих подшипников.

  • BL316ZNR

    Узел плавающих подшипников. Защитная шайба с одной стороны, канавка под стопорное кольцо на наружном кольце, стопорное кольцо на противоположной стороне от защитной шайбы.

  • BL316NR

    Узел плавающих подшипников. Канавка для стопорного кольца в наружном кольце подшипника и соответствующее стопорное кольцо.

  • TMB316ZC3

    Специальная сталь с термообработкой для более длительного срока службы. Внутренний зазор больше нормального. Подшипник с защитной шайбой с одной стороны.

  • BL316C3

    Узел плавающих подшипников. Внутренний зазор больше нормального.

Аналоги NU 316 ECP

  • 21316 E

    Конструкция повышенной мощности ULTAGE, симметричные ролики.

  • 21316 EK

    Коническое отверстие (1:12 по диаметру). Конструкция повышенной мощности ULTAGE, симметричные ролики.

  • 21316 E/C3

    Внутренний зазор больше нормального. Конструкция повышенной мощности ULTAGE, симметричные ролики.

  • 21316 E/W64

    Конструкция повышенной мощности ULTAGE, симметричные ролики. Только цилиндрический роликовый подшипник, ролик и сепаратор.

  • 21316 EK/C3

    Внутренний зазор больше нормального. Коническое отверстие (1:12 по диаметру). Конструкция повышенной мощности ULTAGE, симметричные ролики.

  • 21316 CKJ C3

    Внутренний зазор больше нормального. Коническое отверстие (1:12 по диаметру). Специальный зазор. Двух- или трехзначное число после буквы С обозначает средний осевой зазор в мкм. Угол контакта 40 градусов для радиально-упорных типов.

  • 21316 CJ

    Самоустанавливающийся роликоподшипник с измененной внутренней конструкцией, с сепаратором из стального листа.

  • 21316EJW33

    Для двухрядных цилиндрических роликоподшипников: канавка для смазки и отверстия для смазки в наружном кольце (зависит от размера подшипника: E, E1, E2, E3, E4). Для сферических роликоподшипников: канавка для смазки и отверстия для смазки в наружном кольце. Конструкция с повышенной грузоподъемностью, штампованный стальной сепаратор.

  • 21316EJW33C2

    6 смазочных отверстий на наружной обойме. Конструкция с повышенной грузоподъемностью, штампованный стальной сепаратор.

  • 21316EJW33C3

    6 смазочных отверстий на наружной обойме. Конструкция с повышенной грузоподъемностью, штампованный стальной сепаратор.

  • 21316EJW33C4

    6 смазочных отверстий на наружной обойме. Конструкция с повышенной грузоподъемностью, штампованный стальной сепаратор.

  • 21316EJW841C3

    Наружное кольцо со стандартными отверстиями для смазки заглушено. Внутренний зазор больше нормального. Конструкция с повышенной грузоподъемностью, штампованный стальной сепаратор.

  • 21316KEJW33

    Для двухрядных цилиндрических роликоподшипников: канавка для смазки и отверстия для смазки в наружном кольце (зависит от размера подшипника: E, E1, E2, E3, E4). Для сферических роликоподшипников: канавка для смазки и отверстия для смазки в наружном кольце. Двухрядный подшипник с вершинами контактных углов снаружи подшипников, стальной фиксатор, тип Conrad. Угол контакта 40 градусов для радиально-упорных типов.

  • 21316KEJW33C3

    6 смазочных отверстий на наружной обойме. Двухрядный подшипник с вершинами контактных углов снаружи подшипников, стальной фиксатор, тип Conrad. Угол контакта 40 градусов для радиально-упорных типов.

  • 21316-E1-XL

    Оптимизированный профиль (для метрических серий). Малошумный. Граничные размеры не соответствуют серии размеров ISO.

  • 21316-E1-XL>A

    Угол контакта 25 градусов. Оптимизированный профиль (для метрических серий). Малошумный. Граничные размеры не соответствуют серии размеров ISO.

  • 21316-E1-XL-C3

    Внутренний зазор больше нормального. Оптимизированный профиль (для метрических серий). Малошумный. Граничные размеры не соответствуют серии размеров ISO.

  • 21316-E1-XL-C3>A

    Угол контакта 25 градусов. Внутренний зазор больше нормального. Оптимизированный профиль (для метрических серий). Малошумный. Граничные размеры не соответствуют серии размеров ISO.

  • 21316-E1-XL-C4

    Внутренний зазор больше С3. Оптимизированный профиль (для метрических серий). Малошумный. Граничные размеры не соответствуют серии размеров ISO.

  • 21316-E1-XL-K

    Оптимизированный профиль (для метрических серий). Коническое отверстие (1:12 по диаметру). Малошумный. Граничные размеры не соответствуют серии размеров ISO.

Похожие подшипники, размер: 80.00x170.00x39.00мм

Товар / АналогТипРасшифровка / Описание
21316 E Сферический роликовый подшипник
Конструкция повышенной мощности ULTAGE, симметричные ролики.
21316 EK Сферический роликовый подшипник
Коническое отверстие (1:12 по диаметру). Конструкция повышенной мощности ULTAGE, симметричные ролики.
21316 E/C3 Сферический роликовый подшипник
Внутренний зазор больше нормального. Конструкция повышенной мощности ULTAGE, симметричные ролики.
21316 E/W64 Сферический роликовый подшипник
Конструкция повышенной мощности ULTAGE, симметричные ролики. Только цилиндрический роликовый подшипник, ролик и сепаратор.
21316 EK/C3 Сферический роликовый подшипник
Внутренний зазор больше нормального. Коническое отверстие (1:12 по диаметру). Конструкция повышенной мощности ULTAGE, симметричные ролики.
21316 CKJ C3 Сферический роликовый подшипник
Внутренний зазор больше нормального. Коническое отверстие (1:12 по диаметру). Специальный зазор. Двух- или трехзначное число после буквы С обозначает средний осевой зазор в мкм. Угол контакта 40 градусов для радиально-упорных типов.
21316 CJ Сферический роликовый подшипник
Самоустанавливающийся роликоподшипник с измененной внутренней конструкцией, с сепаратором из стального листа.
21316EJW33 Сферический роликовый подшипник
Для двухрядных цилиндрических роликоподшипников: канавка для смазки и отверстия для смазки в наружном кольце (зависит от размера подшипника: E, E1, E2, E3, E4). Для сферических роликоподшипников: канавка для смазки и отверстия для смазки в наружном кольце. Конструкция с повышенной грузоподъемностью, штампованный стальной сепаратор.
21316EJW33C2 Сферический роликовый подшипник
6 смазочных отверстий на наружной обойме. Конструкция с повышенной грузоподъемностью, штампованный стальной сепаратор.
21316EJW33C3 Сферический роликовый подшипник
6 смазочных отверстий на наружной обойме. Конструкция с повышенной грузоподъемностью, штампованный стальной сепаратор.
21316EJW33C4 Сферический роликовый подшипник
6 смазочных отверстий на наружной обойме. Конструкция с повышенной грузоподъемностью, штампованный стальной сепаратор.
21316EJW841C3 Сферический роликовый подшипник
Наружное кольцо со стандартными отверстиями для смазки заглушено. Внутренний зазор больше нормального. Конструкция с повышенной грузоподъемностью, штампованный стальной сепаратор.
21316KEJW33 Сферический роликовый подшипник
Для двухрядных цилиндрических роликоподшипников: канавка для смазки и отверстия для смазки в наружном кольце (зависит от размера подшипника: E, E1, E2, E3, E4). Для сферических роликоподшипников: канавка для смазки и отверстия для смазки в наружном кольце. Двухрядный подшипник с вершинами контактных углов снаружи подшипников, стальной фиксатор, тип Conrad. Угол контакта 40 градусов для радиально-упорных типов.
21316KEJW33C3 Сферический роликовый подшипник
6 смазочных отверстий на наружной обойме. Двухрядный подшипник с вершинами контактных углов снаружи подшипников, стальной фиксатор, тип Conrad. Угол контакта 40 градусов для радиально-упорных типов.
21316-E1-XL Сферический роликовый подшипник
Оптимизированный профиль (для метрических серий). Малошумный. Граничные размеры не соответствуют серии размеров ISO.
21316-E1-XL>A Сферический роликовый подшипник
Угол контакта 25 градусов. Оптимизированный профиль (для метрических серий). Малошумный. Граничные размеры не соответствуют серии размеров ISO.
21316-E1-XL-C3 Сферический роликовый подшипник
Внутренний зазор больше нормального. Оптимизированный профиль (для метрических серий). Малошумный. Граничные размеры не соответствуют серии размеров ISO.
21316-E1-XL-C3>A Сферический роликовый подшипник
Угол контакта 25 градусов. Внутренний зазор больше нормального. Оптимизированный профиль (для метрических серий). Малошумный. Граничные размеры не соответствуют серии размеров ISO.
21316-E1-XL-C4 Сферический роликовый подшипник
Внутренний зазор больше С3. Оптимизированный профиль (для метрических серий). Малошумный. Граничные размеры не соответствуют серии размеров ISO.
21316-E1-XL-K Сферический роликовый подшипник
Оптимизированный профиль (для метрических серий). Коническое отверстие (1:12 по диаметру). Малошумный. Граничные размеры не соответствуют серии размеров ISO.
