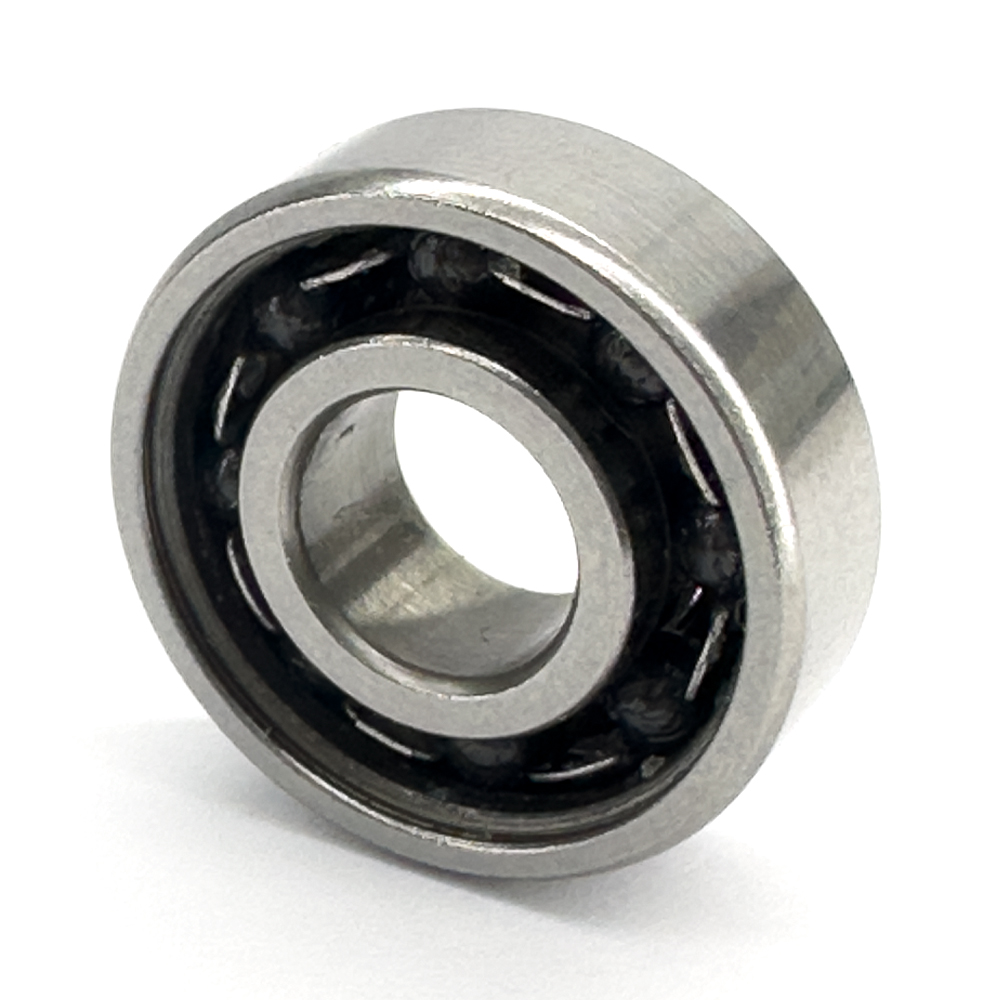

Шариковый подшипник S685
46708
В наличии
Условия заказа и стоимость
Цена на подшипник S685 является расчетной и зависит от следующих факторов:
- Производитель (бренд)
- Наличие на складе в Москве
- Модификация и технические допуски
- Объем заказанного количества
Минимальная сумма заказа: от 3 000 рублей
Для уточнения актуальной цены и наличия:
Технические характеристики S685

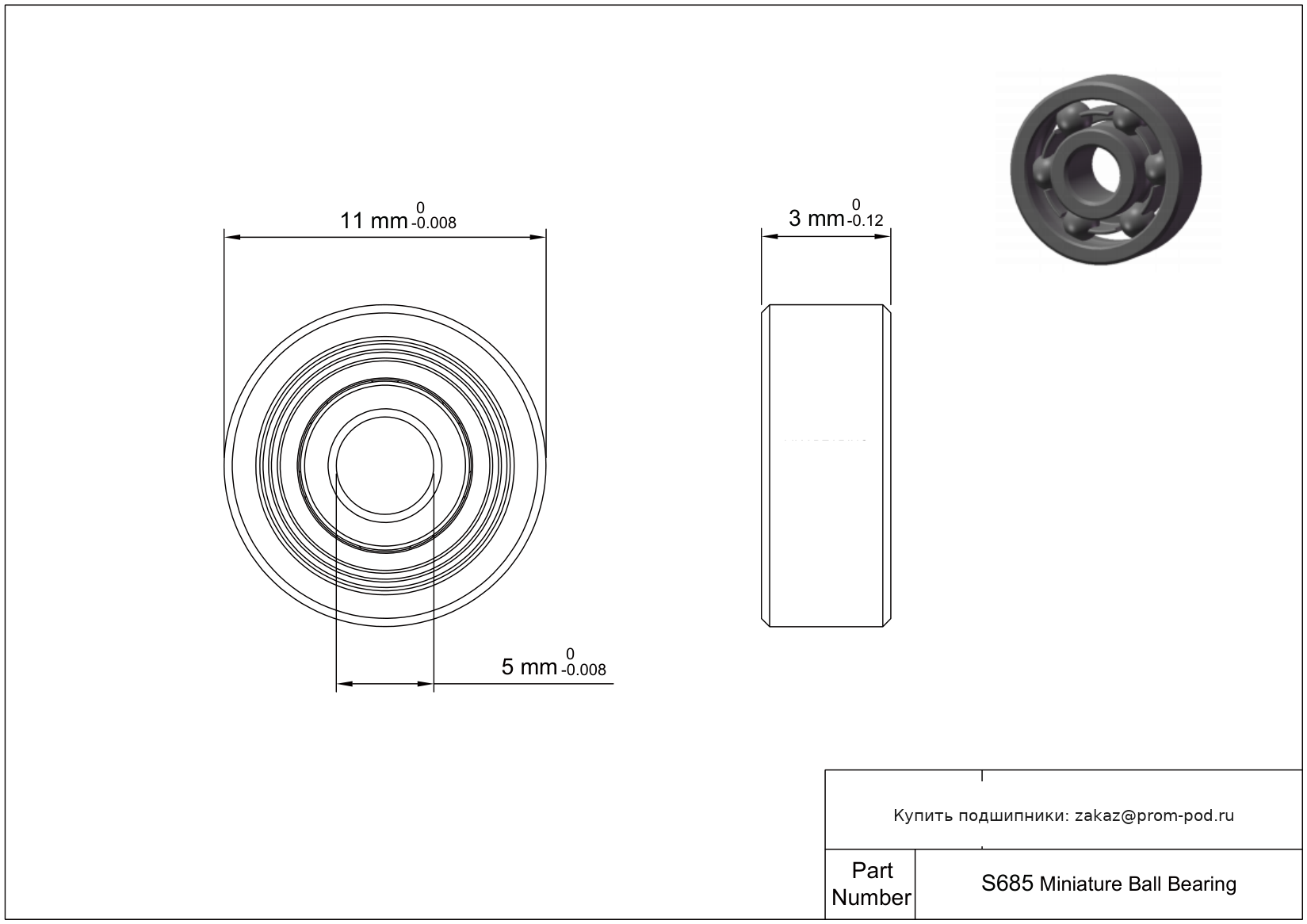

| Основные и дополнительные размеры | |
|---|---|
| Диаметр отверстия | 5 мм |
| Внешний диаметр | 11 мм |
| Ширина | 3 мм |
| Основные технические параметры | |
| Номер детали | S685 |
| Система измерений | Метрическая |
| Тип подшипника | Шариковый |
| Направление воспринимаемой нагрузки | Радиальная |
| Конструкция | Однорядный |
| Тип уплотнения | Открытый |
| Смазка | Обязательная |
| Тип внутреннего кольца | Стандартный |
| Тип монтажа на вал | Посадка с натягом |
| Допуски | |
| Допуск диаметра отверстия | -0.008 мм до 0 |
| Допуск внешнего диаметра | -0.008 мм до 0 |
| Допуск по ширине | -0.12 мм до 0 |
| Диапазон температур | -30° до 110 °C |
| Класс допуска | ABEC1 |
| Материалы | |
| Материал кольца | Нержавеющая сталь |
| Материал тел качения | Нержавеющая сталь |
| Материал сепаратора | нержавеющая сталь |
| Материал шариков | 440C Stainless Steel 304 Stainless Steel 316 Stainless Steel |
| Материал кольца определяет материал шарика | 440C Stainless Steel 304 Stainless Steel 316 Stainless Steel |
| Нагрузка | |
| Динамическая радиальная нагрузка | 0.5471 кН |
| Статическая радиальная нагрузка | 0.2046 кН |
| Сертификация и стандарты | |
| Регламент RoHS | «Соответствует требованиям» |
| Регламент REACH | «Соответствует требованиям» |
| Рейтинг ABEC | ABEC1 |
| Прочие характеристики | |
| Максимальная скорость (X1000 об/мин) | 40.5 |
| Вес | 1.16 g |
| Радиальный зазор | 0.002 мм до 0.013 мм |
| Диаметр шара | 1.588 мм |
| Количество шариков | 8 |
| Радиальный зазор торговая норма | MC3 |
Таблица модификаций: Шариковый подшипник S685
| Маркировка | Базовый тип конструкции | Особенности модификации |
|---|---|---|
| CESI 685 | Керамическими шариковый подшипник с силиконовой изоляцией. | Основное исполнение. |
| SF685 | Специальные однорядные радиально-упорные шарикоподшипники. | Основное исполнение. |
| F685 | Стандартное сечение серии для открытых подшипников (.750x.750). | Основное исполнение. |
| F-685ZZ1/1K | Шариковые подшипники из нержавеющей стали. | Защитная пластина из нержавеющей стали с двух сторон подшипника. Тип слота Conrad без заполнения. |
| F-685 | Стандартное сечение серии для открытых подшипников (.750x.750). | Основное исполнение. |
| 685ZZMC3E | Шариковый подшипник из нержавеющей стали | Радиальный зазор 5-10 µm. Подшипник с защитными шайбами с двух сторон. Угол контакта α=25. |
| F685H | Стандартное сечение серии для открытых подшипников (.750x.750). | Тяжелый предварительный натяг. |
| 685H | Шариковый подшипник из нержавеющей стали | Тяжелый предварительный натяг. |
| CESC 685 | Керамическими шариковый подшипник с тефлоновым покрытием или самокомпенсирующийся для температурных расширений. | Основное исполнение. |
| 685 | Шариковый подшипник из нержавеющей стали | Основное исполнение. |
| CEZR 685 | Керамическими шариковый подшипник армированный цирконием. | Основное исполнение. |
| MR685C TH9/C3 AF2 | Миниатюрный радиальный шариковый подшипник метрической серии со специальными нестандартными габаритными размерами. | Угол контакта 25 градусов. Внутренний зазор больше нормального. Массивный сепаратор из нержавеющей стали. Сепаратор из текстолита, ценрируемый по шарикам. Угол контакта α=15. |
| SMR685C-2OS/W3 #7 AF2 | Высокоточный миниатюрный гибридный шариковый подшипник с керамическими шариками и кольцами из нержавеющей стали. | Угол контакта 25 градусов. Массивный сепаратор из нержавеющей стали. Обозначение типа смазки. Сепаратор: Высококачественная сталь. Угол контакта α=15. Короноидальный сепаратор. |
| SMR685C-YZ/W3 LD | Высокоточный миниатюрный гибридный шариковый подшипник с керамическими шариками и кольцами из нержавеющей стали. | Тип сепаратора: сепаратор из полиамидной смолы. Угол контакта α=15. Защитная шайба с одной стороны, крепится с помощью стопорного кольца. Одна защитная шайба. Короноидальный сепаратор. Легкий предварительный натяг. |
| SMR685C-2OS/W3 #7 NB2 | Высокоточный миниатюрный гибридный шариковый подшипник с керамическими шариками и кольцами из нержавеющей стали. | Обозначение типа смазки. Сепаратор: Высококачественная сталь. Угол контакта α=15. Угол контакта α=40. Канавка для стопорного кольца в наружном кольце. Короноидальный сепаратор. |
| SMR685C-2YS/W3 NB2 | Высокоточный миниатюрный гибридный шариковый подшипник с керамическими шариками и кольцами из нержавеющей стали. | Сепаратор: Высококачественная сталь. Тип сепаратора: сепаратор из полиамидной смолы. Угол контакта α=15. Угол контакта α=40. Канавка для стопорного кольца в наружном кольце. Короноидальный сепаратор. |
| SMR685C-YZZ/W3 NB2 | Высокоточный миниатюрный гибридный шариковый подшипник с керамическими шариками и кольцами из нержавеющей стали. | Подшипник с защитными шайбами с двух сторон. Тип сепаратора: сепаратор из полиамидной смолы. Угол контакта α=15. Угол контакта α=40. Канавка для стопорного кольца в наружном кольце. Короноидальный сепаратор. |
| 685C | Шариковый подшипник из нержавеющей стали | Угол контакта α=15. |
Аналоги S685
- 618/5-2RZ
- 618/5
- L-1150
Отверстие для смазки маслом через наружное кольцо с открытой стороны, уплотнение наружного кольца с помощью уплотнительных колец.
- DDL-1150
Миниатюрный радиальный шариковый подшипник метрической узкой серии из нержавеющей стали.
- DDLF-1150
Миниатюрный радиальный шариковый подшипник метрической узкой серии из нержавеющей стали с фланцем на наружном кольце и встроенными защитными шайбами.
- 618/5-ZZ
Подшипник с защитными шайбами с двух сторон.
- W 618/5
Шариковый упорный подшипник, однорядный. Однонаправленный, с рифленой поверхностью качения. Легкая дюймовая серия.
- 618/5-2RS
Одиночное уплотнение установлено на простой стороне подшипника с фланцем.
- D685/604/533C GRW
Дорожки качения/Шарики: AISI 52100 сталь. Защитная шайба с одной стороны. Обозначение типа смазки. Угол контакта α=15. Классификация внутреннего и наружного диаметра. Короноидальный сепаратор.
