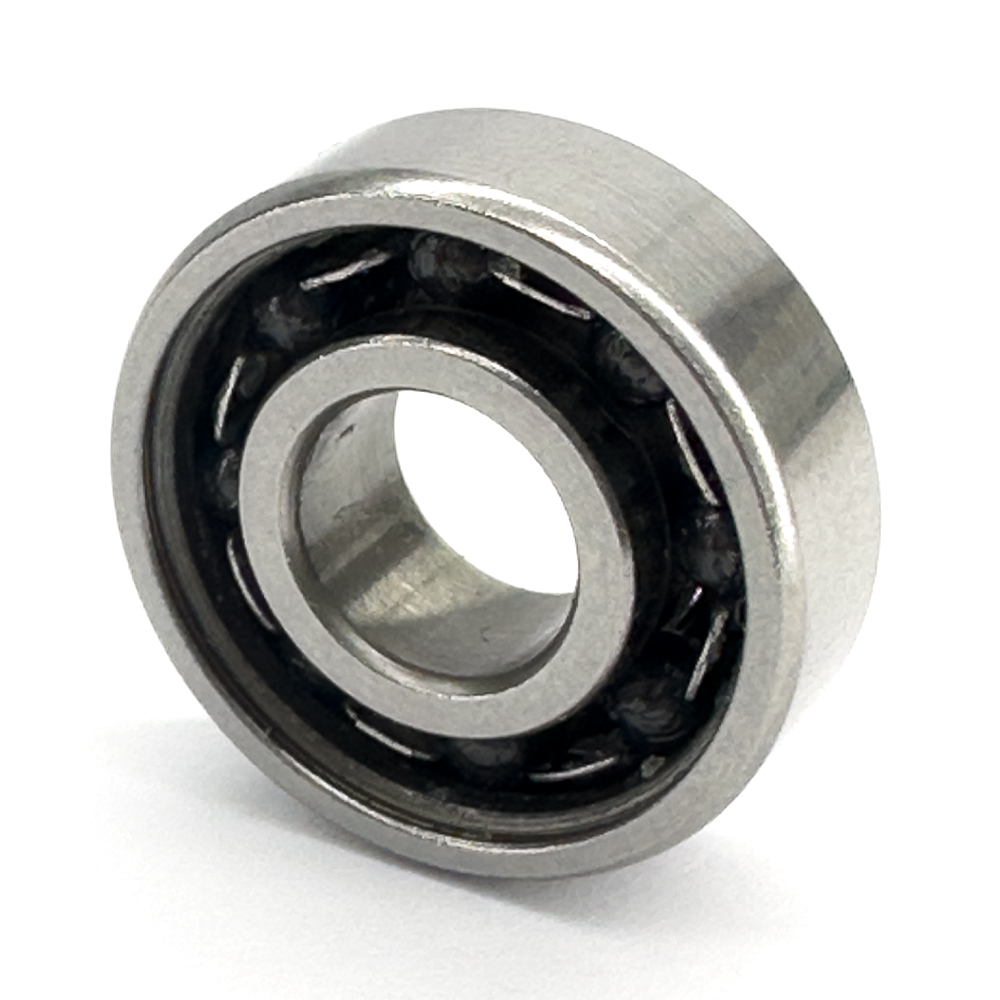

Шариковый подшипник S689
46777
В наличии
Цена на подшипник S689 является расчетной и зависит от следующих факторов:
- Производитель (бренд)
- Наличие на складе в Москве
- Модификация и технические допуски
- Объем заказанного количества
Для уточнения актуальной цены и наличия:
Технические характеристики S689
| Основные и дополнительные размеры | |
|---|---|
| Диаметр отверстия | 9 мм |
| Внешний диаметр | 17 мм |
| Ширина | 4 мм |
| Основные технические параметры | |
| Номер детали | S689 |
| Система измерений | Метрическая |
| Тип подшипника | Шариковый |
| Направление воспринимаемой нагрузки | Радиальная |
| Конструкция | Однорядный |
| Тип уплотнения | Открытый |
| Смазка | Обязательная |
| Тип внутреннего кольца | Стандартный |
| Тип монтажа на вал | Посадка с натягом |
| Допуски | |
| Допуск диаметра отверстия | -0.008 мм до 0 |
| Допуск внешнего диаметра | -0.008 мм до 0 |
| Допуск по ширине | -0.12 мм до 0 |
| Диапазон температур | -30° до 110 °C |
| Класс допуска | ABEC1 |
| Материалы | |
| Материал кольца | Нержавеющая сталь |
| Материал тел качения | Нержавеющая сталь |
| Материал сепаратора | нержавеющая сталь |
| Материал шариков | 440C Stainless Steel 304 Stainless Steel 316 Stainless Steel |
| Материал кольца определяет материал шарика | 440C Stainless Steel 304 Stainless Steel 316 Stainless Steel |
| Нагрузка | |
| Динамическая радиальная нагрузка | 1.0141 кН |
| Статическая радиальная нагрузка | 0.4804 кН |
| Сертификация и стандарты | |
| Регламент RoHS | «Соответствует требованиям» |
| Регламент REACH | «Соответствует требованиям» |
| Рейтинг ABEC | ABEC1 |
| Прочие характеристики | |
| Максимальная скорость (X1000 об/мин) | 32.4 |
| Вес | 3.41 g |
| Радиальный зазор | 0.002 мм до 0.013 мм |
| Диаметр шара | 2 мм |
| Количество шариков | 11 |
| Радиальный зазор торговая норма | MC3 |
Таблица модификаций: Шариковый подшипник S689
| Маркировка | Базовый тип конструкции | Особенности модификации |
|---|---|---|
| 689 | Шариковый подшипник из нержавеющей стали | Основное исполнение. |
| 689C | Шариковый подшипник из нержавеющей стали | Угол контакта α=15. |
| MR689NC-2RU TH9/C3 L55 | Миниатюрный радиальный шариковый подшипник метрической серии со специальными нестандартными габаритными размерами. | Бесконтактное уплотнение с двух сторон. Внутренний зазор больше нормального. Сепаратор из текстолита, ценрируемый по шарикам. Угол контакта α=15. Канавка для стопорного кольца в наружном кольце. Легкий предварительный натяг. |
| SMR689C-2YS/W4/C3 NB2 | Высокоточный миниатюрный гибридный шариковый подшипник с керамическими шариками и кольцами из нержавеющей стали. | Внутренний зазор больше нормального. Сепаратор: Высококачественная сталь. Тип сепаратора: сепаратор из полиамидной смолы. Угол контакта α=15. Угол контакта α=40. Канавка для стопорного кольца в наружном кольце. Короноидальный сепаратор. |
| SMR689C-YZZ/W4 #5 AF2 | Высокоточный миниатюрный гибридный шариковый подшипник с керамическими шариками и кольцами из нержавеющей стали. | Угол контакта 25 градусов. Массивный сепаратор из нержавеющей стали. Подшипник с защитными шайбами с двух сторон. Тип сепаратора: сепаратор из полиамидной смолы. Угол контакта α=15. Короноидальный сепаратор. |
| CEZR 689 | Керамическими шариковый подшипник армированный цирконием. | Основное исполнение. |
| CESI 689 | Керамическими шариковый подшипник с силиконовой изоляцией. | Основное исполнение. |
| CESC 689 | Керамическими шариковый подшипник с тефлоновым покрытием или самокомпенсирующийся для температурных расширений. | Основное исполнение. |
| 689H | Шариковый подшипник из нержавеющей стали | Тяжелый предварительный натяг. |
| F689H | Стандартное сечение серии для открытых подшипников (.750x.750). | Тяжелый предварительный натяг. |
| 689ZZ1MC3E | Шариковый подшипник из нержавеющей стали | Защитная пластина из нержавеющей стали с двух сторон подшипника. Радиальный зазор 5-10 µm. Угол контакта α=25. |
| F689 | Стандартное сечение серии для открытых подшипников (.750x.750). | Основное исполнение. |
| SF689 | Специальные однорядные радиально-упорные шарикоподшипники. | Основное исполнение. |
Аналоги S689
- L-1790
Отверстие для смазки маслом через наружное кольцо с открытой стороны, уплотнение наружного кольца с помощью уплотнительных колец.
- DDL-1790
Миниатюрный радиальный шариковый подшипник метрической узкой серии из нержавеющей стали.
- DDLF-1790
Миниатюрный радиальный шариковый подшипник метрической узкой серии из нержавеющей стали с фланцем на наружном кольце и встроенными защитными шайбами.
- 618/9-ZZ
Подшипник с защитными шайбами с двух сторон.
- 618/9
- W 618/9
Шариковый упорный подшипник, однорядный. Однонаправленный, с рифленой поверхностью качения. Легкая дюймовая серия.
- 618/9-2RS
Одиночное уплотнение установлено на простой стороне подшипника с фланцем.
- 618/9-2RZ
Однорядный подшипник с расточенным наружным кольцом, радиальный подшипник, с уплотнением на расточенной стороне, угол контакта 15°.
