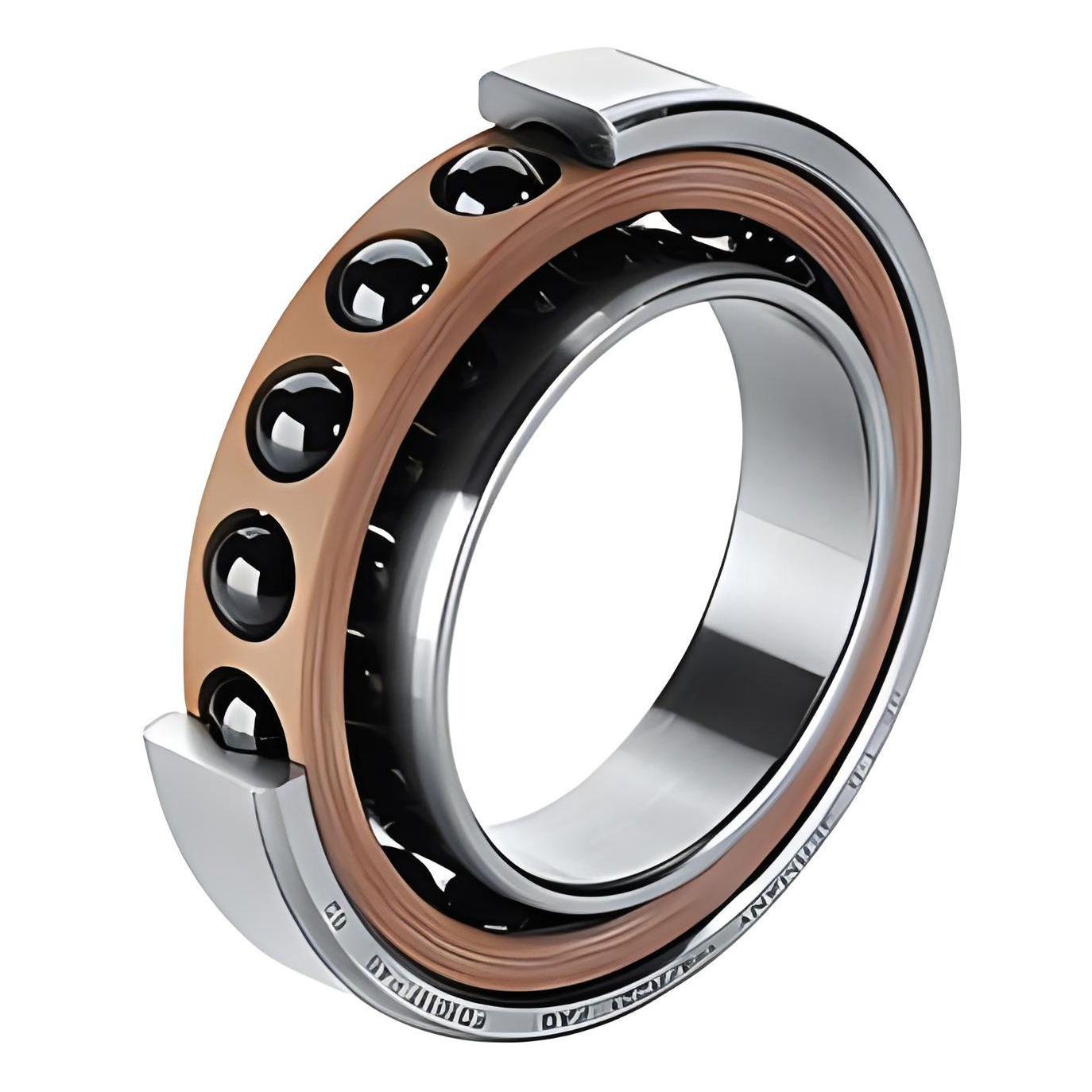

Радиально-упорный шариковый подшипник 7224 ACD/HCP4A
117287
В наличии
Условия заказа и стоимость
Цена на подшипник 7224 ACD/HCP4A является расчетной и зависит от следующих факторов:
- Производитель (бренд)
- Наличие на складе в Москве
- Модификация и технические допуски
- Объем заказанного количества
Минимальная сумма заказа: от 3 000 рублей
Для уточнения актуальной цены и наличия:
Технические характеристики 7224 ACD/HCP4A
| Основные и дополнительные размеры | |
|---|---|
| Диаметр отверстия | 120 мм |
| Внешний диаметр | 215 мм |
| Ширина | 40 мм |
| Основные технические параметры | |
| Номер детали | 7224 ACD/HCP4A |
| Бренд | SKF |
| Система измерений | Метрическая |
| Направление воспринимаемой нагрузки | Угловой контакт |
| Тип уплотнения | Открытый |
| Смазка | Смазанный |
| Допуски | |
| Допуск диаметра отверстия | -0.008 мм до 0 |
| Допуск внешнего диаметра | -0.011 мм до 0 |
| Допуск по ширине | -0.24 мм до 0 |
| Диапазон температур | -30° до 110 °C |
| Класс допуска | P4 (ABEC-7) |
| Материалы | |
| Материал кольца | Хромистая сталь |
| Материал тел качения | Керамика |
| Материал сепаратора | Фенольный |
| Нагрузка | |
| Динамическая радиальная нагрузка | 190.1614 кН |
| Статическая радиальная нагрузка | 183.1555 кН |
| Предварительная нагрузка | Доступно |
| Прочие характеристики | |
| Максимальная скорость (X1000 об/мин) | 11 |
| Вес | 4.41 kg |
| Угол контакта | 25 ° |
| Согласованная компоновка | No |
| Диаметр шара | 30.162 мм |
| Количество шариков | 15 |
Таблица модификаций: Радиально-упорный шариковый подшипник 7224 ACD/HCP4A
| Маркировка | Базовый тип конструкции | Особенности модификации |
|---|---|---|
| 7224 BGAM | Сверхточный радиально-упорный шариковый подшипник | Угол контакта α=40, полиамидный сепаратор, для универсальной установки. Сепаратор: Латунь. |
| 7224 CDGB/P4A | Сверхточный радиально-упорный шариковый подшипник | Р4А - специальный класс точности для прецизионных упорных радиальных подшипников - допуски Р4 кроме наружного диаметра. DG+B. Два однорядных радиально-упорных шарикоподшипника в универсальном исполнении, т. е. пригодные для монтажа по любой схеме: 0-образной, Х-образной или тандем. Обозначения осевого зазора или предварительного натяга также, как у DB. Лёгкий преднатяг (серии 719 D, 70 D и 72 D) или Средний преднатяг (серии 718 D, 719 E, 70 E, 719 B и 70 B). Угол контакта α=15. |
| 7224 CDGA/P4A | Сверхточный радиально-упорный шариковый подшипник | CD + GA. Прецизионный однорядный радиально-упорный шарикоподшипник, угол контакта α=15. Подшипник для универсального монтажа. Два подшипника, установленные по О-образной или Х-образной схеме, имеют лёгкий преднатяг. Р4А - специальный класс точности для прецизионных упорных радиальных подшипников - допуски Р4 кроме наружного диаметра. |
| 7224 ACDGC/P4A | Сверхточный радиально-упорный шариковый подшипник | Р4А - специальный класс точности для прецизионных упорных радиальных подшипников - допуски Р4 кроме наружного диаметра. Однорядные радиально-упорные шарикоподшипники с углом контакта α=25. Обозначение типа смазки. Угол контакта α=15. |
| 7224 ACDGA/P4A | Сверхточный радиально-упорный шариковый подшипник | ACD + GA. Однорядные радиально-упорные шарикоподшипники с углом контакта α=25. Для универсального монтажа, очень лёгкий преднатяг (серии 719 D, 70 D и 72 D) или лёгкий преднатяг (серии 718 D, 719 E, 70 E, 719 B и 70 B). Р4А - специальный класс точности для прецизионных упорных радиальных подшипников - допуски Р4 кроме наружного диаметра. |
| 7224 ACDGA/HCP4A | Сверхточный радиально-упорный шариковый подшипник | ACD + GA. Однорядные радиально-упорные шарикоподшипники с углом контакта α=25. Для универсального монтажа, очень лёгкий преднатяг (серии 719 D, 70 D и 72 D) или лёгкий преднатяг (серии 718 D, 719 E, 70 E, 719 B и 70 B). Р4А - специальный класс точности для прецизионных упорных радиальных подшипников - допуски Р4 кроме наружного диаметра. Тела качения из нитрида кремния. |
| 7224 CD/HCP4A | Сверхточный радиально-упорный шариковый подшипник | Р4А - специальный класс точности для прецизионных упорных радиальных подшипников - допуски Р4 кроме наружного диаметра. Тела качения из нитрида кремния. Прецизионный однорядный радиально-упорный шарикоподшипник, угол контакта α=15. |
| 7224 CD/P4A | Сверхточный радиально-упорный шариковый подшипник | Р4А - специальный класс точности для прецизионных упорных радиальных подшипников - допуски Р4 кроме наружного диаметра. Прецизионный однорядный радиально-упорный шарикоподшипник, угол контакта α=15. |
| 7224 ACD/P4A | Сверхточный радиально-упорный шариковый подшипник | Р4А - специальный класс точности для прецизионных упорных радиальных подшипников - допуски Р4 кроме наружного диаметра. Однорядные радиально-упорные шарикоподшипники с углом контакта α=25. |
| 7224 BM | Сверхточный радиально-упорный шариковый подшипник | Сепаратор: Латунь. Угол контакта α=40. |
| 7224 BCBM | Сверхточный радиально-упорный шариковый подшипник | B + CB + M. Угол контакта α=40. Подшипник для универсального монтажа. Два подшипника, установленные по О-образной или Х-образной схеме, имеют нормальный осевой внутренний зазор. Механически обработанный латунный сепаратор, центрируемый по шарикам. Разные конструкции обозначаются цифрой после буквы М, например, М2. |
| B7224-C-T-P4S-UL | Стандартное исполнение радиально-упорных шпиндельных подшипников. | Класс точности P4S. Класс точности (FAG) для шпиндельных подшипников: размере и форму допуска в соответствии с P4, допуск на вращение в соответствии с P2. Универсальное исполнение - легкий преднатяг. Сепаратор: Фенопласт, армированный тканью, направленный по телам качения. Угол контакта α=15. |
| B7224-E-T-P4S-UL | Стандартное исполнение радиально-упорных шпиндельных подшипников. | Класс точности P4S. Класс точности (FAG) для шпиндельных подшипников: размере и форму допуска в соответствии с P4, допуск на вращение в соответствии с P2. Универсальное исполнение - легкий преднатяг. Сепаратор: Фенопласт, армированный тканью, направленный по телам качения. Угол контакта α=25. |
| HCB7224-C-T-P4S-UL | Радиально-упорные шпиндельные подшипники с керамическими шариками. | Класс точности P4S. Класс точности (FAG) для шпиндельных подшипников: размере и форму допуска в соответствии с P4, допуск на вращение в соответствии с P2. Универсальное исполнение - легкий преднатяг. Сепаратор: Фенопласт, армированный тканью, направленный по телам качения. Угол контакта α=15. |
| HCB7224-E-T-P4S-UL | Радиально-упорные шпиндельные подшипники с керамическими шариками. | Класс точности P4S. Класс точности (FAG) для шпиндельных подшипников: размере и форму допуска в соответствии с P4, допуск на вращение в соответствии с P2. Универсальное исполнение - легкий преднатяг. Сепаратор: Фенопласт, армированный тканью, направленный по телам качения. Угол контакта α=25. |
| CE7224SCPP | Очищенная монтажная шайба, комплект с подшипником. Тип-выжимные подшипники. Два уплотнения. | |
| CE7224SIPP | Два уплотнения. Сепаратор: Высококачественная сталь. Сепаратор расположен на внутреннем кольце. | |
| CE7224SI | Сепаратор: Высококачественная сталь. Сепаратор расположен на внутреннем кольце. | |
| CE7224ZRPP | Два уплотнения. Для двухрядных радиально-упорных шарикоподшипников: подшипник с защитной шайбой, без канавки на внутреннем кольце. | |
| CE7224ZR | Для двухрядных радиально-упорных шарикоподшипников: подшипник с защитной шайбой, без канавки на внутреннем кольце. | |
| SS7224 | Удлиненное внутреннее кольцо, вставка из нержавеющей стали, литые манжетные уплотнения. | Основное исполнение. |
Аналоги 7224 ACD/HCP4A
- SS7224 2RS
Резиновые уплотнения с обеих сторон подшипника.
- QJ 224 N2MA
Однорядный дуплексный шарикоподшипник, с разъемным внутренним кольцом. Подшипник с двумя фиксирующими пазами и латунным сепаратором. Угол контакта 25 градусов.
- BL224
- BL224C4
Внутренний зазор больше С3.
- BL224Z
Защитная шайба с одной стороны, крепится с помощью стопорного кольца.
- S6224
Шарики и кольца из материала AISI 440C.
- S6224 2rs
Шарики и кольца из материала AISI 440C. Резиновые уплотнения с обеих сторон подшипника.
- 6224
- 6224 2RS
Резиновые уплотнения с обеих сторон подшипника.
- 6224C
Угол контакта α=15.
- 6224/C3VL0241
Внутренний зазор больше нормального. Функциональный тест: Низкий пусковой и пиковый крутящий момент.
- 6224-J20AA
Угол контакта 25 градусов. Угол контакта α=30. Сепаратор из листовой стали.
- 6224-J20AA-C3
Угол контакта 25 градусов. Внутренний зазор больше нормального. Угол контакта α=30. Сепаратор из листовой стали.
- 6224-J20AB
Угол контакта 25 градусов. Угол контакта α=40. Сепаратор из листовой стали.
- 6224-J20AB-C3
Угол контакта 25 градусов. Внутренний зазор больше нормального. Угол контакта α=40. Сепаратор из листовой стали.
- 6224-J20AB-C4
Угол контакта 25 градусов. Внутренний зазор больше С3. Угол контакта α=40. Сепаратор из листовой стали.
- 6224-M-J20AA
Угол контакта 25 градусов. Сепаратор: Латунь. Угол контакта α=30. Сепаратор из листовой стали.
- 6224-M-J20AA-C3
Угол контакта 25 градусов. Внутренний зазор больше нормального. Сепаратор: Латунь. Угол контакта α=30. Сепаратор из листовой стали.
- 6224-M-J20AA-C4
Угол контакта 25 градусов. Внутренний зазор больше С3. Сепаратор: Латунь. Угол контакта α=30. Сепаратор из листовой стали.
- 6224-M-J20C
Сепаратор: Латунь. Угол контакта α=15. Сепаратор из листовой стали.
Похожие подшипники, размер: 120x215x40мм
| Обозначение | Тип | Расшифровка / Описание |
|---|---|---|
| N 224 ECM | Цилиндрический роликовый подшипник | Цилиндрический подшипник, внутреннее кольцо с двойным фланцем, наружное свободное. Оптимизированная внутренняя конструкция предусматривает увеличенное количество роликов и/или ролики большего размера с улучшенными условиями контакта торцов роликов с бортами внутреннего кольца. Сепаратор: Массивный латунный сепаратор, центрирован по элементам качения. |
| N 224 ECP | Цилиндрический роликовый подшипник | Цилиндрический подшипник, внутреннее кольцо с двойным фланцем, наружное свободное. Оптимизированная внутренняя конструкция предусматривает увеличенное количество роликов и/или ролики большего размера с улучшенными условиями контакта торцов роликов с бортами внутреннего кольца. Предварительно смазаны. |
| NJ 224 ECJ | Цилиндрический роликовый подшипник | Наружное кольцо с двумя бортиками, внутреннее кольцо с одним бортиком. Самоустанавливающийся роликоподшипник с измененной внутренней конструкцией, с сепаратором из стального листа. Дополнительня мощность. |
| NJ 224 ECM | Цилиндрический роликовый подшипник | Наружное кольцо с двумя бортиками, внутреннее кольцо с одним бортиком. Оптимизированная внутренняя конструкция предусматривает увеличенное количество роликов и/или ролики большего размера с улучшенными условиями контакта торцов роликов с бортами внутреннего кольца. Сепаратор: Массивный латунный сепаратор, центрирован по элементам качения. |
| NJ 224 ECML | Цилиндрический роликовый подшипник | Наружное кольцо с двумя бортиками, внутреннее кольцо с одним бортиком. Оптимизированная внутренняя конструкция предусматривает увеличенное количество роликов и/или ролики большего размера с улучшенными условиями контакта торцов роликов с бортами внутреннего кольца. Цельный механически обработанный латунный сепаратор оконного типа, центрируемый по внутреннему или наружному кольцу. |
| NJ 224 ECP | Цилиндрический роликовый подшипник | Наружное кольцо с двумя бортиками, внутреннее кольцо с одним бортиком. Оптимизированная внутренняя конструкция предусматривает увеличенное количество роликов и/или ролики большего размера с улучшенными условиями контакта торцов роликов с бортами внутреннего кольца. Предварительно смазаны. |
| NU 224 ECJ | Цилиндрический роликовый подшипник | Цилиндрический подшипник, свободное внутреннее кольцо, наружное с двумя фланцами. Самоустанавливающийся роликоподшипник с измененной внутренней конструкцией, с сепаратором из стального листа. Дополнительня мощность. |
| NU 224 ECM | Цилиндрический роликовый подшипник | Цилиндрический подшипник, свободное внутреннее кольцо, наружное с двумя фланцами. Оптимизированная внутренняя конструкция предусматривает увеличенное количество роликов и/или ролики большего размера с улучшенными условиями контакта торцов роликов с бортами внутреннего кольца. Сепаратор: Массивный латунный сепаратор, центрирован по элементам качения. |
| NU 224 ECML | Цилиндрический роликовый подшипник | Цилиндрический подшипник, свободное внутреннее кольцо, наружное с двумя фланцами. Оптимизированная внутренняя конструкция предусматривает увеличенное количество роликов и/или ролики большего размера с улучшенными условиями контакта торцов роликов с бортами внутреннего кольца. Цельный механически обработанный латунный сепаратор оконного типа, центрируемый по внутреннему или наружному кольцу. |
| NU 224 ECP | Цилиндрический роликовый подшипник | Цилиндрический подшипник, свободное внутреннее кольцо, наружное с двумя фланцами. Оптимизированная внутренняя конструкция предусматривает увеличенное количество роликов и/или ролики большего размера с улучшенными условиями контакта торцов роликов с бортами внутреннего кольца. Предварительно смазаны. |
| NUP 224 ECJ | Цилиндрический роликовый подшипник | Наружное кольцо с двумя бортиками, внутреннее кольцо с одним бортиком и свободным кольцом. Самоустанавливающийся роликоподшипник с измененной внутренней конструкцией, с сепаратором из стального листа. Дополнительня мощность. |
| NUP 224 ECML | Цилиндрический роликовый подшипник | Наружное кольцо с двумя бортиками, внутреннее кольцо с одним бортиком и свободным кольцом. Оптимизированная внутренняя конструкция предусматривает увеличенное количество роликов и/или ролики большего размера с улучшенными условиями контакта торцов роликов с бортами внутреннего кольца. Цельный механически обработанный латунный сепаратор оконного типа, центрируемый по внутреннему или наружному кольцу. |
| NUP 224 ECP | Цилиндрический роликовый подшипник | Наружное кольцо с двумя бортиками, внутреннее кольцо с одним бортиком и свободным кольцом. Оптимизированная внутренняя конструкция предусматривает увеличенное количество роликов и/или ролики большего размера с улучшенными условиями контакта торцов роликов с бортами внутреннего кольца. Предварительно смазаны. |
| NU 224 ECM/C3VL0241 | Цилиндрический роликовый подшипник | Цилиндрический подшипник, свободное внутреннее кольцо, наружное с двумя фланцами. Символ внутреннего зазора ABMA 3. Оптимизированная внутренняя конструкция предусматривает увеличенное количество роликов и/или ролики большего размера с улучшенными условиями контакта торцов роликов с бортами внутреннего кольца. Варианты смазки: Другое / Вариант. Сепаратор: Массивный латунный сепаратор, центрирован по элементам качения. Приставной бортик. Составная часть подшипникового узла. |
