Радиально-упорный шариковый подшипник XCS71924-E-T-P4S-UL

XCS71924-E-T-P4S-UL

В наличии

Радиально-упорные шпиндельные подшипники с кольцами из высококачественной стали CRONIDUR 30, высокоскоростные, с керамическими шариками, бесконтактные уплотнения с двух сторон, радиальное биение (дюймы): специальное радиальное биение, внутреннее кольцо - 0,00005, наружное кольцо - стандартно, сепаратор: фенол/алюминий, составной, механически обработанный, клепанный сепаратор, класс точности p4s, класс точности (fag) для шпиндельных подшипников: размере и форму допуска в соответствии с p4, допуск на вращение в соответствии с p2, универсального исполнения с легким преднатягом, монтируется произвольно (в паре по схемам «x», «o» или «тандем»).

Размер: 120x165x22 мм

Цена по запросу

Заказать

Условия заказа и стоимость

Цена на подшипник XCS71924-E-T-P4S-UL является расчетной и зависит от следующих факторов:

  • Производитель (бренд)
  • Наличие на складе в Москве
  • Модификация и технические допуски
  • Объем заказанного количества
Минимальная сумма заказа: от 3 000 рублей

Для уточнения актуальной цены и наличия:

+7 (499) 229 4033 zakaz@prom-pod.ru

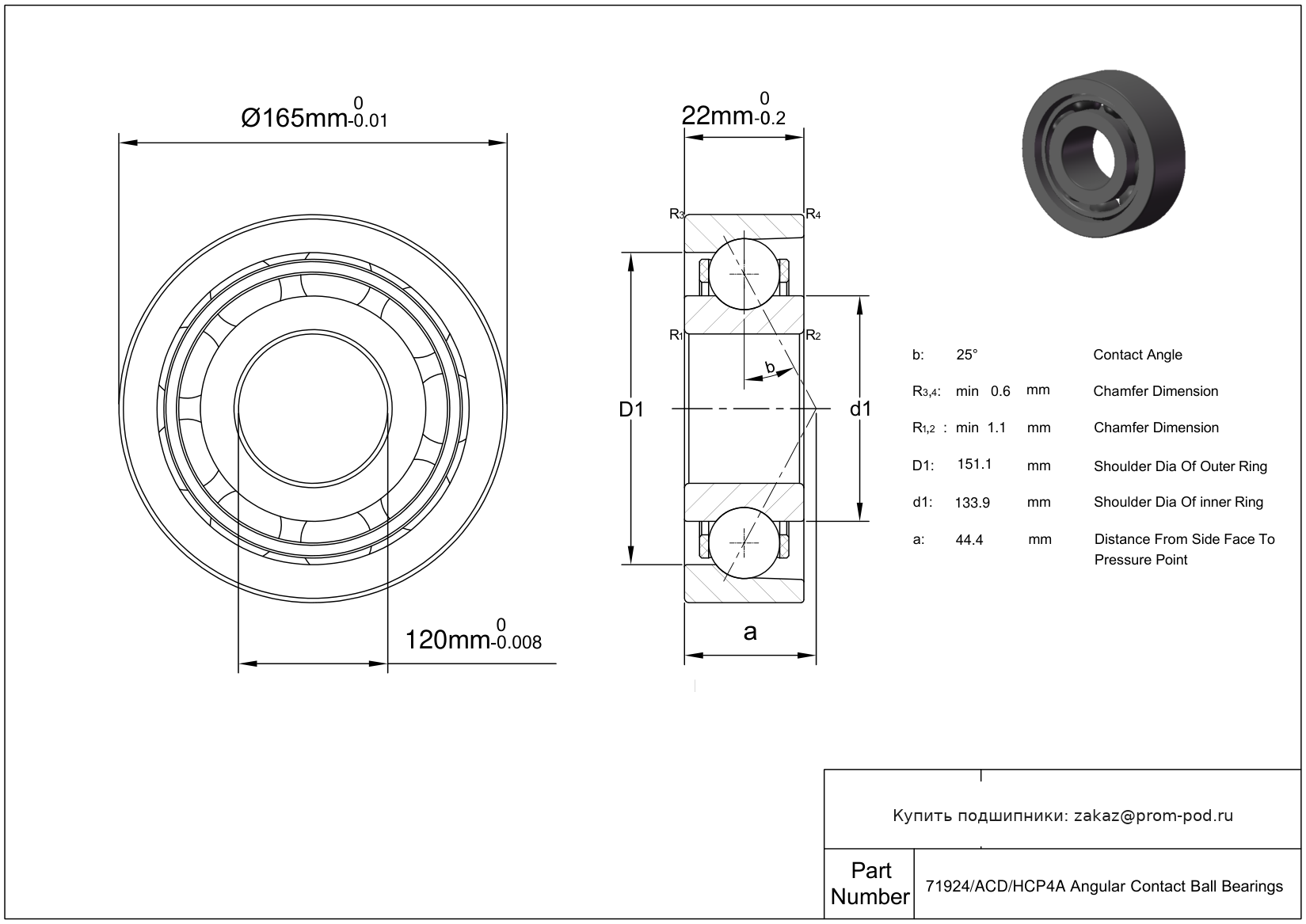

Сверхточный радиально-упорный шпиндельный подшипник FAG XCS71924-E-T-P4S-UL - чертеж

Технические характеристики XCS71924-E-T-P4S-UL

Основные и дополнительные размеры

Диаметр отверстия
120 мм
Внешний диаметр
165 мм
Ширина
22 мм

Основные технические параметры

Номер детали
XCS71924-E-T-P4S-UL
Бренд
FAG
Система измерений
Метрическая
Направление воспринимаемой нагрузки
Совмещённая радиальная и осевая нагрузка
Тип уплотнения
Открытый
Смазка
Смазанный

Допуски

Допуск диаметра отверстия
-0.008 мм до 0
Допуск внешнего диаметра
-0.01 мм до 0
Допуск по ширине
-0.2 мм до 0
Диапазон температур
-30 °C до 80 °C

Материалы

Материал кольца
Сталь Кромидур
Материал тел качения
Керамика
Материал сепаратора
Слоистая ткань

Нагрузка

Динамическая радиальная нагрузка
51 kN
Статическая радиальная нагрузка
29 kN

Сертификация и стандарты

Рейтинг ABEC
P4 (ABEC-7)

Прочие характеристики

Максимальная скорость (X1000 об/мин)
14
Вес
1.194 kg
Угол контакта
25 °
Диаметр шара
8.731 мм
Количество шариков
41

Таблица модификаций: Радиально-упорный шариковый подшипник XCS71924-E-T-P4S-UL

МаркировкаБазовый тип конструкцииОсобенности модификации
S71924 ACE/HCP4A Шарики и кольца из материала AISI 440C. Р4А - специальный класс точности для прецизионных упорных радиальных подшипников - допуски Р4 кроме наружного диаметра. Угол контакта α=25, высокоскоростные, тип E. Тела качения из нитрида кремния.
S71924 CDGB/HCP4A Шарики и кольца из материала AISI 440C. Р4А - специальный класс точности для прецизионных упорных радиальных подшипников - допуски Р4 кроме наружного диаметра. DG+B. Два однорядных радиально-упорных шарикоподшипника в универсальном исполнении, т. е. пригодные для монтажа по любой схеме: 0-образной, Х-образной или тандем. Обозначения осевого зазора или предварительного натяга также, как у DB. Лёгкий преднатяг (серии 719 D, 70 D и 72 D) или Средний преднатяг (серии 718 D, 719 E, 70 E, 719 B и 70 B). Тела качения из нитрида кремния. Угол контакта α=15.
71924 CDGA/P4AСверхточный радиально-упорный шпиндельный подшипник FAG CD + GA. Прецизионный однорядный радиально-упорный шарикоподшипник, угол контакта α=15. Подшипник для универсального монтажа. Два подшипника, установленные по О-образной или Х-образной схеме, имеют лёгкий преднатяг. Р4А - специальный класс точности для прецизионных упорных радиальных подшипников - допуски Р4 кроме наружного диаметра.
S71924 CEGA/P4A Шарики и кольца из материала AISI 440C. Р4А - специальный класс точности для прецизионных упорных радиальных подшипников - допуски Р4 кроме наружного диаметра. Угол контакта 25 градусов. Обозначение типа смазки. Угол контакта α=15, высокоскоростные, тип E.
S71924 CEGB/P4A Шарики и кольца из материала AISI 440C. Р4А - специальный класс точности для прецизионных упорных радиальных подшипников - допуски Р4 кроме наружного диаметра. Обозначение типа смазки. Угол контакта α=25. Сделано в США (стандарт для серии типа B). Угол контакта α=15.
S71924 CDGC/P4A Шарики и кольца из материала AISI 440C. Р4А - специальный класс точности для прецизионных упорных радиальных подшипников - допуски Р4 кроме наружного диаметра. DG+C. Два однорядных радиально-упорных шарикоподшипника в универсальном исполнении, т. е. пригодные для монтажа по любой схеме: 0-образной, Х-образной или тандем. Обозначения осевого зазора или предварительного натяга также, как у DB. Средний преднатяг (серии 719 D, 70 D и 72 D) или Большой преднатяг (серии 718 D, 719 E, 70 E, 719 B и 70 B). Угол контакта α=15.
S71924 CDGA/HCP4A Шарики и кольца из материала AISI 440C. CD + GA. Прецизионный однорядный радиально-упорный шарикоподшипник, угол контакта α=15. Подшипник для универсального монтажа. Два подшипника, установленные по О-образной или Х-образной схеме, имеют лёгкий преднатяг. Р4А - специальный класс точности для прецизионных упорных радиальных подшипников - допуски Р4 кроме наружного диаметра. Тела качения из нитрида кремния.
S71924 ACDGA/P4A Шарики и кольца из материала AISI 440C. ACD + GA. Однорядные радиально-упорные шарикоподшипники с углом контакта α=25. Для универсального монтажа, очень лёгкий преднатяг (серии 719 D, 70 D и 72 D) или лёгкий преднатяг (серии 718 D, 719 E, 70 E, 719 B и 70 B). Р4А - специальный класс точности для прецизионных упорных радиальных подшипников - допуски Р4 кроме наружного диаметра.
S71924 ACDGA/HCP4A Шарики и кольца из материала AISI 440C. ACD + GA. Однорядные радиально-упорные шарикоподшипники с углом контакта α=25. Для универсального монтажа, очень лёгкий преднатяг (серии 719 D, 70 D и 72 D) или лёгкий преднатяг (серии 718 D, 719 E, 70 E, 719 B и 70 B). Р4А - специальный класс точности для прецизионных упорных радиальных подшипников - допуски Р4 кроме наружного диаметра. Тела качения из нитрида кремния.
71924 CDGB/HCP4AСверхточный радиально-упорный шпиндельный подшипник FAG Р4А - специальный класс точности для прецизионных упорных радиальных подшипников - допуски Р4 кроме наружного диаметра. DG+B. Два однорядных радиально-упорных шарикоподшипника в универсальном исполнении, т. е. пригодные для монтажа по любой схеме: 0-образной, Х-образной или тандем. Обозначения осевого зазора или предварительного натяга также, как у DB. Лёгкий преднатяг (серии 719 D, 70 D и 72 D) или Средний преднатяг (серии 718 D, 719 E, 70 E, 719 B и 70 B). Тела качения из нитрида кремния. Угол контакта α=15.
S71924 CDGA/P4A Шарики и кольца из материала AISI 440C. CD + GA. Прецизионный однорядный радиально-упорный шарикоподшипник, угол контакта α=15. Подшипник для универсального монтажа. Два подшипника, установленные по О-образной или Х-образной схеме, имеют лёгкий преднатяг. Р4А - специальный класс точности для прецизионных упорных радиальных подшипников - допуски Р4 кроме наружного диаметра.
71924 CDGB/P4AСверхточный радиально-упорный шпиндельный подшипник FAG Р4А - специальный класс точности для прецизионных упорных радиальных подшипников - допуски Р4 кроме наружного диаметра. DG+B. Два однорядных радиально-упорных шарикоподшипника в универсальном исполнении, т. е. пригодные для монтажа по любой схеме: 0-образной, Х-образной или тандем. Обозначения осевого зазора или предварительного натяга также, как у DB. Лёгкий преднатяг (серии 719 D, 70 D и 72 D) или Средний преднатяг (серии 718 D, 719 E, 70 E, 719 B и 70 B). Угол контакта α=15.
S71924 CE/HCP4A Шарики и кольца из материала AISI 440C. Р4А - специальный класс точности для прецизионных упорных радиальных подшипников - допуски Р4 кроме наружного диаметра. Тела качения из нитрида кремния. Угол контакта α=15, высокоскоростные, тип E.
S71924 CD/HCP4A Шарики и кольца из материала AISI 440C. Р4А - специальный класс точности для прецизионных упорных радиальных подшипников - допуски Р4 кроме наружного диаметра. Тела качения из нитрида кремния. Прецизионный однорядный радиально-упорный шарикоподшипник, угол контакта α=15.
S71924 CB/HCP4A Шарики и кольца из материала AISI 440C. Р4А - специальный класс точности для прецизионных упорных радиальных подшипников - допуски Р4 кроме наружного диаметра. Тела качения из нитрида кремния. Нормальное обозначение осевого люфта для сдвоенных подшипников.
71924 CDGC/P4AСверхточный радиально-упорный шпиндельный подшипник FAG Р4А - специальный класс точности для прецизионных упорных радиальных подшипников - допуски Р4 кроме наружного диаметра. DG+C. Два однорядных радиально-упорных шарикоподшипника в универсальном исполнении, т. е. пригодные для монтажа по любой схеме: 0-образной, Х-образной или тандем. Обозначения осевого зазора или предварительного натяга также, как у DB. Средний преднатяг (серии 719 D, 70 D и 72 D) или Большой преднатяг (серии 718 D, 719 E, 70 E, 719 B и 70 B). Угол контакта α=15.
S71924 ACD/HCP4A Шарики и кольца из материала AISI 440C. Р4А - специальный класс точности для прецизионных упорных радиальных подшипников - допуски Р4 кроме наружного диаметра. Однорядные радиально-упорные шарикоподшипники с углом контакта α=25. Тела качения из нитрида кремния.
S71924 ACB/HCP4A Шарики и кольца из материала AISI 440C. Р4А - специальный класс точности для прецизионных упорных радиальных подшипников - допуски Р4 кроме наружного диаметра. Угол контакта α=25, высокоскоростные, тип B. Тела качения из нитрида кремния.
S71924 CE/P4A Шарики и кольца из материала AISI 440C. Р4А - специальный класс точности для прецизионных упорных радиальных подшипников - допуски Р4 кроме наружного диаметра. Угол контакта α=15, высокоскоростные, тип E.
S71924 CD/P4A Шарики и кольца из материала AISI 440C. Р4А - специальный класс точности для прецизионных упорных радиальных подшипников - допуски Р4 кроме наружного диаметра. Прецизионный однорядный радиально-упорный шарикоподшипник, угол контакта α=15.
S71924 CB/P4A Шарики и кольца из материала AISI 440C. Р4А - специальный класс точности для прецизионных упорных радиальных подшипников - допуски Р4 кроме наружного диаметра. Нормальное обозначение осевого люфта для сдвоенных подшипников.
S71924 ACE/P4A Шарики и кольца из материала AISI 440C. Р4А - специальный класс точности для прецизионных упорных радиальных подшипников - допуски Р4 кроме наружного диаметра. Угол контакта α=25, высокоскоростные, тип E.
S71924 ACD/P4A Шарики и кольца из материала AISI 440C. Р4А - специальный класс точности для прецизионных упорных радиальных подшипников - допуски Р4 кроме наружного диаметра. Однорядные радиально-упорные шарикоподшипники с углом контакта α=25.
S71924 ACB/P4A Шарики и кольца из материала AISI 440C. Р4А - специальный класс точности для прецизионных упорных радиальных подшипников - допуски Р4 кроме наружного диаметра. Угол контакта α=25, высокоскоростные, тип B.
71924 CE/HCP4AСверхточный радиально-упорный шпиндельный подшипник FAG Р4А - специальный класс точности для прецизионных упорных радиальных подшипников - допуски Р4 кроме наружного диаметра. Тела качения из нитрида кремния. Угол контакта α=15, высокоскоростные, тип E.
71924 CD/HCP4AСверхточный радиально-упорный шпиндельный подшипник FAG Р4А - специальный класс точности для прецизионных упорных радиальных подшипников - допуски Р4 кроме наружного диаметра. Тела качения из нитрида кремния. Прецизионный однорядный радиально-упорный шарикоподшипник, угол контакта α=15.
71924 CB/HCP4AСверхточный радиально-упорный шпиндельный подшипник FAG Р4А - специальный класс точности для прецизионных упорных радиальных подшипников - допуски Р4 кроме наружного диаметра. Тела качения из нитрида кремния. Нормальное обозначение осевого люфта для сдвоенных подшипников.
71924 ACE/HCP4AСверхточный радиально-упорный шпиндельный подшипник FAG Р4А - специальный класс точности для прецизионных упорных радиальных подшипников - допуски Р4 кроме наружного диаметра. Угол контакта α=25, высокоскоростные, тип E. Тела качения из нитрида кремния.
71924 ACD/HCP4AСверхточный радиально-упорный шпиндельный подшипник FAG Р4А - специальный класс точности для прецизионных упорных радиальных подшипников - допуски Р4 кроме наружного диаметра. Однорядные радиально-упорные шарикоподшипники с углом контакта α=25. Тела качения из нитрида кремния.
71924 ACB/HCP4AСверхточный радиально-упорный шпиндельный подшипник FAG Р4А - специальный класс точности для прецизионных упорных радиальных подшипников - допуски Р4 кроме наружного диаметра. Угол контакта α=25, высокоскоростные, тип B. Тела качения из нитрида кремния.

Аналоги XCS71924-E-T-P4S-UL

  • SS71924 2RS

    Резиновые уплотнения с обеих сторон подшипника.

  • 6924
  • 6924ZZ

    Подшипник с защитными шайбами с двух сторон.

  • 6924M

    Сепаратор: Латунь.

  • 6924C3

    Внутренний зазор больше нормального.

  • 6924MC3

    Радиальный зазор 5-10 µm.

  • 6924LLU/L448

    Стандартное контактное нитрильное уплотнение с двух сторон подшипника (от -20 до +120°C). Легкий предварительный натяг.

  • 6924ZZ/5K

    Смазка: Kyodo Yushi/Multemp (от -40 до +150°C). Подшипник с защитными шайбами с двух сторон.

  • 6924LLU

    Стандартное контактное нитрильное уплотнение с двух сторон подшипника (от -20 до +120°C).
