Радиально-упорный шариковый подшипник HS7024-E-T-P4S-UL
HS7024-E-T-P4S-UL
В наличии
Условия заказа и стоимость
Цена на подшипник HS7024-E-T-P4S-UL является расчетной и зависит от следующих факторов:
- Производитель (бренд)
- Наличие на складе в Москве
- Модификация и технические допуски
- Объем заказанного количества
Минимальная сумма заказа: от 3 000 рублей
Для уточнения актуальной цены и наличия:

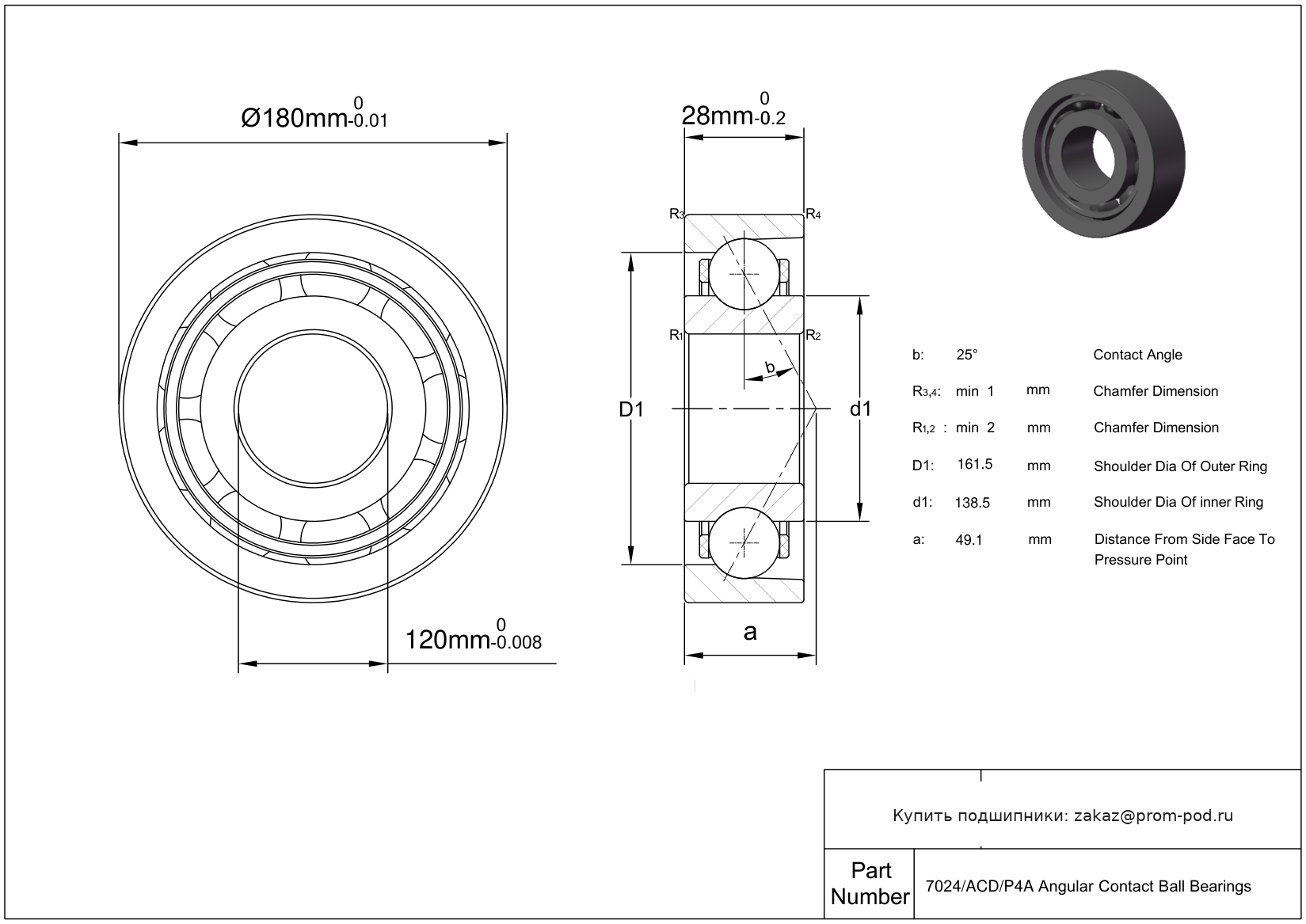

Технические характеристики HS7024-E-T-P4S-UL
Основные и дополнительные размеры
- Диаметр отверстия
- 120 мм
- Внешний диаметр
- 180 мм
- Ширина
- 28 мм
Основные технические параметры
- Номер детали
- HS7024-E-T-P4S-UL
- Бренд
- FAG
- Система измерений
- Метрическая
- Направление воспринимаемой нагрузки
- Совмещённая радиальная и осевая нагрузка
- Тип уплотнения
- Открытый
- Смазка
- Смазанный
Допуски
- Допуск диаметра отверстия
- -0.008 мм до 0
- Допуск внешнего диаметра
- -0.01 мм до 0
- Допуск по ширине
- -0.2 мм до 0
- Диапазон температур
- -30 °C до 100 °C
Материалы
- Материал кольца
- Хромистая сталь
- Материал тел качения
- Хромистая сталь
- Материал сепаратора
- Слоистая ткань
Нагрузка
- Динамическая радиальная нагрузка
- 46.5 kN
- Статическая радиальная нагрузка
- 38.5 kN
Сертификация и стандарты
- Рейтинг ABEC
- P4 (ABEC-7)
Прочие характеристики
- Максимальная скорость (X1000 об/мин)
- 14
- Вес
- 2.22 kg
- Угол контакта
- 25 °
- Диаметр шара
- 11.112 мм
- Количество шариков
- 33
Таблица модификаций: Радиально-упорный шариковый подшипник HS7024-E-T-P4S-UL
| Маркировка | Базовый тип конструкции | Особенности модификации |
|---|---|---|
| HS7024-C-T-P4S-UL | Высокоскоростные радиально-упорные шпиндельные подшипники. | Класс точности P4S. Класс точности (FAG) для шпиндельных подшипников: размере и форму допуска в соответствии с P4, допуск на вращение в соответствии с P2. Универсальное исполнение - легкий преднатяг. Сепаратор: Фенопласт, армированный тканью, направленный по телам качения. Угол контакта α=15. |
| S7024 CB/HCP4A | Шарики и кольца из материала AISI 440C. | Р4А - специальный класс точности для прецизионных упорных радиальных подшипников - допуски Р4 кроме наружного диаметра. Тела качения из нитрида кремния. Нормальное обозначение осевого люфта для сдвоенных подшипников. |
| S7024 CDGB/P4A | Шарики и кольца из материала AISI 440C. | Р4А - специальный класс точности для прецизионных упорных радиальных подшипников - допуски Р4 кроме наружного диаметра. DG+B. Два однорядных радиально-упорных шарикоподшипника в универсальном исполнении, т. е. пригодные для монтажа по любой схеме: 0-образной, Х-образной или тандем. Обозначения осевого зазора или предварительного натяга также, как у DB. Лёгкий преднатяг (серии 719 D, 70 D и 72 D) или Средний преднатяг (серии 718 D, 719 E, 70 E, 719 B и 70 B). Угол контакта α=15. |
| S7024 CEGA/HCP4A | Шарики и кольца из материала AISI 440C. | Р4А - специальный класс точности для прецизионных упорных радиальных подшипников - допуски Р4 кроме наружного диаметра. Угол контакта 25 градусов. Тела качения из нитрида кремния. Обозначение типа смазки. Угол контакта α=15, высокоскоростные, тип E. |
| S7024 CDGA/P4A | Шарики и кольца из материала AISI 440C. | CD + GA. Прецизионный однорядный радиально-упорный шарикоподшипник, угол контакта α=15. Подшипник для универсального монтажа. Два подшипника, установленные по О-образной или Х-образной схеме, имеют лёгкий преднатяг. Р4А - специальный класс точности для прецизионных упорных радиальных подшипников - допуски Р4 кроме наружного диаметра. |
| S7024 ACDGC/P4A | Шарики и кольца из материала AISI 440C. | Р4А - специальный класс точности для прецизионных упорных радиальных подшипников - допуски Р4 кроме наружного диаметра. Однорядные радиально-упорные шарикоподшипники с углом контакта α=25. Обозначение типа смазки. Угол контакта α=15. |
| S7024 ACDGB/P4A | Шарики и кольца из материала AISI 440C. | Р4А - специальный класс точности для прецизионных упорных радиальных подшипников - допуски Р4 кроме наружного диаметра. Однорядные радиально-упорные шарикоподшипники с углом контакта α=25. Обозначение типа смазки. Угол контакта α=40. |
| S7024 ACDGA/P4A | Шарики и кольца из материала AISI 440C. | ACD + GA. Однорядные радиально-упорные шарикоподшипники с углом контакта α=25. Для универсального монтажа, очень лёгкий преднатяг (серии 719 D, 70 D и 72 D) или лёгкий преднатяг (серии 718 D, 719 E, 70 E, 719 B и 70 B). Р4А - специальный класс точности для прецизионных упорных радиальных подшипников - допуски Р4 кроме наружного диаметра. |
| S7024 ACDGA/HCP4A | Шарики и кольца из материала AISI 440C. | ACD + GA. Однорядные радиально-упорные шарикоподшипники с углом контакта α=25. Для универсального монтажа, очень лёгкий преднатяг (серии 719 D, 70 D и 72 D) или лёгкий преднатяг (серии 718 D, 719 E, 70 E, 719 B и 70 B). Р4А - специальный класс точности для прецизионных упорных радиальных подшипников - допуски Р4 кроме наружного диаметра. Тела качения из нитрида кремния. |
| S7024 ACEGA/P4A | Шарики и кольца из материала AISI 440C. | Р4А - специальный класс точности для прецизионных упорных радиальных подшипников - допуски Р4 кроме наружного диаметра. Угол контакта α=25, высокоскоростные, тип E. Угол контакта 25 градусов. Обозначение типа смазки. |
| 7024 CDGA/P4A | Сверхточный радиально-упорный шпиндельный подшипник FAG | CD + GA. Прецизионный однорядный радиально-упорный шарикоподшипник, угол контакта α=15. Подшипник для универсального монтажа. Два подшипника, установленные по О-образной или Х-образной схеме, имеют лёгкий преднатяг. Р4А - специальный класс точности для прецизионных упорных радиальных подшипников - допуски Р4 кроме наружного диаметра. |
| 7024 CDGA/P4 | Сверхточный радиально-упорный шпиндельный подшипник FAG | CD + GA. Прецизионный однорядный радиально-упорный шарикоподшипник, угол контакта α=15. Подшипник для универсального монтажа. Два подшипника, установленные по О-образной или Х-образной схеме, имеют лёгкий преднатяг. Класс точности P4 соответствует P4S по DIN 628-6. |
| 7024 CDGA/HCP4A | Сверхточный радиально-упорный шпиндельный подшипник FAG | CD + GA. Прецизионный однорядный радиально-упорный шарикоподшипник, угол контакта α=15. Подшипник для универсального монтажа. Два подшипника, установленные по О-образной или Х-образной схеме, имеют лёгкий преднатяг. Р4А - специальный класс точности для прецизионных упорных радиальных подшипников - допуски Р4 кроме наружного диаметра. Тела качения из нитрида кремния. |
| 7024 ACEGA/P4A | Сверхточный радиально-упорный шпиндельный подшипник FAG | Р4А - специальный класс точности для прецизионных упорных радиальных подшипников - допуски Р4 кроме наружного диаметра. Угол контакта α=25, высокоскоростные, тип E. Угол контакта 25 градусов. Обозначение типа смазки. |
| S7024 CE/HCP4A | Шарики и кольца из материала AISI 440C. | Р4А - специальный класс точности для прецизионных упорных радиальных подшипников - допуски Р4 кроме наружного диаметра. Тела качения из нитрида кремния. Угол контакта α=15, высокоскоростные, тип E. |
| S7024 CD/HCP4A | Шарики и кольца из материала AISI 440C. | Р4А - специальный класс точности для прецизионных упорных радиальных подшипников - допуски Р4 кроме наружного диаметра. Тела качения из нитрида кремния. Прецизионный однорядный радиально-упорный шарикоподшипник, угол контакта α=15. |
| 7024 CDGB/P4A | Сверхточный радиально-упорный шпиндельный подшипник FAG | Р4А - специальный класс точности для прецизионных упорных радиальных подшипников - допуски Р4 кроме наружного диаметра. DG+B. Два однорядных радиально-упорных шарикоподшипника в универсальном исполнении, т. е. пригодные для монтажа по любой схеме: 0-образной, Х-образной или тандем. Обозначения осевого зазора или предварительного натяга также, как у DB. Лёгкий преднатяг (серии 719 D, 70 D и 72 D) или Средний преднатяг (серии 718 D, 719 E, 70 E, 719 B и 70 B). Угол контакта α=15. |
| S7024 ACE/HCP4A | Шарики и кольца из материала AISI 440C. | Р4А - специальный класс точности для прецизионных упорных радиальных подшипников - допуски Р4 кроме наружного диаметра. Угол контакта α=25, высокоскоростные, тип E. Тела качения из нитрида кремния. |
| S7024 ACD/HCP4A | Шарики и кольца из материала AISI 440C. | Р4А - специальный класс точности для прецизионных упорных радиальных подшипников - допуски Р4 кроме наружного диаметра. Однорядные радиально-упорные шарикоподшипники с углом контакта α=25. Тела качения из нитрида кремния. |
| S7024 ACB/HCP4A | Шарики и кольца из материала AISI 440C. | Р4А - специальный класс точности для прецизионных упорных радиальных подшипников - допуски Р4 кроме наружного диаметра. Угол контакта α=25, высокоскоростные, тип B. Тела качения из нитрида кремния. |
| S7024 CE/P4A | Шарики и кольца из материала AISI 440C. | Р4А - специальный класс точности для прецизионных упорных радиальных подшипников - допуски Р4 кроме наружного диаметра. Угол контакта α=15, высокоскоростные, тип E. |
| S7024 CD/P4A | Шарики и кольца из материала AISI 440C. | Р4А - специальный класс точности для прецизионных упорных радиальных подшипников - допуски Р4 кроме наружного диаметра. Прецизионный однорядный радиально-упорный шарикоподшипник, угол контакта α=15. |
| S7024 CB/P4A | Шарики и кольца из материала AISI 440C. | Р4А - специальный класс точности для прецизионных упорных радиальных подшипников - допуски Р4 кроме наружного диаметра. Нормальное обозначение осевого люфта для сдвоенных подшипников. |
| S7024 ACE/P4A | Шарики и кольца из материала AISI 440C. | Р4А - специальный класс точности для прецизионных упорных радиальных подшипников - допуски Р4 кроме наружного диаметра. Угол контакта α=25, высокоскоростные, тип E. |
| S7024 ACD/P4A | Шарики и кольца из материала AISI 440C. | Р4А - специальный класс точности для прецизионных упорных радиальных подшипников - допуски Р4 кроме наружного диаметра. Однорядные радиально-упорные шарикоподшипники с углом контакта α=25. |
| S7024 ACB/P4A | Шарики и кольца из материала AISI 440C. | Р4А - специальный класс точности для прецизионных упорных радиальных подшипников - допуски Р4 кроме наружного диаметра. Угол контакта α=25, высокоскоростные, тип B. |
| 7024 CE/HCP4A | Сверхточный радиально-упорный шпиндельный подшипник FAG | Р4А - специальный класс точности для прецизионных упорных радиальных подшипников - допуски Р4 кроме наружного диаметра. Тела качения из нитрида кремния. Угол контакта α=15, высокоскоростные, тип E. |
| 7024 CD/HCP4A | Сверхточный радиально-упорный шпиндельный подшипник FAG | Р4А - специальный класс точности для прецизионных упорных радиальных подшипников - допуски Р4 кроме наружного диаметра. Тела качения из нитрида кремния. Прецизионный однорядный радиально-упорный шарикоподшипник, угол контакта α=15. |
| 7024 CB/HCP4A | Сверхточный радиально-упорный шпиндельный подшипник FAG | Р4А - специальный класс точности для прецизионных упорных радиальных подшипников - допуски Р4 кроме наружного диаметра. Тела качения из нитрида кремния. Нормальное обозначение осевого люфта для сдвоенных подшипников. |
| 7024 ACE/HCP4A | Сверхточный радиально-упорный шпиндельный подшипник FAG | Р4А - специальный класс точности для прецизионных упорных радиальных подшипников - допуски Р4 кроме наружного диаметра. Угол контакта α=25, высокоскоростные, тип E. Тела качения из нитрида кремния. |
Аналоги HS7024-E-T-P4S-UL
- SS7024 2RS
Резиновые уплотнения с обеих сторон подшипника.
- S6024
Шарики и кольца из материала AISI 440C.
- S6024 2rs
Шарики и кольца из материала AISI 440C. Резиновые уплотнения с обеих сторон подшипника.
- S6024zz
Шарики и кольца из материала AISI 440C. Подшипник с защитными шайбами с двух сторон.
- 6024
- 6024 2RS
Резиновые уплотнения с обеих сторон подшипника.
- 6024C
Угол контакта α=15.
- 6024-J20AB-C3
Угол контакта 25 градусов. Внутренний зазор больше нормального. Угол контакта α=40. Сепаратор из листовой стали.
- 6024-2Z/VA208
Угол контакта 25 градусов. Подшипник с защитными шайбами с двух сторон. Однорядный, максимальной грузоподъемности, со слотом для ввода шариков, с узкой шириной.
- CEZR 6024
Керамическими шариковый подшипник армированный цирконием.
- CEZR 6024 2RS
Керамическими шариковый подшипник армированный цирконием. Резиновые уплотнения с обеих сторон подшипника.
- CESI 6024
Керамическими шариковый подшипник с силиконовой изоляцией.
- CESI 6024 2RS
Керамическими шариковый подшипник с силиконовой изоляцией. Резиновые уплотнения с обеих сторон подшипника.
- CESC 6024
Керамическими шариковый подшипник с тефлоновым покрытием или самокомпенсирующийся для температурных расширений.
- CESC 6024 2RS
Керамическими шариковый подшипник с тефлоновым покрытием или самокомпенсирующийся для температурных расширений. Резиновые уплотнения с обеих сторон подшипника.
- 6024-2RSR
Подшипник с контактными уплотнениями с двух сторон, в случае двухрядных радиально-упорных шарикоподшипников - без канавки на внутреннем кольце.
- 6024-2RSR-C3
Подшипник с контактными уплотнениями с двух сторон, в случае двухрядных радиально-упорных шарикоподшипников - без канавки на внутреннем кольце. Внутренний зазор больше нормального.
- 6024-2Z-C3
Внутренний зазор больше нормального. Подшипник с защитными шайбами с двух сторон.
- 6024-2Z-L100-C3
Массивные латунные сепараторы. Внутренний зазор больше нормального. Подшипник с защитными шайбами с двух сторон.
- 6024-C3
Внутренний зазор больше нормального.
Похожие подшипники, размер: 120x180x28мм
| Обозначение | Тип | Расшифровка / Описание |
|---|---|---|
| NU 1024 ML | Цилиндрический роликовый подшипник | Цилиндрический подшипник, свободное внутреннее кольцо, наружное с двумя фланцами. Цельный механически обработанный латунный сепаратор оконного типа, центрируемый по внутреннему или наружному кольцу. |
| NU 1024 M/C3VL2071 | Цилиндрический роликовый подшипник | Цилиндрический подшипник, свободное внутреннее кольцо, наружное с двумя фланцами. Символ внутреннего зазора ABMA 3. Варианты смазки: Другое / Вариант. Сепаратор: Массивный латунный сепаратор, центрирован по элементам качения. Приставной бортик. Составная часть подшипникового узла. |
