Конический роликовый подшипник JL69349P-JL69310

Фото JL69349P-JL69310

JL69349P-JL69310

В наличии

Метрическая внутренняя и наружная обойма. AFBMA легкая серия, уплотнение с одной стороны

Размер: 38x63x17 мм

Цена по запросу

Заказать

Условия заказа и стоимость

Цена на подшипник JL69349P-JL69310 является расчетной и зависит от следующих факторов:

  • Производитель (бренд)
  • Наличие на складе в Москве
  • Модификация и технические допуски
  • Объем заказанного количества
Минимальная сумма заказа: от 3 000 рублей

Для уточнения актуальной цены и наличия:

+7 (499) 229 4033 zakaz@prom-pod.ru

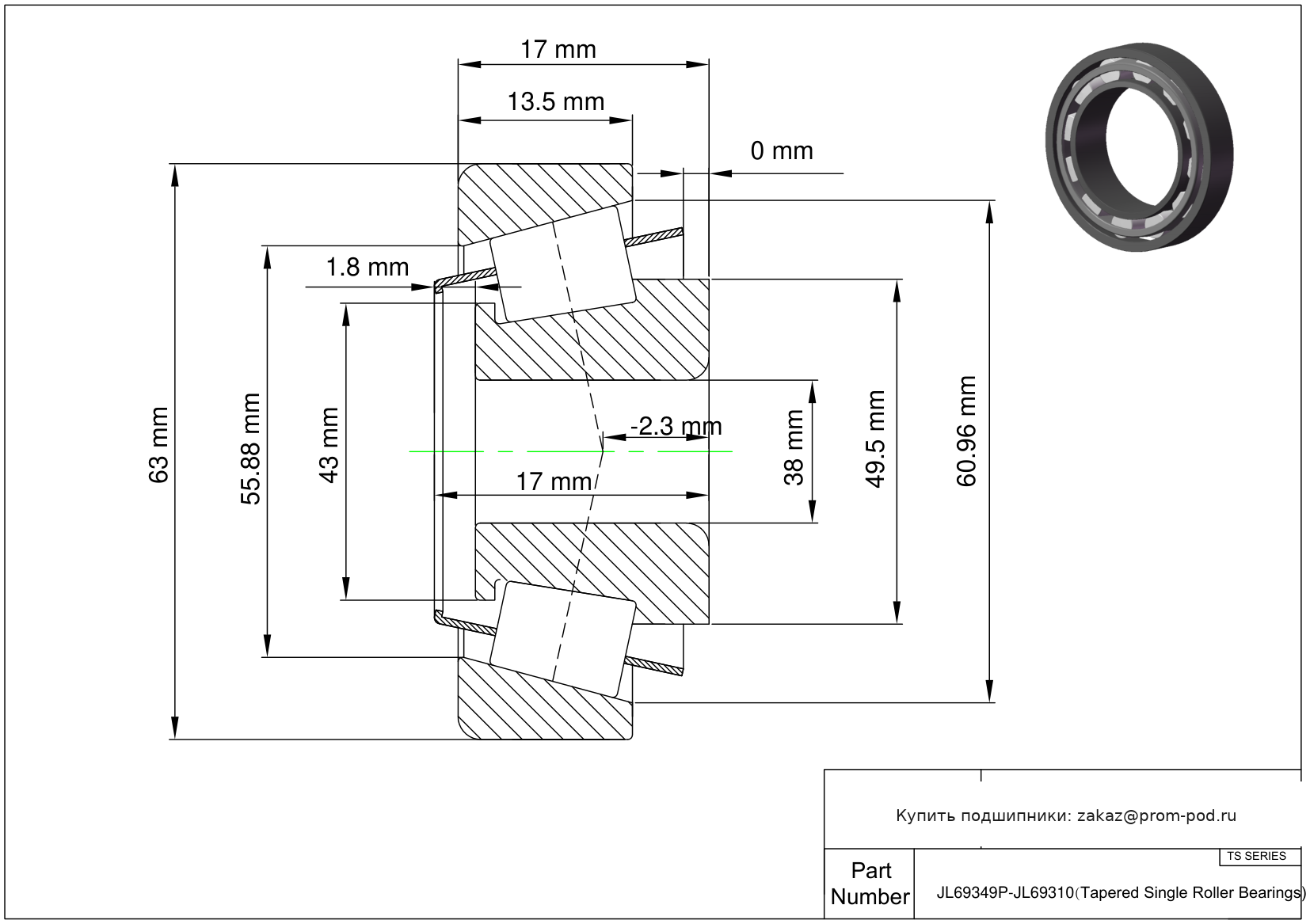

Чертеж JL69349P-JL69310

Технические характеристики JL69349P-JL69310

Основные и дополнительные размеры

Диаметр отверстия
38 mm
Внешний диаметр
63 mm
Ширина
17 mm
Ширина конуса
17 mm
Ширина чашки
13.5 mm

Основные технические параметры

Номер детали
JL69349P-JL69310
Бренд
Timken
Система измерений
Метрическая
Тип подшипника
Роликовый
Для направления нагрузки
Комбинированная
Конструкция
Однорядный
Тип уплотнения
Открытый
Смазка
Обязательная
Тип роликового подшипника
Конический
Тип чашек
Стандартный
Номер детали чашки
JL69310

Допуски

Допустимость диаметра отверстия
-0.012mm до 0
Допуск внешнего диаметра
-0.016mm до 0
Допуск по ширине
+0.2mm до 0
Диапазон температур
-30° to 110 °C
Допуск ширины конуса
-0.1mm до 0
Допуск ширины чашки
-0.15mm до 0

Материалы

Материал кольца
Хромистая сталь
Материал сепаратора
Сталь
Материал роликов
Хромированная сталь

Нагрузка

Динамическая радиальная нагрузка
11475 lbf
Статическая радиальная нагрузка
12375 lbf
Динамическая радиальная нагрузка (90 миллионов оборотов) (C90)
2970 lbf
Динамическое расчетное значение осевого нагружения (90 миллионов вращений) (Ca90)
2117.25 lbf

Сертификация и стандарты

Регламент RoHS
«Соответствует требованиям»
Регламент REACH
«Соответствует требованиям»

Монтажные закругления

Радиус очистки задней поверхности конуса
3.56 mm
Задняя поверхность чашки, радиус до чистоты
1.27 mm

Прочие характеристики

Вес
0.44 lb
Рейтинг ABEC
ABEC-1
Серия
L69300
Тип
Подшипник
Радиальный зазор
Standard (Available in C3/C4/C5)
Номер части конуса
JL69349P
Конус Передняя поверхность Опорный диаметр
43 mm
Диаметр задней стороны конуса
49.5 mm
Передняя поверхность чашки Задний диаметр крепления
60.96 mm
Задняя поверхность чашки, диаметр опорной части
55.88 mm
Зазор между передней поверхностью конуса сепаратора
1.8 mm
Корпус, коническая часть, задний зазор
0 mm
Эффективное расположение центра
-2.3 mm

Модификации JL69349P-JL69310

  • JL69349-JL69310

    Метрическая внутренняя и наружная обойма. AFBMA легкая серия. Символ формы упорной шайбы (только для унифицированных подшипниковых узлов). С упорными шайбами фланца наружного диаметра и фланцевыми упорными шайбами наружного диаметра.

  • JL69349H-JL69310

    Метрическая внутренняя и наружная обойма. AFBMA легкая серия. Символ формы упорной шайбы (только для унифицированных подшипниковых узлов). С упорными шайбами фланца наружного диаметра и фланцевыми упорными шайбами наружного диаметра. Слепое отверстие для штифта в наружном кольце O.D. Опускается, если внутреннее кольцо не поставляется.

  • JL69349A-JL69310

    Метрическая внутренняя и наружная обойма. AFBMA легкая серия. Угол контакта 25 градусов. Символ формы упорной шайбы (только для унифицированных подшипниковых узлов). С упорными шайбами фланца наружного диаметра и фланцевыми упорными шайбами наружного диаметра.

  • JL69349AX-JL69310

    Метрическая внутренняя и наружная обойма. AFBMA легкая серия. Угол контакта 25 градусов. Символ формы упорной шайбы (только для унифицированных подшипниковых узлов). С упорными шайбами фланца наружного диаметра и фланцевыми упорными шайбами наружного диаметра. Граничные размеры не соответствуют серии размеров ISO.

  • JL69349-JL69310P

    Метрическая внутренняя и наружная обойма. AFBMA легкая серия. Символ формы упорной шайбы (только для унифицированных подшипниковых узлов). С упорными шайбами фланца наружного диаметра и фланцевыми упорными шайбами наружного диаметра. Уплотнение с одной стороны.

  • JL69349P-JL69310P

    Метрическая внутренняя и наружная обойма. AFBMA легкая серия. Символ формы упорной шайбы (только для унифицированных подшипниковых узлов). С упорными шайбами фланца наружного диаметра и фланцевыми упорными шайбами наружного диаметра. Уплотнение с одной стороны. Уплотнение с одной стороны.

  • JL69349H-JL69310P

    Метрическая внутренняя и наружная обойма. AFBMA легкая серия. Символ формы упорной шайбы (только для унифицированных подшипниковых узлов). С упорными шайбами фланца наружного диаметра и фланцевыми упорными шайбами наружного диаметра. Уплотнение с одной стороны. Слепое отверстие для штифта в наружном кольце O.D. Опускается, если внутреннее кольцо не поставляется.

  • JL69349A-JL69310P

    Метрическая внутренняя и наружная обойма. AFBMA легкая серия. Угол контакта 25 градусов. Символ формы упорной шайбы (только для унифицированных подшипниковых узлов). С упорными шайбами фланца наружного диаметра и фланцевыми упорными шайбами наружного диаметра. Уплотнение с одной стороны.

  • JL69349AX-JL69310P

    Метрическая внутренняя и наружная обойма. AFBMA легкая серия. Угол контакта 25 градусов. Символ формы упорной шайбы (только для унифицированных подшипниковых узлов). С упорными шайбами фланца наружного диаметра и фланцевыми упорными шайбами наружного диаметра. Уплотнение с одной стороны. Граничные размеры не соответствуют серии размеров ISO.

Аналоги JL69349P-JL69310

  • JL69348-JL69310

    Метрическая внутренняя и наружная обойма. AFBMA легкая серия. Символ формы упорной шайбы (только для унифицированных подшипниковых узлов). С упорными шайбами фланца наружного диаметра и фланцевыми упорными шайбами наружного диаметра.

  • JL69348-JL69310P

    Метрическая внутренняя и наружная обойма. AFBMA легкая серия. Символ формы упорной шайбы (только для унифицированных подшипниковых узлов). С упорными шайбами фланца наружного диаметра и фланцевыми упорными шайбами наружного диаметра. Уплотнение с одной стороны.
