Опорный ролик VHRE-450-A
91313
В наличии
Цена на подшипник VHRE-450-A является расчетной и зависит от следующих факторов:
- Производитель (бренд)
- Наличие на складе в Москве
- Модификация и технические допуски
- Объем заказанного количества
Для уточнения актуальной цены и наличия:
Технические характеристики VHRE-450-A
| Основные и дополнительные размеры | |
|---|---|
| Ширина ролика | 2 |
| Внешний диаметр ролика | 4.5 |
| Основные технические параметры | |
| Номер детали | VHRE-450-A |
| Система измерений | Дюйм |
| Нагрузка | |
| Максимальная статическая нагрузка (фунты силы) | 88.9644 кН |
| Базовая динамическая грузоподъемность (lbf) | 63.4761 кН |
| Динамическая осевая нагрузка (фунт-сила) | 53.3786 кН |
| Прочие характеристики | |
| Длина шпинделя | 2.5 |
| Длина втулки | 1.23 |
| M.e.t. | 1.27 |
| Класс резьбы 2a | 1 1/4-12 |
| Размер шестигранника | 1/2 |
| Диаметр втулки | 1.75 |
| Эксцентриситет | 0.06 |
| Диаметр крышки | 2.312 |
| Выступ крышки | 0.062 |
| Момент вращения (фунт-фут) | 50 |
| Шариковый (bb) или конический (trb) роликовый подшипник | Конический роликовый подшипник |
| Диаметр V-образной канавки | 3 |
| Местоположение V-образного паза | 1 |
Таблица модификаций: Опорный ролик VHRE-450-A
| Маркировка | Базовый тип конструкции | Особенности модификации |
|---|---|---|
| PHRE-450-A | Дюймовый опорный ролик высокоскоростной серии Hi-Roller с эксцентриковой цапфой, плоским наружным кольцом и шариковыми или коническими роликами. | Модификация конструкции. |
| CPHRE-450-A | Дюймовый опорный ролик высокоскоростной серии Hi-Roller с эксцентриковой цапфой, бомбированным наружным кольцом и шариковыми или коническими роликами. | Модификация конструкции. |
| FHRE-450-A | Дюймовый фланцевый опорный ролик серии Hi-Roller с эксцентриковой цапфой, встроенными шариковыми или коническими роликами. | Модификация конструкции. |

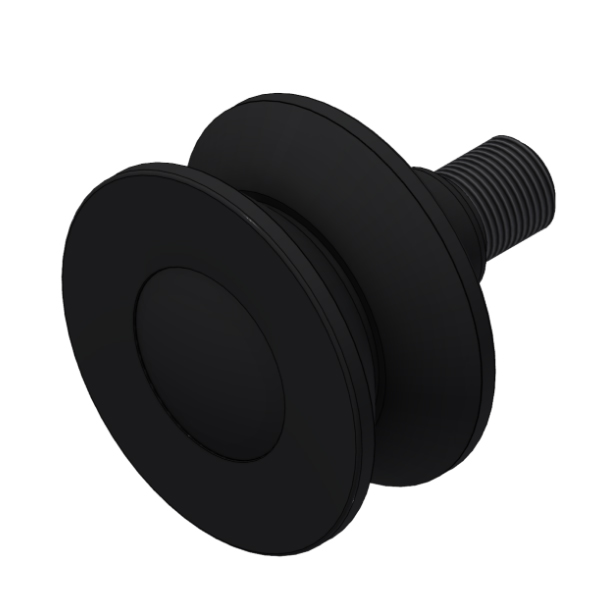

VHRE-A — это усиленный опорный ролик серии Hi-Roller с V-образной канавкой и эксцентриковым креплением. Он предназначен для перемещения по V-образным рельсам и направляющим с одновременным восприятием радиальных и осевых нагрузок. Эксцентриковая конструкция позволяет точно регулировать положение ролика относительно направляющей и устранять зазор в системе.
Конструктивные особенности
- V-образная канавка — обеспечивает точное ведение ролика по соответствующему профилю и препятствует его боковому смещению.
- Эксцентриковое крепление — позволяет изменять положение ролика после установки, регулируя прижим и зазор относительно направляющей.
- Серия Hi-Roller — рассчитана на совместное восприятие радиальных и осевых нагрузок.
- Подшипниковый узел — в зависимости от типоразмера применяются радиальные шариковые или конические роликовые подшипники.
- Крепежная шпилька — обеспечивает компактный и удобный монтаж непосредственно в конструкцию оборудования.
- Шестигранное отверстие — упрощает установку и регулировку положения эксцентрика.
Основные преимущества
- точная регулировка положения ролика;
- высокая радиальная и осевая грузоподъемность;
- надежное ведение по V-образной направляющей;
- возможность регулировки зазора и предварительного натяга;
- устойчивость к интенсивным рабочим нагрузкам;
- компактная конструкция крепления.
Основное применение
VHRE-A применяется в линейных направляющих, конвейерах, транспортных системах, станочном и складском оборудовании, автоматизированных линиях и других механизмах с V-образными рельсами. Эксцентриковое исполнение особенно удобно в системах, где необходимо точно отрегулировать положение и прижим ролика к направляющей.
