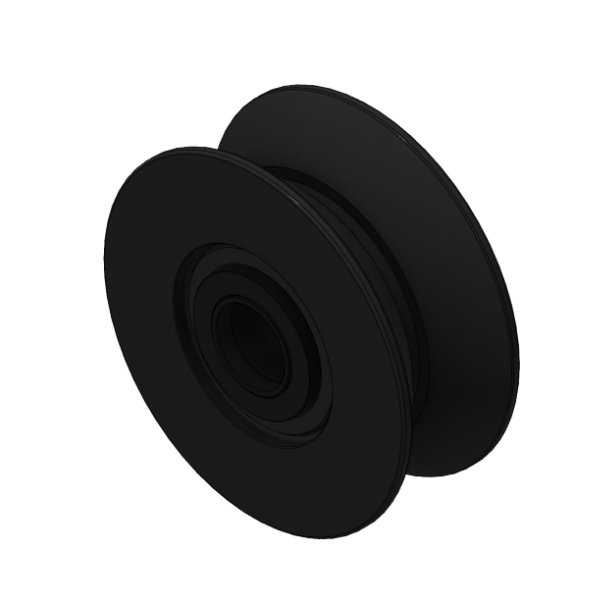

Опорный ролик VHRY-250-A

Carter Cam VHRY-A — серия высоконагруженных роликов Hi-Roller с V-образной канавкой на наружной поверхности. Ролик устанавливается на ось через центральное отверстие и предназначен для движения по соответствующей направляющей или профильной дорожке. V-образный профиль помогает одновременно поддерживать ролик и направлять его относительно рабочей поверхности.

Серия VHRY-A отличается от обычных кулачковых роликов конструкцией типа yoke: вместо встроенной шпильки используется сквозное посадочное отверстие. Это позволяет устанавливать ролик на отдельную ось или крепежный элемент непосредственно в конструкции оборудования.

Особенности серии VHRY-A

• V-образная канавка на наружной поверхности ролика;
• исполнение Hi-Roller для нагруженных механизмов;
• монтаж через центральное отверстие без встроенной шпильки;
• способность воспринимать радиальную и осевую составляющие нагрузки;
• внутренний подшипниковый узел выбирается в зависимости от типоразмера;
• в серии применяются шариковые и конические роликовые подшипники;
• несколько размеров наружного диаметра, ширины ролика и посадочного отверстия.

Для чего нужна V-образная канавка

Профильная канавка позволяет ролику работать по направляющей соответствующей формы и препятствует его боковому смещению. За счет этого VHRY-A может одновременно выполнять функцию опорного и направляющего элемента.

Такое решение востребовано в механизмах, где движение должно происходить по заданной траектории, а обычного цилиндрического ролика недостаточно для стабильного позиционирования.

Преимущества Carter VHRY-A

• совмещение опорной и направляющей функций;
• работа при комбинированных нагрузках;
• возможность эксплуатации на более высоких скоростях по сравнению с традиционными кулачковыми роликами;
• удобное крепление на отдельной оси;
• широкий диапазон типоразмеров;
• возможность применения в тяжелонагруженном промышленном оборудовании;
• V-образный профиль для стабильного движения по направляющей.

Где используется VHRY-A

Ролики Carter VHRY-A применяются в конвейерных и транспортировочных системах, направляющих механизмах, промышленной автоматике, специальных машинах и других узлах, где ролик перемещается по профильной дорожке.

Серия подходит для конструкций, в которых помимо радиальной нагрузки возникает осевое усилие, а положение ролика относительно направляющей необходимо сохранять во время движения.

Как выбрать ролик VHRY-A

При подборе следует учитывать наружный диаметр ролика, его ширину, диаметр посадочного отверстия, размеры V-образной канавки и требуемую грузоподъемность. Для каждого типоразмера Carter устанавливает собственные значения статической, динамической и осевой допустимой нагрузки.

Также необходимо учитывать конструкцию внутреннего подшипника. В зависимости от размера VHRY-A может использовать шариковую либо коническую роликовую опору, поэтому характеристики разных исполнений серии заметно отличаются.

Частые вопросы

Что означает VHRY-A?

VHRY-A — обозначение серии Carter Grooved Yoke Hi-Roller. Это ролики с центральным посадочным отверстием и V-образной канавкой на наружной поверхности.

Чем VHRY-A отличается от обычного кулачкового ролика?

Главное конструктивное отличие — отсутствие встроенной монтажной шпильки. VHRY-A устанавливается через собственное отверстие на отдельную ось или крепежный элемент.

Может ли VHRY-A воспринимать осевую нагрузку?

Да. Ролики семейства Carter Hi-Roller рассчитаны не только на радиальную, но и на осевую составляющую нагрузки. Допустимое значение зависит от конкретного размера.

Во всех VHRY-A используется одинаковый тип подшипника?

Нет. Конструкция зависит от типоразмера. В серии встречаются исполнения с шариковыми и коническими роликовыми подшипниками.

Что учитывать при выборе размера V-образной канавки?

Профиль канавки должен соответствовать направляющей, по которой будет двигаться ролик. Поэтому при подборе важно проверять не только наружный и посадочный диаметры, но и геометрические параметры V-образной рабочей поверхности.
