Подшипник поворотного стола YRTCM260-XL
53875
В наличии
Условия заказа и стоимость
Цена на подшипник YRTCM260-XL является расчетной и зависит от следующих факторов:
- Производитель (бренд)
- Наличие на складе в Москве
- Модификация и технические допуски
- Объем заказанного количества
Минимальная сумма заказа: от 3 000 рублей
Для уточнения актуальной цены и наличия:

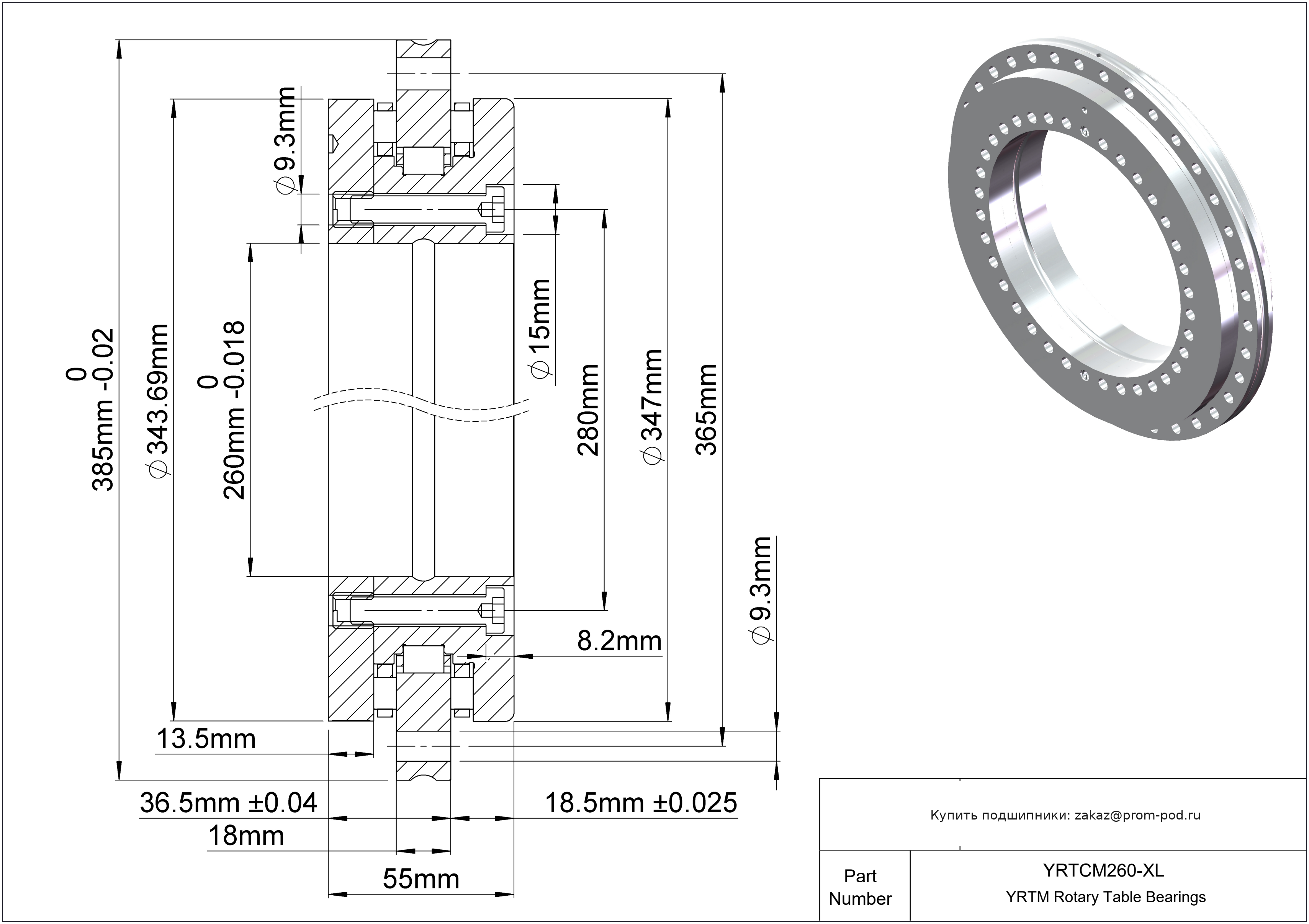

Технические характеристики YRTCM260-XL
| Основные и дополнительные размеры | |
|---|---|
| Диаметр отверстия | 260 мм |
| Внешний диаметр | 385 мм |
| Высота вала шайбы | 13.5 мм |
| Высота | 55 мм |
| Высота контактной поверхности внешнего кольца (H1) | 36.5 мм |
| Высота контактной поверхности внешнего кольца (H2) | 18.5 мм |
| Ширина наружного кольца | 18 мм |
| Основные технические параметры | |
| Номер детали | YRTCM260-XL |
| Бренд | INA |
| Система измерений | Метрическая |
| Допуски | |
| Допуск диаметра отверстия | -0.018 мм до 0 |
| Допуск внешнего диаметра | -0.02 мм до 0 |
| Высота контактной поверхности наружного кольца (H1) Допуск | -0.04 до 0.04 мм |
| Высота контактной поверхности внешнего кольца (H2) Допуски | -0.025 до 0.025 мм |
| Допустимый диапазон температур эксплуатации | -30 ° до 120 °C |
| Нагрузка | |
| Динамическая радиальная нагрузка | 140000 N |
| Статическая радиальная нагрузка | 355000 N |
| Динамическая осевая нагрузка | 168000 N |
| Статическая осевая нагрузка | 1090000 N |
| Прочие характеристики | |
| Максимальная скорость (X1000 об/мин) | 0.3 |
| Вес | 18.3 kg |
| Максимальный диаметр внутреннего кольца | 347 мм |
| Крутящий момент трения подшипника при 5 об/мин | 9 Nm |
| Диаметр окружности посадки фиксирующих отверстий во внешнем кольце | 280 мм |
| Диаметр окружности крепежных отверстий во внутреннем кольце | 365 мм |
| Диаметр отверстий для крепления внутреннего кольца | 9.3 мм |
| Количество крепежных отверстий внутреннего кольца | 34 |
| Диаметр отверстий для крепления внешнего кольца | 9.3 мм |
| Количество отверстий для крепления внешнего кольца | 33 |
| Количество шагов и угол сепарации | 36 x 10° |
| Момент затяжки винта | 34 Nm |
| Количество винтов крепления | 2 |
| Осьовой и радиальный биение | 6 µm |
| Осевая жесткость набора катящихся элементов | 19000 N/µm |
| Радиальная жесткость набора катящихся элементов | 8100 N/µm |
| Уклоняемая жесткость набора качения | 265000 Nm/mrad |
| Диаметр зенкования крепежных отверстий | 15 мм |
| ГлубинаCountersunk-отверстий для крепления | 8.2 мм |
| Резьбовое отверстие для извлечения | M12 |
| Количество резьб для извлечения | 3 |
| Осьовая жесткость положения подшипника | 6900 N/µm |
| Радиальная жесткость положения подшипника | 5300 N/µm |
| Наклонная жесткость положения подшипника | 82000 Nm/mrad |
| Диаметр размерной шкалы на шайбе для расположения вала | 343.69 мм |
Таблица модификаций: Подшипник поворотного стола YRTCM260-XL
| Маркировка | Базовый тип конструкции | Особенности модификации |
|---|---|---|
| YRTC260-XL | Прецизионный аксиально-радиальный подшипник поворотного стола повышенной жесткости и точности. | |
| YRTS260 | Высокоскоростной прецизионный аксиально-радиальный подшипник поворотного стола с пониженным моментом трения. | Основное исполнение. |
| YRTCMA260-XL | Прецизионный подшипник поворотного стола со встроенной абсолютной индуктивной/магнитной системой измерения угла поворота. | |
| YRTSM260 | Высокоскоростной подшипник поворотного стола со встроенной инкрементальной магнитной системой измерения угла поворота. | Основное исполнение. |
| YRTSMA260 | Высокоскоростной подшипник поворотного стола со встроенной абсолютной индуктивной/магнитной системой измерения угла поворота. | Основное исполнение. |
| YRTCMI260-XL | Прецизионный подшипник поворотного стола со встроенной индуктивной инкрементальной измерительной системой угла поворота. |
