Подшипник поворотного стола YRTCMI180-XL
53896
В наличии
Условия заказа и стоимость
Цена на подшипник YRTCMI180-XL является расчетной и зависит от следующих факторов:
- Производитель (бренд)
- Наличие на складе в Москве
- Модификация и технические допуски
- Объем заказанного количества
Минимальная сумма заказа: от 3 000 рублей
Для уточнения актуальной цены и наличия:

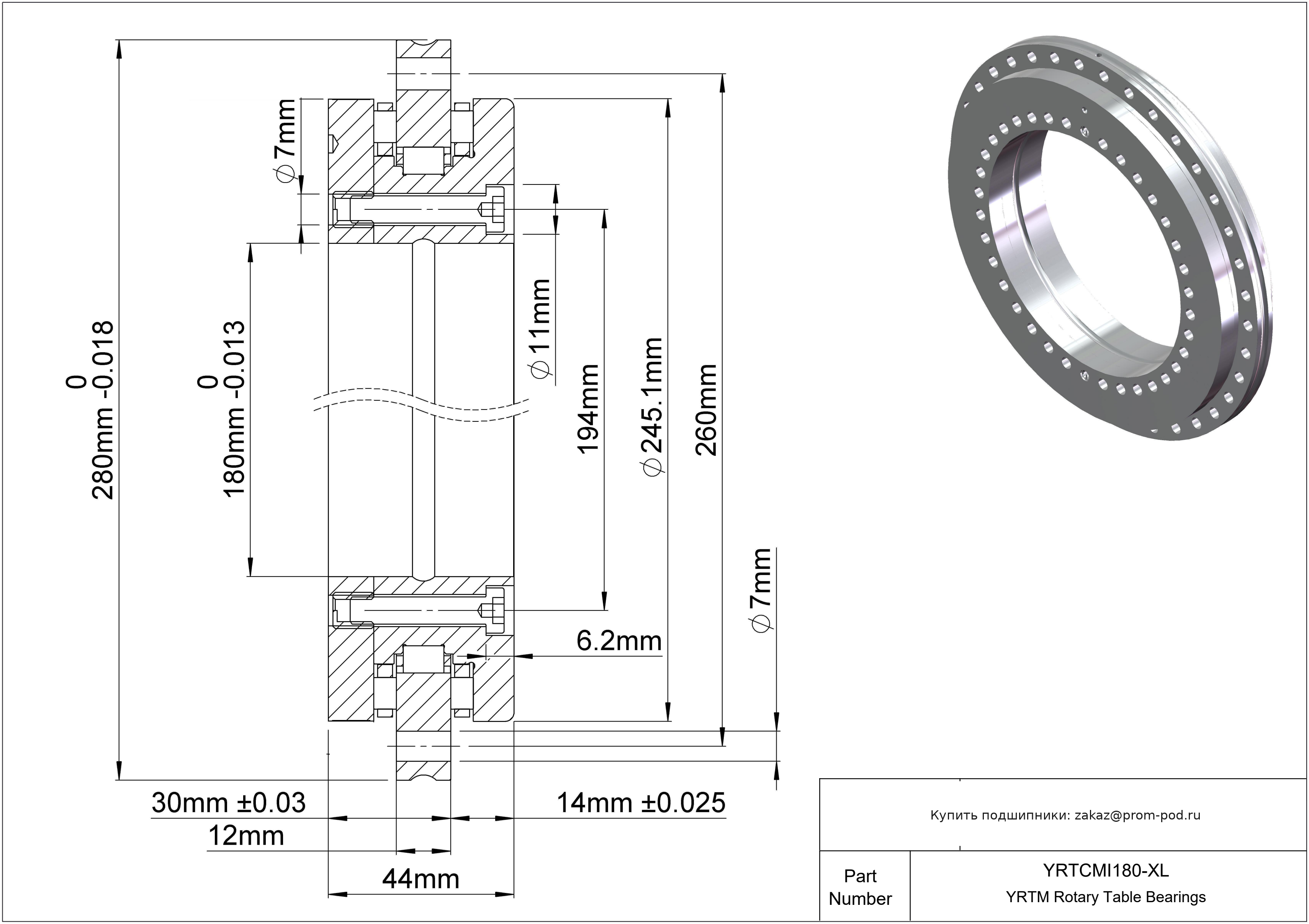

Технические характеристики YRTCMI180-XL
| Основные и дополнительные размеры | |
|---|---|
| Диаметр отверстия | 180 мм |
| Внешний диаметр | 280 мм |
| Высота | 50 мм |
| Высота контактной поверхности внешнего кольца (H1) | 29 мм |
| Высота контактной поверхности внешнего кольца (H2) | 21 мм |
| Ширина наружного кольца | 15 мм |
| Основные технические параметры | |
| Номер детали | YRTCMI180-XL |
| Бренд | INA |
| Система измерений | Метрическая |
| Допуски | |
| Допуск диаметра отверстия | -0.013 до 0 мм |
| Допуск внешнего диаметра | -0.018 до 0 мм |
| Допустимый диапазон температур эксплуатации | -30 ° до 120 °C |
| Нагрузка | |
| Динамическая радиальная нагрузка | 100000 N |
| Статическая радиальная нагрузка | 200000 N |
| Динамическая осевая нагрузка | 134000 N |
| Статическая осевая нагрузка | 730000 N |
| Прочие характеристики | |
| Максимальная скорость (X1000 об/мин) | 0.6 |
| Вес | 8.2 kg |
| Максимальный диаметр внутреннего кольца | 245.1 мм |
| Диаметр окружности посадки фиксирующих отверстий во внешнем кольце | 194 мм |
| Диаметр окружности крепежных отверстий во внутреннем кольце | 260 мм |
| Диаметр отверстий для крепления внутреннего кольца | 7 мм |
| Количество крепежных отверстий внутреннего кольца | 46 |
| Диаметр отверстий для крепления внешнего кольца | 7 мм |
| Количество отверстий для крепления внешнего кольца | 45 |
| Количество шагов и угол сепарации | 7.5 ° |
| Момент затяжки винта | 14 Nm |
| Количество винтов крепления | 2 |
| Осьовой и радиальный биение | 4 µm |
| Осевая жесткость позиции подшипника | 4700 N/µm |
| Радиальная жесткость подшипника положения | 3600 N/µm |
| Наклонная жесткость положения подшипника | 29000 Nm/mrad |
| Осевая жесткость набора катящихся элементов | 13500 N/µm |
| Радиальная жесткость набора катящихся элементов | 5300 N/µm |
| Уклоняемая жесткость набора качения | 88500 Nm/mrad |
| Диаметр зенкования крепежных отверстий | 11 мм |
| ГлубинаCountersunk-отверстий для крепления | 6.2 мм |
| Резьбовое отверстие для извлечения | M8 |
| Количество резьб для извлечения | 3 |
| Момент трения подшипника при 5 об/мин | 5 Nm |
Таблица модификаций: Подшипник поворотного стола YRTCMI180-XL
| Маркировка | Базовый тип конструкции | Особенности модификации |
|---|---|---|
| YRTC180-XL | Прецизионный аксиально-радиальный подшипник поворотного стола повышенной жесткости и точности. | |
| YRTCM180-XL | Прецизионный подшипник поворотного стола со встроенной инкрементальной магнитной системой измерения угла поворота. | |
| YRTCMA180-XL | Прецизионный подшипник поворотного стола со встроенной абсолютной индуктивной/магнитной системой измерения угла поворота. |
