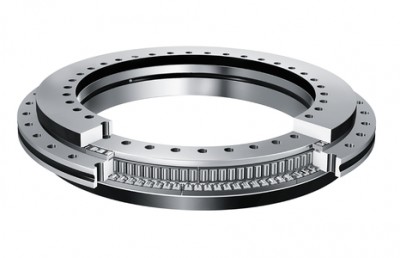

Прецизионные подшипники поворотного стола YRTS  

Двусторонние упорно-радиальные роликоподшипники серии YRTS разработаны специально для применения в быстроходных поворотных столах современных обрабатывающих центров. В отличие от базовой серии YRT, данные узлы оптимизированы для работы на значительно более высоких частотах вращения при сохранении жесткости конструкции. Это достигается за счет измененной геометрии дорожек качения и применения специальных полимерных сепараторов, снижающих тепловыделение.

Основная задача подшипников YRTS заключается в обеспечении прецизионной точности позиционирования планшайбы поворотного стола под воздействием динамических нагрузок. Конструкция эффективно сопротивляется опрокидывающим моментам, возникающим при консольном фрезеровании или тяжелом точении. Стабильность геометрических параметров узла гарантирует отсутствие вибраций и шероховатости на обрабатываемой поверхности детали.

Конструктивные особенности и распределение нагрузок в узлах YRTS

Осевая часть подшипникового узла YRTS состоит из двух рядов цилиндрических роликов, расположенных перпендикулярно оси вращения и разделенных массивным фланцевым кольцом. Такое пространственное расположение позволяет воспринимать колоссальные двухсторонние осевые усилия, возникающие при зажиме заготовки и врезании инструмента. Предварительный натяг в осевом направлении закладывается еще на этапе производства, что исключает осевой люфт в процессе эксплуатации.

Радиальная составляющая нагрузки компенсируется третьим, центрирующим рядом цилиндрических роликов, который интегрирован во внутреннее кольцо подшипника. Данный радиальный ряд имеет бессепараторное исполнение с максимальным заполнением телами качения, что обеспечивает предельную радиальную жесткость опоры. Совмещение трех рядов роликов в едином корпусе позволяет минимизировать габариты поворотного узла без потери его несущей способности.

Монтажные отверстия, выполненные непосредственно на наружном и внутреннем кольцах подшипника YRTS, существенно упрощают его интеграцию в корпус поворотного стола. Крепление высокопрочными болтами напрямую к сопрягаемым деталям станка исключает необходимость использования прижимных крышек. Это не только снижает общую массу поворотной оси, но и предотвращает перекосы колец при монтаже.

Специфика применения в поворотных столах и прецизионных осях

В поворотных столах с прямым приводом от моментных двигателей подшипники YRTS являются безальтернативным решением благодаря низкому моменту страгивания. Отсутствие механических передач требует от опоры минимального и стабильного сопротивления вращению во всем диапазоне скоростей. Низкое трение предотвращает перегрев ротора двигателя, сохраняя точность позиционирования оси в пределах единиц угловых секунд.

При интеграции в поворотные фрезерные головки пятиосевых станков подшипники YRTS обеспечивают жесткость при непрерывной интерполяции. Способность выдерживать знакопеременные опрокидывающие моменты позволяет вести обработку сложных пространственных поверхностей на высоких скоростях подачи. Высокая демпфирующая способность роликовых тел качения эффективно гасит микровибрации, возникающие при прерывистом резании.

В скоростных делительных столах автоматических сборочных линий подшипники этой серии гарантируют минимальное время цикла за счет быстрого разгона и торможения. Сниженный момент инерции вращающихся частей подшипника уменьшает нагрузку на сервопривод, продлевая общий ресурс приводного механизма. Стабильность преднатяга исключает появление зазоров даже после миллионов циклов позиционирования.

Как правильно подобрать и купить подшипники серии YRTS

Процесс подбора прецизионного подшипника для поворотного стола требует детального анализа рабочих параметров оборудования. Важно учитывать не только монтажные размеры вала и корпуса, но и предельную частоту вращения, а также величину динамического опрокидывающего момента. Несоответствие класса точности подшипника требованиям станка может привести к преждевременному износу и потере геометрической точности обработки.

В каталоге представлены оригинальные компоненты серии YRTS, прошедшие строгий метрологический контроль на заводе. Чтобы подобрать оптимальный типоразмер под конкретные условия нагружения и температурный режим, воспользуйтесь техническими спецификациями в карточках товаров. Актуальная цена на каждую модификацию предоставляется по запросу в зависимости от требуемого класса точности. Вы можете купить сертифицированные подшипники поворотного стола, выбрав нужные параметры в системе фильтрации сайта или отправив точную заводскую маркировку нашим техническим специалистам для подбора аналога.
