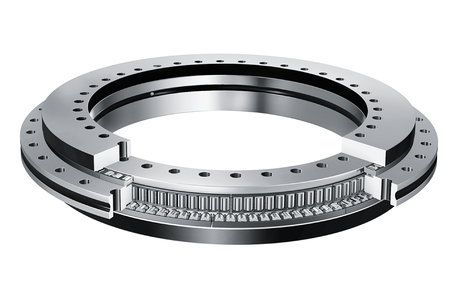

Подшипник поворотного стола YRTS460
53871
В наличии
Условия заказа и стоимость
Цена на подшипник YRTS460 является расчетной и зависит от следующих факторов:
- Производитель (бренд)
- Наличие на складе в Москве
- Модификация и технические допуски
- Объем заказанного количества
Минимальная сумма заказа: от 3 000 рублей
Для уточнения актуальной цены и наличия:

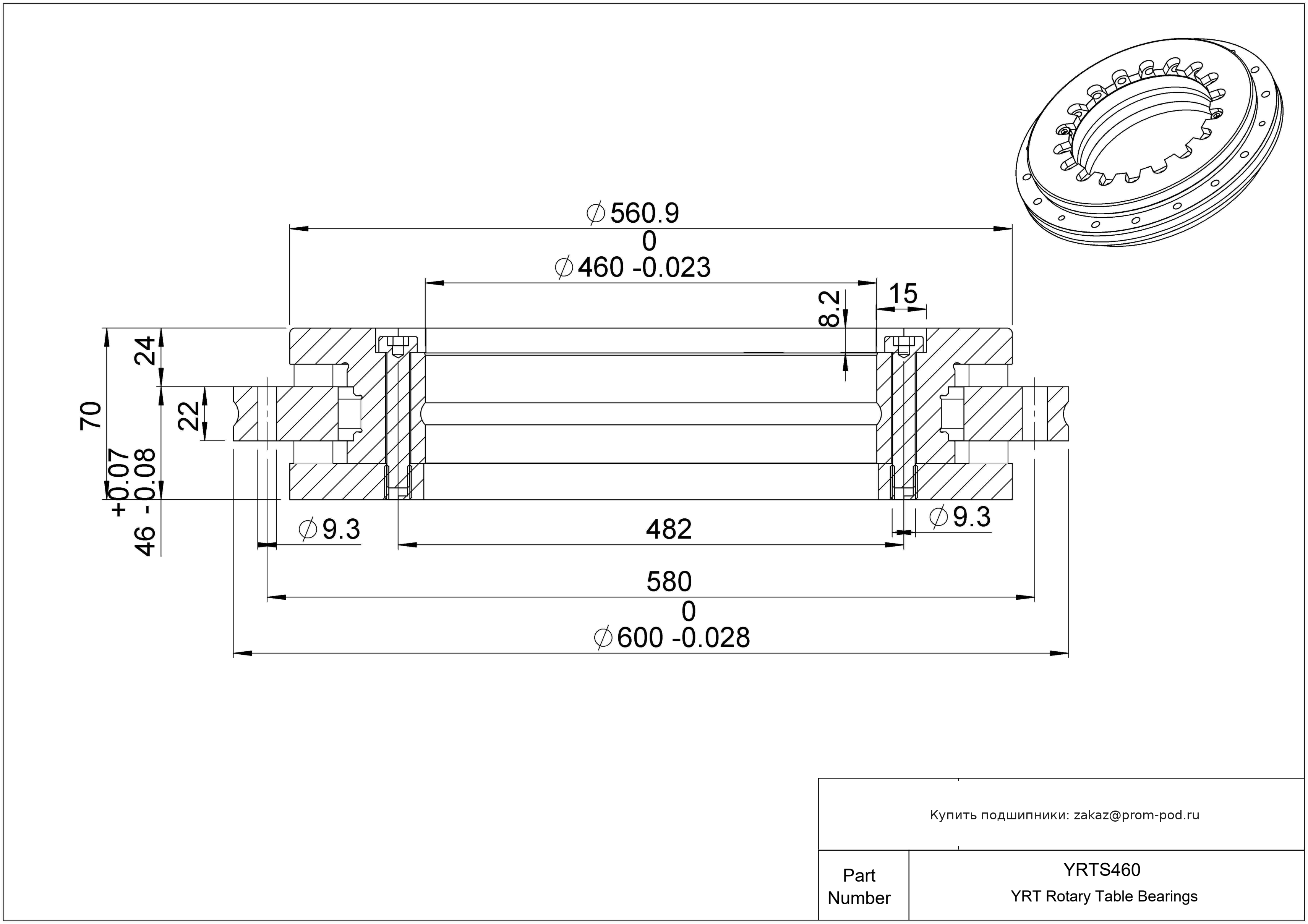

Технические характеристики YRTS460
| Основные и дополнительные размеры | |
|---|---|
| Диаметр отверстия | 460 мм |
| Внешний диаметр | 600 мм |
| Высота | 70 мм |
| Высота контактной поверхности внешнего кольца (H1) | 46 мм |
| Высота контактной поверхности внешнего кольца (H2) | 24 мм |
| Ширина наружного кольца | 22 мм |
| Основные технические параметры | |
| Номер детали | YRTS460 |
| Бренд | INA |
| Система измерений | Метрическая |
| Допуски | |
| Допуск диаметра отверстия | -0.023 мм до 0 |
| Допуск внешнего диаметра | -0.028 мм до 0 |
| Высота контактной поверхности наружного кольца (H1) Допуск | -0.08 до 0.07 мм |
| Допустимый диапазон температур эксплуатации | -30 ° до 120 °C |
| Нагрузка | |
| Динамическая радиальная нагрузка | 168000 N |
| Статическая радиальная нагрузка | 570000 N |
| Динамическая осевая нагрузка | 221000 N |
| Статическая осевая нагрузка | 1690000 N |
| Прочие характеристики | |
| Максимальная скорость (X1000 об/мин) | 0.56 |
| Вес | 45 kg |
| Максимальный диаметр внутреннего кольца | 560.9 мм |
| Диаметр окружности посадки фиксирующих отверстий во внешнем кольце | 482 мм |
| Диаметр окружности крепежных отверстий во внутреннем кольце | 580 мм |
| Диаметр отверстий для крепления внутреннего кольца | 9.3 мм |
| Количество крепежных отверстий внутреннего кольца | 46 |
| Диаметр отверстий для крепления внешнего кольца | 9.3 мм |
| Количество отверстий для крепления внешнего кольца | 45 |
| Количество шагов и угол сепарации | 48 x 7.5° |
| Момент затяжки винта | 34 Nm |
| Количество винтов крепления | 2 |
| Осьовой и радиальный биение | 6 µm |
| Осевая жесткость набора катящихся элементов | 25400 N/µm |
| Радиальная жесткость набора катящихся элементов | 9500 N/µm |
| Уклоняемая жесткость набора качения | 843000 Nm/mrad |
| Диаметр зенкования крепежных отверстий | 15 мм |
| ГлубинаCountersunk-отверстий для крепления | 8.2 мм |
| Резьбовое отверстие для извлечения | M12 |
| Количество резьб для извлечения | 3 |
| Осьовая жесткость положения подшипника | 8900 N/µm |
| Радиальная жесткость положения подшипника | 1800 N/µm |
| Наклонная жесткость положения подшипника | 280000 Nm/mrad |
| Момент инерции для вращающегося наружного кольца | 7379 kg * cm^2 |
| Массовый момент инерции для вращающегося внутреннего кольца | 15738 kg * cm^2 |
Таблица модификаций: Подшипник поворотного стола YRTS460
| Маркировка | Базовый тип конструкции | Особенности модификации |
|---|---|---|
| YRTC460-XL | Прецизионный аксиально-радиальный подшипник поворотного стола повышенной жесткости и точности. | |
| YRTCM460-XL | Прецизионный подшипник поворотного стола со встроенной инкрементальной магнитной системой измерения угла поворота. | |
| YRTCMA460-XL | Прецизионный подшипник поворотного стола со встроенной абсолютной индуктивной/магнитной системой измерения угла поворота. | |
| YRTSM460 | Высокоскоростной подшипник поворотного стола со встроенной инкрементальной магнитной системой измерения угла поворота. | Основное исполнение. |
| YRTSMA460 | Высокоскоростной подшипник поворотного стола со встроенной абсолютной индуктивной/магнитной системой измерения угла поворота. | Основное исполнение. |
| YRTCMI460-XL | Прецизионный подшипник поворотного стола со встроенной индуктивной инкрементальной измерительной системой угла поворота. |
