Радиально-упорные шарикоподшипники  

Влияние угла контакта на несущую способность

Главной рабочей характеристикой радиально-упорного подшипника является угол контакта, определяющий соотношение воспринимаемых им сил. Под этим параметром понимается угол между линией, соединяющей точки касания шарика с дорожками качения в радиальной плоскости, и перпендикуляром к оси вращения. Чем больше этот угол, тем выше осевая грузоподъемность узла, однако при этом пропорционально снижается предельно допустимая скорость вращения вала.

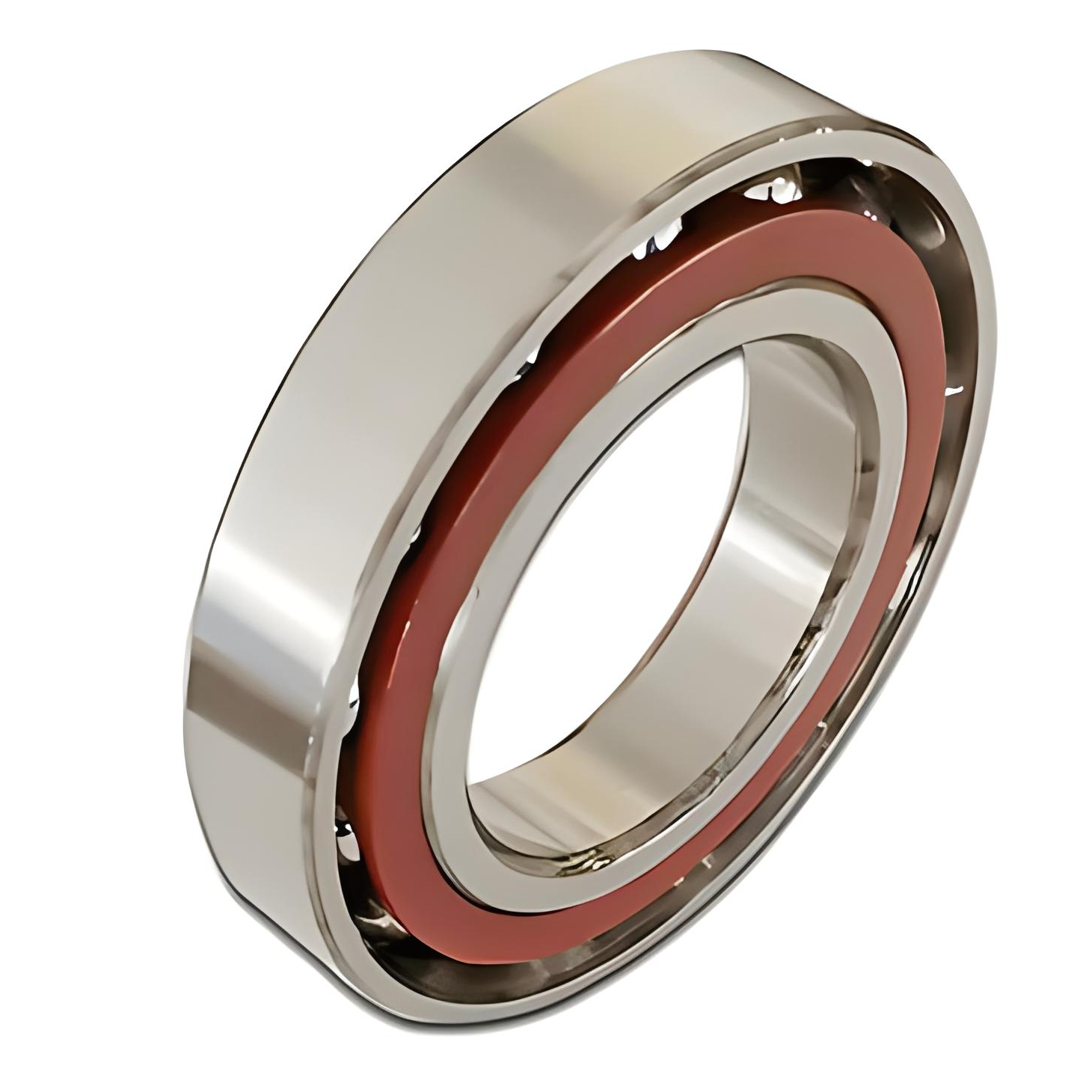

Модификации с углом контакта 15 градусов (обозначаемые индексом C) ориентированы на работу в сверхвысокооборотистых узлах, таких как электрошпиндели металлообрабатывающих станков. Они обладают минимальным тепловыделением при трении и обеспечивают максимальную жесткость в радиальном направлении.

Исполнения с углом контакта 25 градусов (обозначение A5) представляют собой сбалансированное решение для средних скоростей и умеренных осевых воздействий. Их часто применяют в редукторах и насосном оборудовании общего назначения.

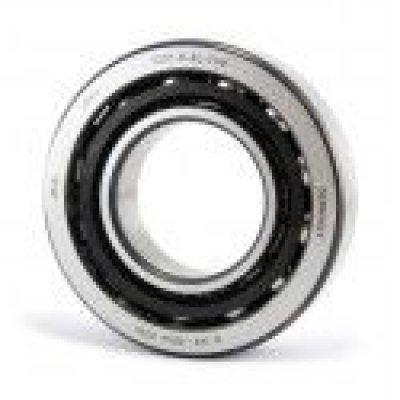

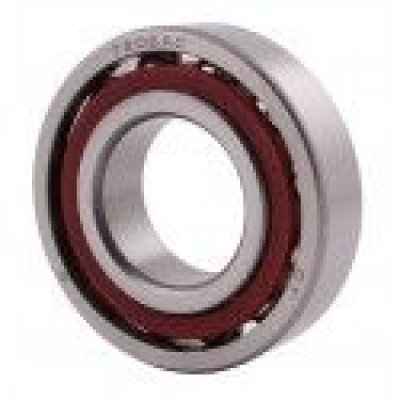

Изделия с углом контакта 40 градусов (обозначаемые литерой B) рассчитаны на восприятие значительных осевых усилий при относительно невысоких оборотах. Данный тип опор незаменим в тяжелом машиностроении и винтовых передачах.

Классификация по рядности и схемам установки

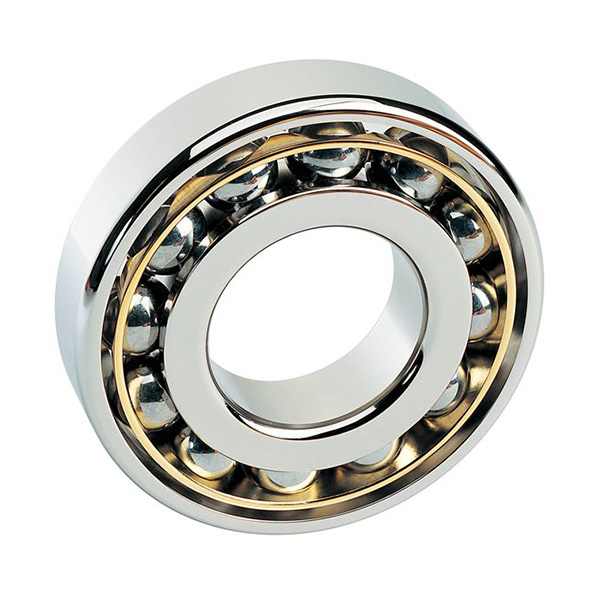

Однорядные радиально-упорные шарикоподшипники способны воспринимать осевую нагрузку только в одном направлении. По этой причине их практически никогда не монтируют одиночно, а устанавливают парами, создавая взаимное противодействие. Это позволяет жестко зафиксировать вал в обоих направлениях и исключить осевой люфт.

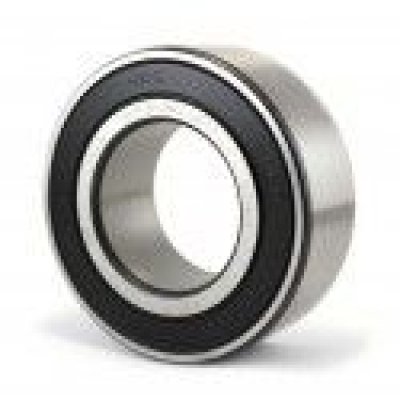

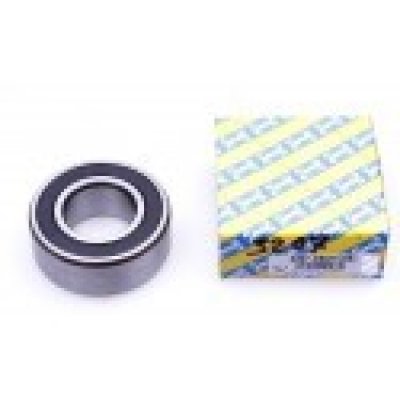

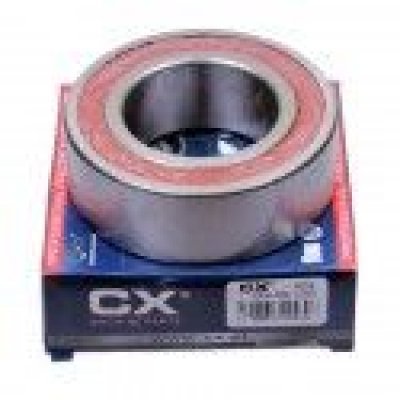

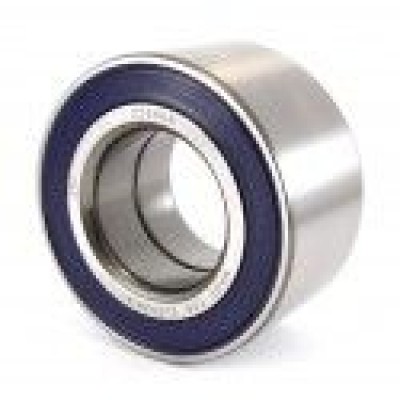

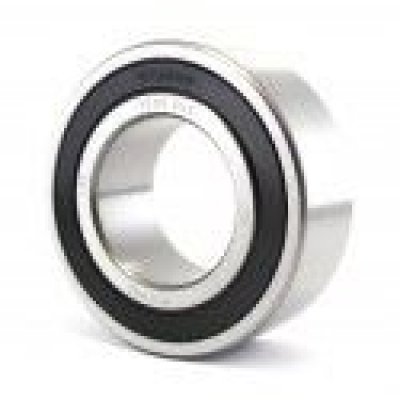

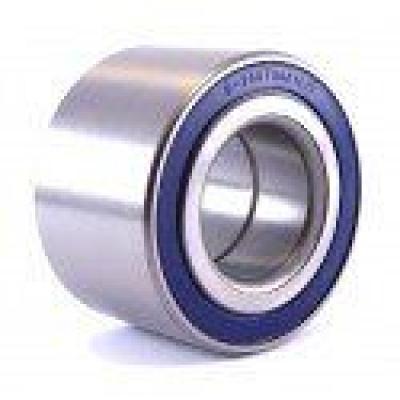

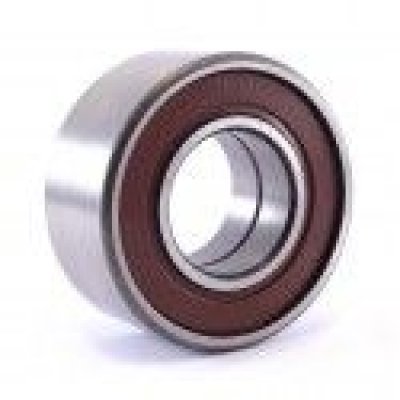

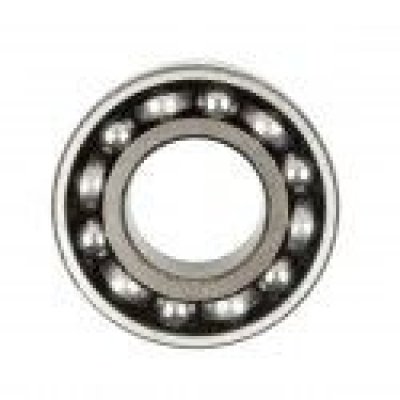

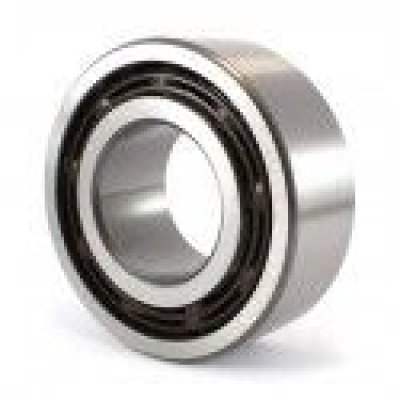

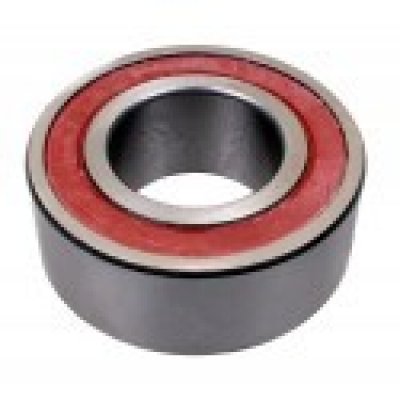

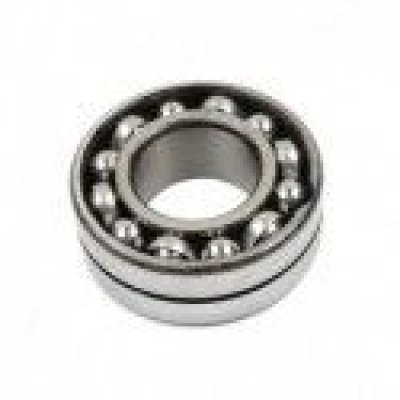

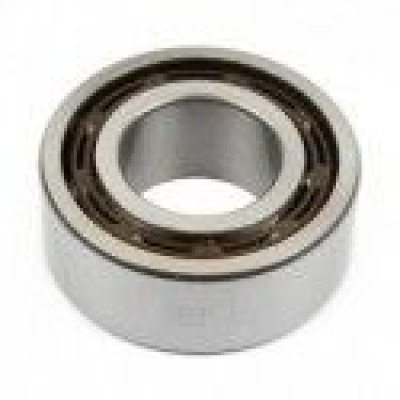

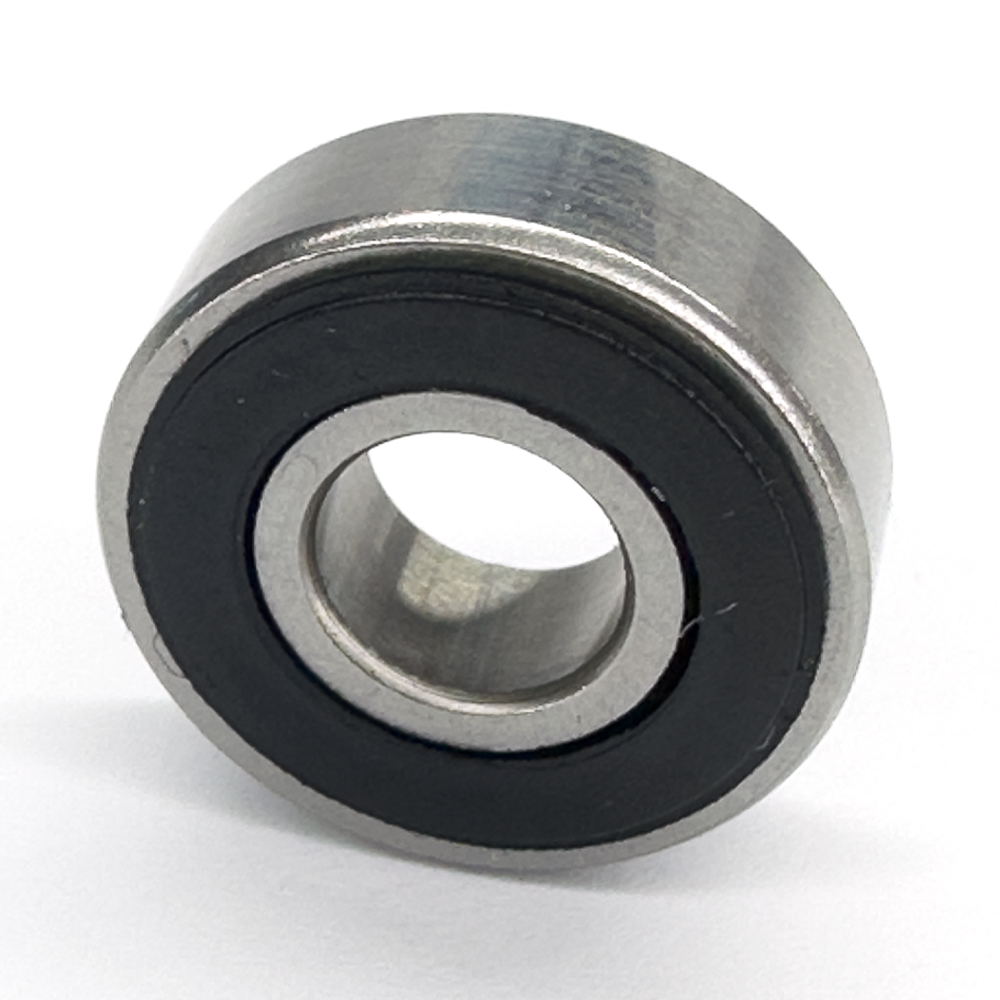

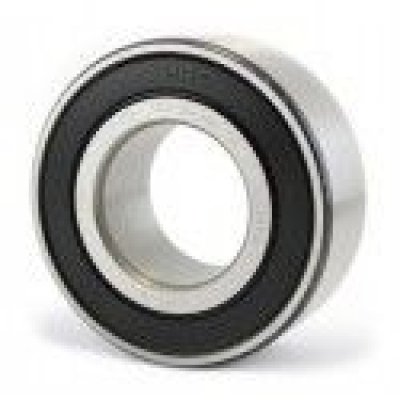

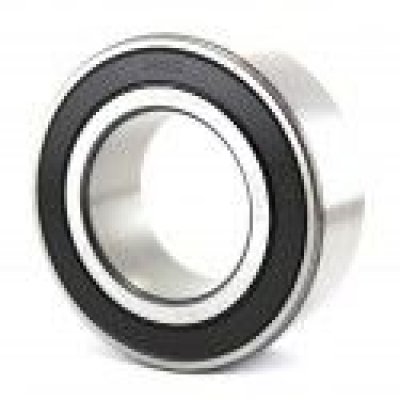

Двухрядные радиально-упорные подшипники конструктивно объединяют в себе два однорядных узла с О-образной схемой расположения дорожек качения. Они представляют собой готовый к монтажу компактный элемент, способный воспринимать двусторонние осевые и радиальные нагрузки, а также противостоять опрокидывающим моментам.

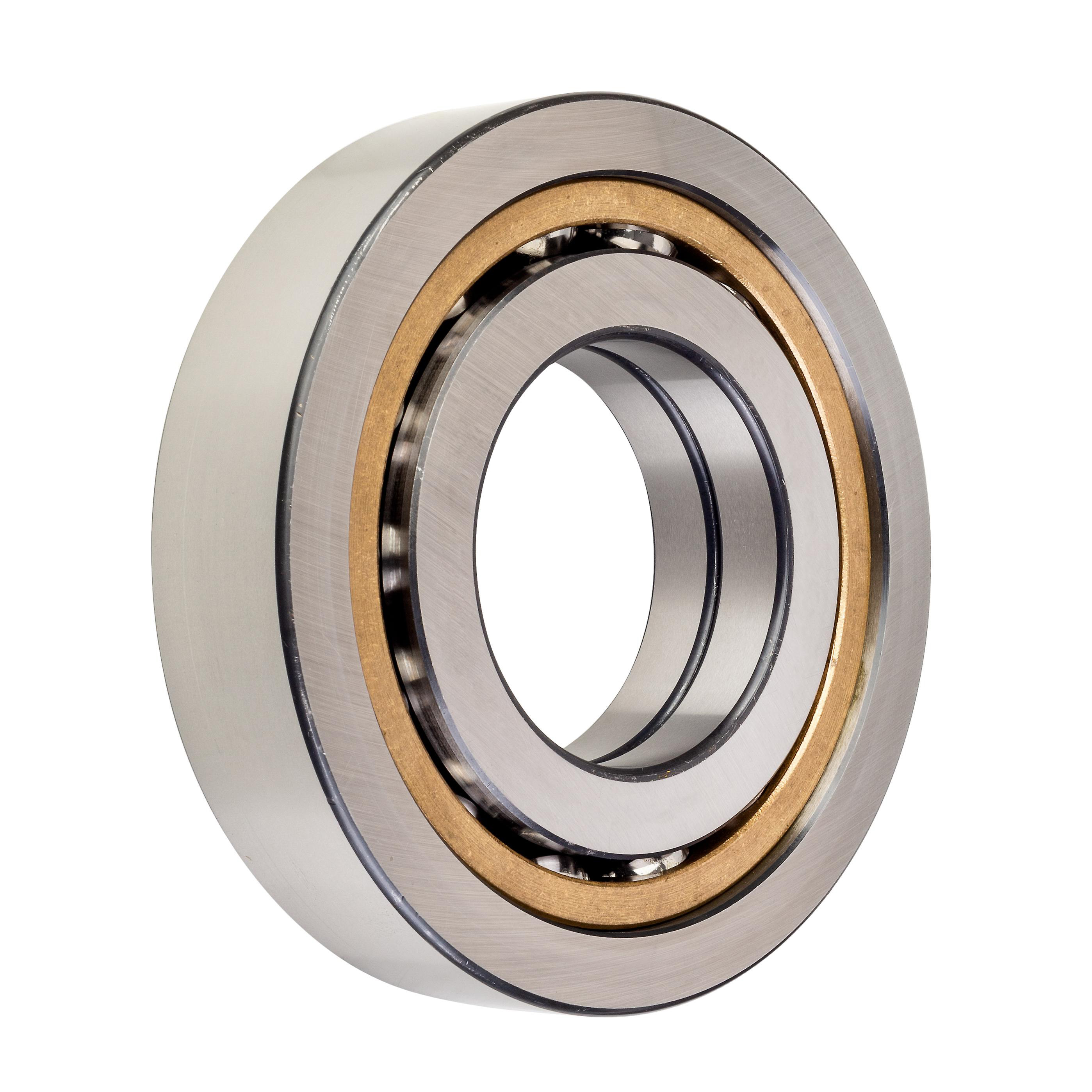

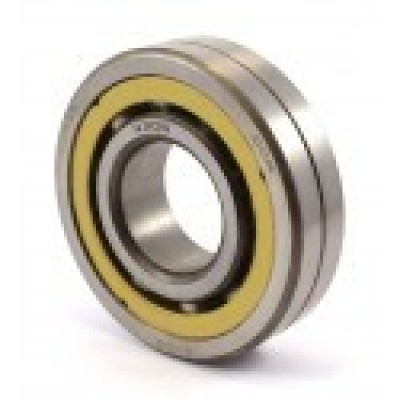

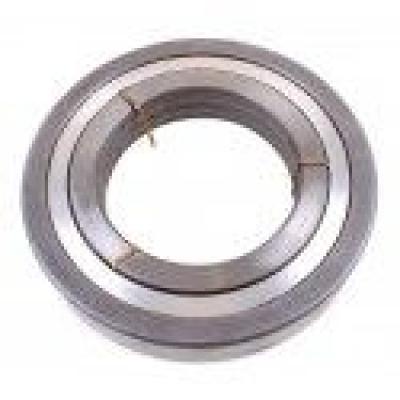

Подшипники с четырехточечным контактом снабжены разъемным внутренним или наружным кольцом и способны воспринимать осевые силы в обоих направлениях при существенно меньших габаритах по ширине. Они находят применение в редукторах, где пространство для монтажа опор жестко ограничено.

Материалы сепараторов и прецизионный натяг

Для работы на высоких скоростях критически важен материал, из которого изготовлен сепаратор подшипника. Полиамидные сепараторы, армированные стекловолокном, отличаются малым весом, низким коэффициентом трения и отличной эластичностью. Они идеально подходят для стандартных промышленных условий эксплуатации с умеренными рабочими температурами.

Латунные массивные сепараторы, обработанные механическим способом, применяются в узлах с повышенными требованиями к прочности и стойкости к вибрациям. Такие элементы стабильно работают в условиях экстремальных температур и при дефиците смазочного материала.

Как правильно подобрать и купить радиально-упорный подшипник

Чтобы безошибочно подобрать радиально-упорный узел, необходимо учитывать не только геометрические размеры, но и класс точности по шкале ISO или ГОСТ. Также важно обращать внимание на величину предварительного натяга, который может быть легким, средним или тяжелым. От этого параметра напрямую зависит жесткость шпиндельного узла и конечная цена готового изделия.

В нашем каталоге представлены комплектующие известных российских и мировых брендов, где вы можете сравнить технические параметры и купить необходимые детали для вашего оборудования. Для точного подбора воспользуйтесь интерактивной системой фильтрации по размерам и нагрузкам на нашем сайте. Если вам требуется профессиональная консультация, отправьте заводскую маркировку или эскиз узла нашим техническим специалистам через форму обратной связи.
