Упорные игольчатые роликовые подшипники и упорные шайбы  

Конструктивные особенности упорных сепараторов и шайб

Упорные сепараторы в сочетании с люфтовыми шайбами образуют чрезвычайно жесткую и компактную систему восприятия осевых сил. В отличие от радиальных подшипников, здесь тела качения — будь то шарики или цилиндрические ролики — располагаются в одной плоскости, перпендикулярной оси вращения. Такая геометрия исключает возникновение радиальных сил внутри самого узла, направляя весь вектор нагрузки строго вдоль вала.

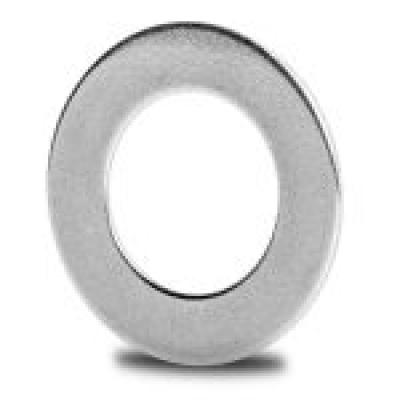

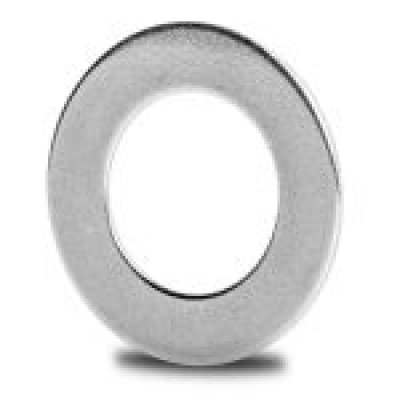

Упорные шайбы делятся на тугие, монтируемые непосредственно на вал с натягом, и свободные, центрируемые по корпусу с гарантированным зазором. Тонкие промежуточные шайбы серии AS изготавливаются из пружинной стали и используются в условиях жесткого дефицита пространства, когда сопряженные детали узла могут служить дорожками качения. Более массивные шлифованные шайбы серий WS и GS обеспечивают максимальную жесткость и применяются при экстремальных осевых давлениях.

Материалы и типы упорных сепараторов

Штампованные стальные сепараторы являются наиболее распространенным решением для стандартных условий эксплуатации. Они обладают высокой механической прочностью при малом весе, что снижает инерционность узла при резких изменениях частоты вращения. Такие элементы оптимально работают в условиях обильной смазки жидким маслом.

Массивные латунные сепараторы изготавливаются методом механической обработки и ориентированы на работу в тяжелых условиях с высокими центробежными силами. Латунь обладает отличными антифрикционными свойствами и эффективно отводит тепло от зоны контакта тел качения с дорожками. Данный тип сепараторов незаменим в мощных редукторах и компрессорных установках.

Полиамидные сепараторы, армированные стекловолокном, отличаются минимальным коэффициентом трения и способностью работать при кратковременном масляном голодании. Они существенно снижают уровень шума и вибрации работающего механизма, однако имеют температурные ограничения до 120 градусов Цельсия. Их применение оправдано в высокоточных приборах и бытовой технике.

Области применения и специфика монтажа

Основной сферой применения упорных сепараторов и шайб являются узлы, где требуется обеспечить высокую осевую жесткость при минимальной осевой высоте. Их устанавливают в автомобильные трансмиссии, винтовые компрессоры, буровое оборудование и поворотные механизмы кранов. Способность выдерживать колоссальные статические нагрузки делает их незаменимыми в гидроцилиндрах и прессах.

При монтаже данных компонентов критически важно обеспечить строгую перпендикулярность опорных поверхностей корпуса и вала относительно оси вращения. Даже незначительный перекос приводит к неравномерному распределению нагрузки по телам качения, вызывая локальный перегрев и преждевременный выход узла из строя. Также необходимо строго контролировать предварительный натяг, чтобы избежать проскальзывания роликов при минимальных нагрузках.

Как правильно подобрать и купить упорные элементы

Чтобы безошибочно подобрать упорные сепараторы и шайбы, необходимо учитывать не только геометрические размеры, но и кинематику конкретного узла. Важно сопоставить предельную частоту вращения механизма с возможностями материала сепаратора, а также рассчитать эквивалентную динамическую нагрузку. Итоговая цена комплекта напрямую зависит от выбранного класса точности шайб и материала удерживающего устройства.

В нашем каталоге представлен широкий ассортимент компонентов для решения любых инженерных задач. Вы можете самостоятельно отфильтровать детали по внутреннему диаметру, толщине шайб и типу тел качения, чтобы купить оптимальный комплект. Если вам требуется профессиональная консультация или необходимо подобрать точный аналог по редкой спецификации, пришлите заводскую маркировку или чертеж узла нашим техническим специалистам для оперативного подбора.
