Шариковый подшипник 314WDN

Фото 314WDN

314WDN

В наличии

Радиальный шариковый подшипник Timken Fafnir с максимальной проводимостью 200 Вт, 300 Вт, поперечное сечение подшипника 1/2 площади, одинарные манжетные уплотнения - стандарт, максимальная грузоподьемность, слот для ввода шариков

Размер: 70x150x35 мм

Цена по запросу

Заказать

Условия заказа и стоимость

Цена на подшипник 314WDN является расчетной и зависит от следующих факторов:

  • Производитель (бренд)
  • Наличие на складе в Москве
  • Модификация и технические допуски
  • Объем заказанного количества
Минимальная сумма заказа: от 3 000 рублей

Для уточнения актуальной цены и наличия:

+7 (499) 229 4033 zakaz@prom-pod.ru

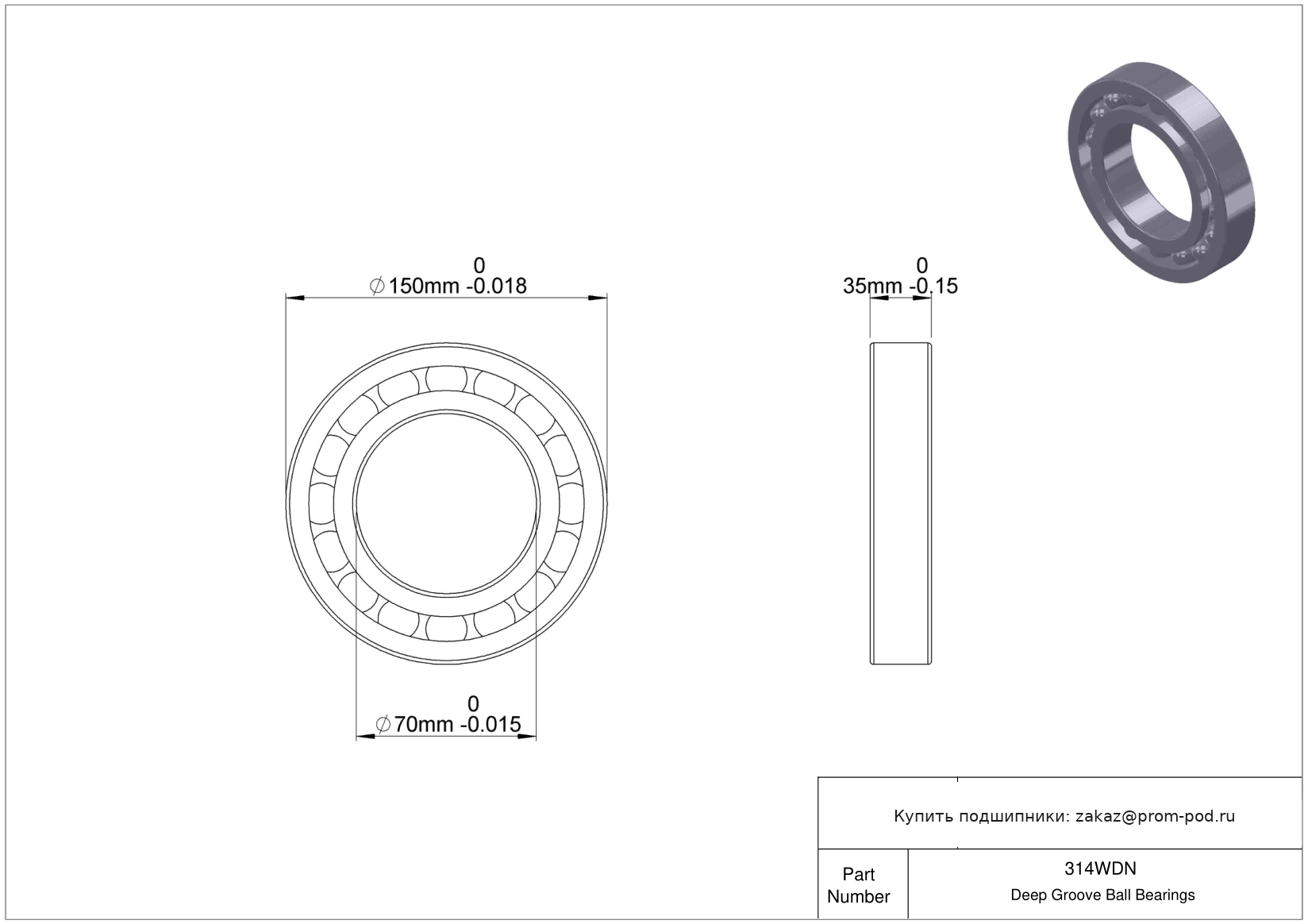

Чертеж 314WDN

Технические характеристики 314WDN

Основные и дополнительные размеры

Диаметр отверстия
70 mm
Внешний диаметр
150 mm
Ширина
35 mm

Основные технические параметры

Номер детали
314WDN
Бренд
Timken
Система измерений
Метрическая
Тип подшипника
Шариковый
Для направления нагрузки
Радиальная
Конструкция
Однорядный
Тип уплотнения
С экранами
Смазка
«Смазка»

Допуски

Допустимость диаметра отверстия
-0.015mm до 0
Допуск внешнего диаметра
-0.018mm до 0
Допуск по ширине
-0.15mm до 0
Диапазон температур
-30° to 120 °C

Материалы

Материал кольца
Хромистая сталь
Материал шара
Хромистая сталь
Материал сепаратора
300 Series Stainless Steel

Нагрузка

Динамическая радиальная нагрузка
34014 lbf
Статическая радиальная нагрузка
22953 lbf

Сертификация и стандарты

Регламент RoHS
«Соответствует требованиям»
Регламент REACH
«Соответствует требованиям»

Прочие характеристики

Максимальная скорость (X1000 об/мин)
2.27
Рейтинг ABEC
P0
Упорное оформление внешнего кольца подшипника
Кольцевой паз для стопорного кольца

Модификации 314WDN

  • QJ 314 MA

    Шариковый однорядный подшипник с четырехточечным углом контакта. Угол контакта 25 градусов. Обрабатываемый бронзовый сепаратор для самоустанавливающихся шарикоподшипников.

  • QJ 314 N2MA

    Шариковый однорядный подшипник с четырехточечным углом контакта. Подшипник с двумя фиксирующими пазами и латунным сепаратором. Угол контакта 25 градусов.

  • QJ 314 N2PHAS

    Шариковый однорядный подшипник с четырехточечным углом контакта. Сепаратор из стеклонаполненого полиэфирэфиркетона РЕЕК, со смазочными канавками на направляющих поверхностях, центрируемый по наружному кольцу. Подшипник с двумя смещёнными на α=180 стопорящими пазами на наружной поверхности наружного кольца (для удерживания подшипника от проворачивания).

  • N 314 ECM

    Цилиндрический подшипник, внутреннее кольцо с двойным фланцем, наружное свободное. Радиальные шариковые подшипники и незаменяемый зазор цилиндрических роликовых подшипников для электродвигателей. Конструкция повышенной мощности ULTAGE, симметричные ролики.

  • N 314 ECP

    Цилиндрический подшипник, внутреннее кольцо с двойным фланцем, наружное свободное. Оптимизированная внутренняя конструкция предусматривает увеличенное количество роликов и/или ролики большего размера с улучшенными условиями контакта торцов роликов с бортами внутреннего кольца. Уплотнение с одной стороны.

  • NJ 314 ECJ

    Наружное кольцо с двумя бортиками, внутреннее кольцо с одним бортиком. Самоустанавливающийся роликоподшипник с измененной внутренней конструкцией, с сепаратором из стального листа. Конструкция повышенной мощности ULTAGE, симметричные ролики.

  • NJ 314 ECM

    Наружное кольцо с двумя бортиками, внутреннее кольцо с одним бортиком. Радиальные шариковые подшипники и незаменяемый зазор цилиндрических роликовых подшипников для электродвигателей. Конструкция повышенной мощности ULTAGE, симметричные ролики.

  • NJ 314 ECML

    Наружное кольцо с двумя бортиками, внутреннее кольцо с одним бортиком. Радиальные шариковые подшипники и незаменяемый зазор цилиндрических роликовых подшипников для электродвигателей. Конструкция повышенной мощности ULTAGE, симметричные ролики. Малошумный.

  • NJ 314 ECP

    Наружное кольцо с двумя бортиками, внутреннее кольцо с одним бортиком. Оптимизированная внутренняя конструкция предусматривает увеличенное количество роликов и/или ролики большего размера с улучшенными условиями контакта торцов роликов с бортами внутреннего кольца. Уплотнение с одной стороны.

  • NU 314 ECJ

    Наружное кольцо с двумя бортиками, внутреннее кольцо без бортиков. Самоустанавливающийся роликоподшипник с измененной внутренней конструкцией, с сепаратором из стального листа. Конструкция повышенной мощности ULTAGE, симметричные ролики.

  • NU 314 ECM

    Наружное кольцо с двумя бортиками, внутреннее кольцо без бортиков. Радиальные шариковые подшипники и незаменяемый зазор цилиндрических роликовых подшипников для электродвигателей. Конструкция повышенной мощности ULTAGE, симметричные ролики.

  • NU 314 ECML

    Наружное кольцо с двумя бортиками, внутреннее кольцо без бортиков. Радиальные шариковые подшипники и незаменяемый зазор цилиндрических роликовых подшипников для электродвигателей. Конструкция повышенной мощности ULTAGE, симметричные ролики. Малошумный.

  • NU 314 ECP

    Наружное кольцо с двумя бортиками, внутреннее кольцо без бортиков. Оптимизированная внутренняя конструкция предусматривает увеличенное количество роликов и/или ролики большего размера с улучшенными условиями контакта торцов роликов с бортами внутреннего кольца. Уплотнение с одной стороны.

  • NUP 314 ECM

    Наружное кольцо с двумя бортиками, внутреннее кольцо с одним бортиком и свободным кольцом. Радиальные шариковые подшипники и незаменяемый зазор цилиндрических роликовых подшипников для электродвигателей. Конструкция повышенной мощности ULTAGE, симметричные ролики.

  • NUP 314 ECML

    Наружное кольцо с двумя бортиками, внутреннее кольцо с одним бортиком и свободным кольцом. Радиальные шариковые подшипники и незаменяемый зазор цилиндрических роликовых подшипников для электродвигателей. Конструкция повышенной мощности ULTAGE, симметричные ролики. Малошумный.

  • NUP 314 ECNP

    Наружное кольцо с двумя бортиками, внутреннее кольцо с одним бортиком и свободным кольцом. Оптимизированная внутренняя конструкция предусматривает увеличенное количество роликов и/или ролики большего размера с улучшенными условиями контакта торцов роликов с бортами внутреннего кольца. Уплотнение с одной стороны. Нейлоновый фиксатор, усиленный стекловолокном.

  • NUP 314 ECP

    Наружное кольцо с двумя бортиками, внутреннее кольцо с одним бортиком и свободным кольцом. Оптимизированная внутренняя конструкция предусматривает увеличенное количество роликов и/или ролики большего размера с улучшенными условиями контакта торцов роликов с бортами внутреннего кольца. Уплотнение с одной стороны.

  • NU 314 ECM/HC5C3

    Наружное кольцо с двумя бортиками, внутреннее кольцо без бортиков. Внутренний зазор больше нормального. Внутренний зазор больше С4. Радиальные шариковые подшипники и незаменяемый зазор цилиндрических роликовых подшипников для электродвигателей. Конструкция повышенной мощности ULTAGE, симметричные ролики. Слепое отверстие для штифта в наружном кольце O.D. Опускается, если внутреннее кольцо не поставляется.

  • NU 314 ECM/C3VL0241

    Наружное кольцо с двумя бортиками, внутреннее кольцо без бортиков. Внутренний зазор больше нормального. Радиальные шариковые подшипники и незаменяемый зазор цилиндрических роликовых подшипников для электродвигателей. Внутренний конструкторский индекс. Конструкция повышенной мощности ULTAGE, симметричные ролики. Малошумный.

  • 314K

    Двухрядный радиально-упорный подшипник со слотом для ввода шариков, стандартная ширина и сходящиеся внутрь углы контакта, нежесткая конструкция.

  • 314KDD

    K+DD. Тип Conrad, без паза для ввода шариков. Две защитные шайбы.

  • 314NPP

    Уплотнение с двух сторон. Одинарные манжетные уплотнения - стандарт.

  • 314W

    Максимальная грузоподьемность, слот для ввода шариков.

  • BL314Z

    Узел плавающих подшипников. Подшипник с защитной шайбой с одной стороны.

  • BL314

    Узел плавающих подшипников.

  • BL314ZNR

    Узел плавающих подшипников. Защитная шайба с одной стороны, канавка под стопорное кольцо на наружном кольце, стопорное кольцо на противоположной стороне от защитной шайбы.

  • BL314NRC3

    Узел плавающих подшипников. Внутренний зазор больше нормального. Канавка для стопорного кольца в наружном кольце подшипника и соответствующее стопорное кольцо.

  • BL314C3

    Узел плавающих подшипников. Внутренний зазор больше нормального.

  • BL314N

    Узел плавающих подшипников. Одинарные манжетные уплотнения - стандарт.

  • BL314UN

    Узел плавающих подшипников. Одинарные манжетные уплотнения - стандарт. Подшипник с шайбой сферического корпуса и выравнивающей посадочной шайбой.

Аналоги 314WDN

  • 1314
  • S1314

    Шарики и кольца из материала AISI 440C.

  • CE1314ZR

    Для двухрядных радиально-упорных шарикоподшипников: подшипник с защитной шайбой, без канавки на внутреннем кольце.

  • CE1314SI

    Внешнее самоцентрирование. Сепаратор расположен на внутреннем кольце.

  • CE1314SC

    Очищенная монтажная шайба, комплект с подшипником. Тип-выжимные подшипники.

  • 1314-M

    Обрабатываемый бронзовый сепаратор для самоустанавливающихся шарикоподшипников.

  • 1314/C3

    Внутренний зазор больше нормального.

  • 1314K

    Двухрядный радиально-упорный подшипник со слотом для ввода шариков, стандартная ширина и сходящиеся внутрь углы контакта, нежесткая конструкция.

  • 1314 C/3

    Двухрядный радиально-упорный шарикоподшипник без слота для ввода шариков, со сходящимися наружу углами контакта, жесткая конструкция.

  • 1314J

    Стальные фиксаторы.

  • 1314-K

    Двухрядный радиально-упорный подшипник со слотом для ввода шариков, стандартная ширина и сходящиеся внутрь углы контакта, нежесткая конструкция.

  • 1314KC3

    Внутренний зазор больше нормального. Двухрядный радиально-упорный подшипник со слотом для ввода шариков, стандартная ширина и сходящиеся внутрь углы контакта, нежесткая конструкция.

  • 1314SC3

    Очищенная монтажная шайба, комплект с подшипником. Тип-выжимные подшипники.

  • S6314

    Шарики и кольца из материала AISI 440C.

  • S6314 2rs

    Шарики и кольца из материала AISI 440C. Уплотнение с обеих сторон, NBR.

  • S6314zz

    Шарики и кольца из материала AISI 440C. Два уплотнителя из синтетического каучука.

  • 6314
  • 6314 2RS

    Уплотнение с обеих сторон, NBR.

  • 6314C

    Двухрядный радиально-упорный шарикоподшипник без слота для ввода шариков, со сходящимися наружу углами контакта, жесткая конструкция.

  • 6314/HC5C3S0

    Тела качения из нитрида кремния. Низкая группа зазора C3.

Похожие подшипники, размер: 70.00x150.00x35.00мм

Товар / АналогТипРасшифровка / Описание
1314 Самоустанавливающийся шариковый подшипник
S1314 Самоустанавливающийся шариковый подшипник
Шарики и кольца из материала AISI 440C.
CE1314ZR Самоустанавливающийся шариковый подшипник
Для двухрядных радиально-упорных шарикоподшипников: подшипник с защитной шайбой, без канавки на внутреннем кольце.
CE1314SI Самоустанавливающийся шариковый подшипник
Внешнее самоцентрирование. Сепаратор расположен на внутреннем кольце.
CE1314SC Самоустанавливающийся шариковый подшипник
Очищенная монтажная шайба, комплект с подшипником. Тип-выжимные подшипники.
1314-M Самоустанавливающийся шариковый подшипник
Обрабатываемый бронзовый сепаратор для самоустанавливающихся шарикоподшипников.
1314/C3 Самоустанавливающийся шариковый подшипник
Внутренний зазор больше нормального.
1314K Самоустанавливающийся шариковый подшипник
Двухрядный радиально-упорный подшипник со слотом для ввода шариков, стандартная ширина и сходящиеся внутрь углы контакта, нежесткая конструкция.
1314 C/3 Самоустанавливающийся шариковый подшипник
Двухрядный радиально-упорный шарикоподшипник без слота для ввода шариков, со сходящимися наружу углами контакта, жесткая конструкция.
1314J Самоустанавливающийся шариковый подшипник
Стальные фиксаторы.
1314-K Самоустанавливающийся шариковый подшипник
Двухрядный радиально-упорный подшипник со слотом для ввода шариков, стандартная ширина и сходящиеся внутрь углы контакта, нежесткая конструкция.
1314KC3 Самоустанавливающийся шариковый подшипник
Внутренний зазор больше нормального. Двухрядный радиально-упорный подшипник со слотом для ввода шариков, стандартная ширина и сходящиеся внутрь углы контакта, нежесткая конструкция.
1314SC3 Самоустанавливающийся шариковый подшипник
Очищенная монтажная шайба, комплект с подшипником. Тип-выжимные подшипники.
S6314 Шариковый подшипник
Шарики и кольца из материала AISI 440C.
S6314 2rs Шариковый подшипник
Шарики и кольца из материала AISI 440C. Уплотнение с обеих сторон, NBR.
S6314zz Шариковый подшипник
Шарики и кольца из материала AISI 440C. Два уплотнителя из синтетического каучука.
6314 Шариковый подшипник
6314 2RS Шариковый подшипник
Уплотнение с обеих сторон, NBR.
6314C Шариковый подшипник
Двухрядный радиально-упорный шарикоподшипник без слота для ввода шариков, со сходящимися наружу углами контакта, жесткая конструкция.
6314/HC5C3S0 Шариковый подшипник
Тела качения из нитрида кремния. Низкая группа зазора C3.
