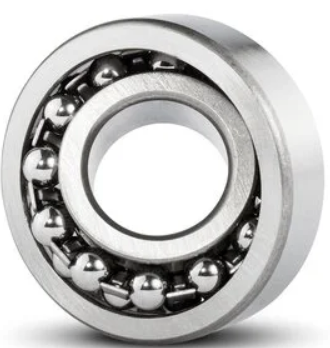

Самоустанавливающийся шариковый подшипник S1314
45287
В наличии
Цена на подшипник S1314 является расчетной и зависит от следующих факторов:
- Производитель (бренд)
- Наличие на складе в Москве
- Модификация и технические допуски
- Объем заказанного количества
Для уточнения актуальной цены и наличия:

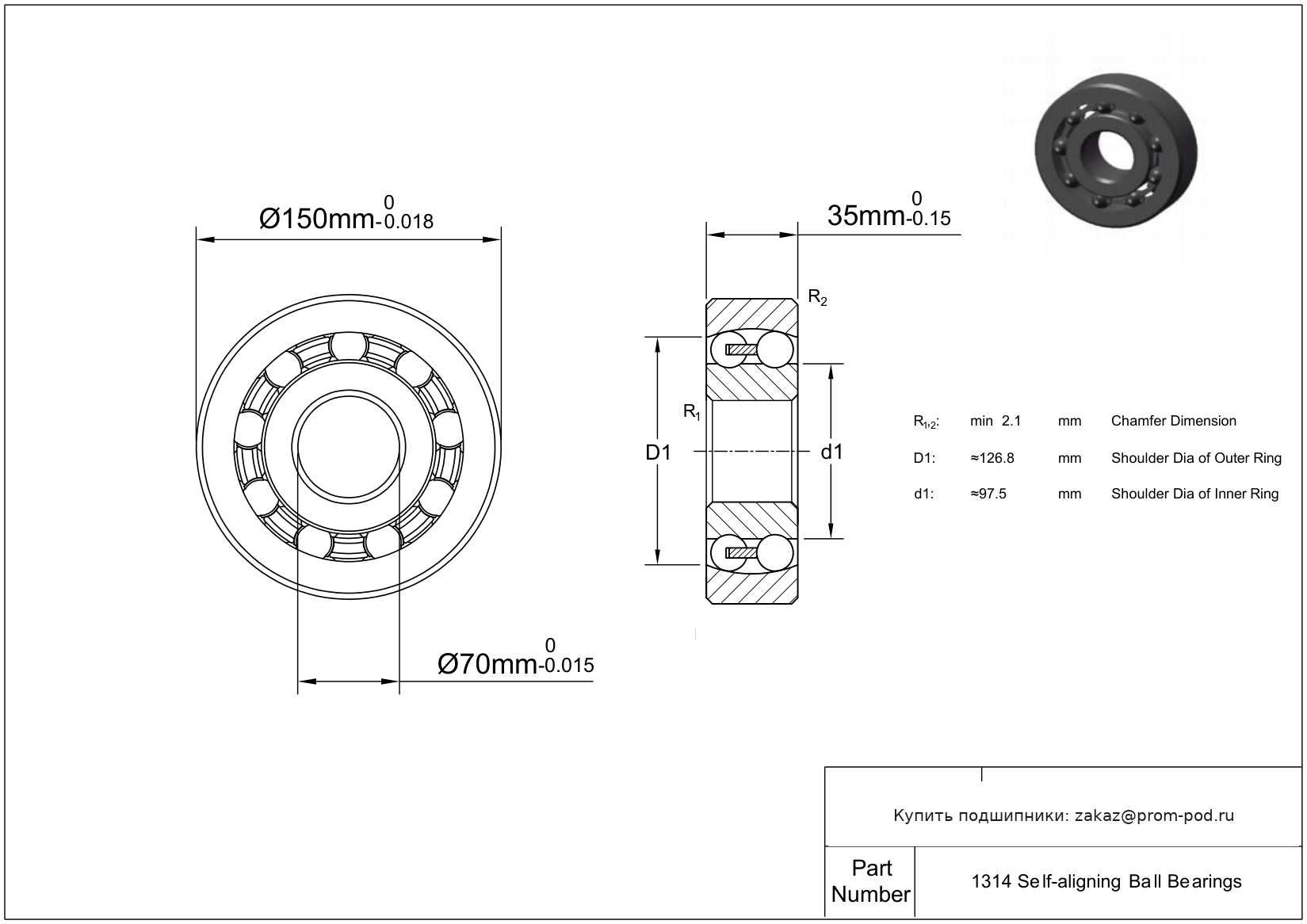

Технические характеристики S1314
| Основные и дополнительные размеры | |
|---|---|
| Диаметр отверстия | 70 мм |
| Внешний диаметр | 150 мм |
| Ширина | 35 мм |
| Основные технические параметры | |
| Номер детали | S1314 |
| Система измерений | Метрическая |
| Тип подшипника | Шариковый |
| Направление воспринимаемой нагрузки | Радиальная |
| Конструкция | Двойной ряд |
| Тип уплотнения | Открытый |
| Смазка | Смазанный |
| Допуски | |
| Допуск диаметра отверстия | -0.015 мм до 0 |
| Допуск внешнего диаметра | -0.018 мм до 0 |
| Допуск по ширине | -0.15 мм до 0 |
| Диапазон температур | -30° до 110 °C |
| Материалы | |
| Материал кольца | 440C Stainless Steel |
| Материал тел качения | 440C Stainless Steel |
| Материал сепаратора | 300 Series Stainless Steel |
| Нагрузка | |
| Динамическая радиальная нагрузка | 66.69 kN |
| Статическая радиальная нагрузка | 24.75 kN |
| Сертификация и стандарты | |
| Регламент RoHS | «Соответствует требованиям» |
| Регламент REACH | «Соответствует требованиям» |
| Прочие характеристики | |
| Размер фаски | 2.1 мм |
| Максимальная скорость (X1000 об/мин) | 5.4 |
| Вес | 3 kg |
| Диаметр заплечика (борта) внутреннего кольца | 97.5 мм |
| Диаметр заплечика (борта) наружного кольца | 126.8 мм |
Таблица модификаций: Самоустанавливающийся шариковый подшипник S1314
| Маркировка | Базовый тип конструкции | Особенности модификации |
|---|---|---|
| 1314 | Самоустанавливающийся шариковый подшипник из нержавеющей стали | Основное исполнение. |
| CE1314ZR | Для двухрядных радиально-упорных шарикоподшипников: подшипник с защитной шайбой, без канавки на внутреннем кольце. | |
| CE1314SI | Сепаратор: Высококачественная сталь. Сепаратор расположен на внутреннем кольце. | |
| CE1314SC | Очищенная монтажная шайба, комплект с подшипником. Тип-выжимные подшипники. | |
| 1314-M | Самоустанавливающийся шариковый подшипник из нержавеющей стали | Сепаратор: Латунь. |
| 1314/C3 | Самоустанавливающийся шариковый подшипник из нержавеющей стали | Внутренний зазор больше нормального. |
| 1314K | Самоустанавливающийся шариковый подшипник из нержавеющей стали | Тип слота Conrad без заполнения. |
| 1314 C/3 | Самоустанавливающийся шариковый подшипник из нержавеющей стали | Угол контакта α=15. |
| 1314J | Самоустанавливающийся шариковый подшипник из нержавеющей стали | Сепаратор из листовой стали. |
| 1314-K | Самоустанавливающийся шариковый подшипник из нержавеющей стали | Тип слота Conrad без заполнения. |
| 1314KC3 | Самоустанавливающийся шариковый подшипник из нержавеющей стали | Внутренний зазор больше нормального. Тип слота Conrad без заполнения. |
| 1314SC3 | Самоустанавливающийся шариковый подшипник из нержавеющей стали | Очищенная монтажная шайба, комплект с подшипником. Тип-выжимные подшипники. |
Аналоги S1314
- QJ 314 MA
Однорядный дуплексный шарикоподшипник, с разъемным внутренним кольцом. Угол контакта 25 градусов. Сепаратор: Латунь.
- QJ 314 N2MA
Однорядный дуплексный шарикоподшипник, с разъемным внутренним кольцом. Подшипник с двумя фиксирующими пазами и латунным сепаратором. Угол контакта 25 градусов.
- QJ 314 N2PHAS
Однорядный дуплексный шарикоподшипник, с разъемным внутренним кольцом. Сепаратор из стеклонаполненого полиэфирэфиркетона РЕЕК, со смазочными канавками на направляющих поверхностях, центрируемый по наружному кольцу. Подшипник с двумя смещёнными на α=180 стопорящими пазами на наружной поверхности наружного кольца (для удерживания подшипника от проворачивания).
- 314K
Тип слота Conrad без заполнения.
- 314KDD
K+DD. Тип Conrad, без паза для ввода шариков. Две защитные шайбы.
- 314NPP
Два уплотнения. Канавка для стопорного кольца в наружном кольце.
- 314W
Короноидальный сепаратор.
- 314WDN
Канавка для стопорного кольца в наружном кольце. Одна защитная шайба. Короноидальный сепаратор.
- BL314Z
Защитная шайба с одной стороны, крепится с помощью стопорного кольца.
- BL314
- BL314ZNR
Подшипник с защитной шайбой с одной стороны и канавкой под стопорное кольцо со стопорным кольцом на другой стороне.
- BL314NRC3
Внутренний зазор больше нормального. Кольцевой паз в наружном кольце со вставкой пружинного кольца, на открытом торце радиального шарикоподшипника с одним уплотнением. NR применяется только для радиальных подшипников.
- BL314C3
Внутренний зазор больше нормального.
- BL314N
Канавка для стопорного кольца в наружном кольце.
- BL314UN
Радиально-упорный шариковый подшипник серии 9000 с разъемным внутренним кольцом, угол контакта 29°. Канавка для стопорного кольца в наружном кольце.
- BL314ZC3
Внутренний зазор больше нормального. Защитная шайба с одной стороны, крепится с помощью стопорного кольца.
- BL314ZNRC4
Подшипник с защитной шайбой с одной стороны и канавкой под стопорное кольцо со стопорным кольцом на другой стороне. Внутренний зазор больше С3.
- BL314ZZ
Подшипник с защитными шайбами с двух сторон.
- TMB314C3
Специальная сталь с термообработкой для более длительного срока службы. Внутренний зазор больше нормального.
- TMB314ZC3
Специальная сталь с термообработкой для более длительного срока службы. Внутренний зазор больше нормального. Защитная шайба с одной стороны, крепится с помощью стопорного кольца.
Похожие подшипники, размер: 70x150x35мм
| Обозначение | Тип | Расшифровка / Описание |
|---|---|---|
| 21314 E | Сферический роликовый подшипник | Дополнительня мощность. |
| 21314 EK | Сферический роликовый подшипник | Коническое внутреннее отверстие (конусность 1:12). Дополнительня мощность. |
| 21314 E/C3 | Сферический роликовый подшипник | Символ внутреннего зазора ABMA 3. Дополнительня мощность. |
| 21314 E/C3W64 | Сферический роликовый подшипник | Символ внутреннего зазора ABMA 3. Для цилиндрических роликоподшипников и радиально-упорных шарикоподшипников: штампованный стальной сепаратор. Дополнительня мощность. |
| 21314 E/W64 | Сферический роликовый подшипник | Для цилиндрических роликоподшипников и радиально-упорных шарикоподшипников: штампованный стальной сепаратор. Дополнительня мощность. |
| 21314 | Сферический роликовый подшипник | |
| 21314 EW | Сферический роликовый подшипник | Оптимизированный профиль дорожек качения. |
| 21314CC | Сферический роликовый подшипник | Радиальный зазор для цилиндрических роликоподшипников с невзаимозаменяемыми компонентами подшипника. Последующее число указывает на класс зазора (если зазор нормальный, число отсутствует). |
| 21314 CJ | Сферический роликовый подшипник | Самоустанавливающийся роликоподшипник с измененной внутренней конструкцией, с сепаратором из стального листа. |
| 21314 CKJ W33 C3 | Сферический роликовый подшипник | Для двухрядных цилиндрических роликоподшипников: канавка для смазки и отверстия для смазки в наружном кольце (зависит от размера подшипника: E, E1, E2, E3, E4). Для сферических роликоподшипников: канавка для смазки и отверстия для смазки в наружном кольце. Символ внутреннего зазора ABMA 3. Резиновые манжетные уплотнения скреплены с листом металлическими вставками. Угол контакта 40 градусов для радиально-упорных типов. Коническое внутреннее отверстие (конусность 1:12). |
| 21314E CJC3W33 | Сферический роликовый подшипник | Для двухрядных цилиндрических роликоподшипников: канавка для смазки и отверстия для смазки в наружном кольце (зависит от размера подшипника: E, E1, E2, E3, E4). Для сферических роликоподшипников: канавка для смазки и отверстия для смазки в наружном кольце. Символ внутреннего зазора ABMA 3. Самоустанавливающийся роликоподшипник с измененной внутренней конструкцией, с сепаратором из стального листа. Дополнительня мощность. |
| N 314 ECM | Цилиндрический роликовый подшипник | Цилиндрический подшипник, внутреннее кольцо с двойным фланцем, наружное свободное. Оптимизированная внутренняя конструкция предусматривает увеличенное количество роликов и/или ролики большего размера с улучшенными условиями контакта торцов роликов с бортами внутреннего кольца. Сепаратор: Массивный латунный сепаратор, центрирован по элементам качения. |
| N 314 ECP | Цилиндрический роликовый подшипник | Цилиндрический подшипник, внутреннее кольцо с двойным фланцем, наружное свободное. Оптимизированная внутренняя конструкция предусматривает увеличенное количество роликов и/или ролики большего размера с улучшенными условиями контакта торцов роликов с бортами внутреннего кольца. Предварительно смазаны. |
| NJ 314 ECJ | Цилиндрический роликовый подшипник | Наружное кольцо с двумя бортиками, внутреннее кольцо с одним бортиком. Самоустанавливающийся роликоподшипник с измененной внутренней конструкцией, с сепаратором из стального листа. Дополнительня мощность. |
| NJ 314 ECM | Цилиндрический роликовый подшипник | Наружное кольцо с двумя бортиками, внутреннее кольцо с одним бортиком. Оптимизированная внутренняя конструкция предусматривает увеличенное количество роликов и/или ролики большего размера с улучшенными условиями контакта торцов роликов с бортами внутреннего кольца. Сепаратор: Массивный латунный сепаратор, центрирован по элементам качения. |
| NJ 314 ECML | Цилиндрический роликовый подшипник | Наружное кольцо с двумя бортиками, внутреннее кольцо с одним бортиком. Оптимизированная внутренняя конструкция предусматривает увеличенное количество роликов и/или ролики большего размера с улучшенными условиями контакта торцов роликов с бортами внутреннего кольца. Цельный механически обработанный латунный сепаратор оконного типа, центрируемый по внутреннему или наружному кольцу. |
| NJ 314 ECP | Цилиндрический роликовый подшипник | Наружное кольцо с двумя бортиками, внутреннее кольцо с одним бортиком. Оптимизированная внутренняя конструкция предусматривает увеличенное количество роликов и/или ролики большего размера с улучшенными условиями контакта торцов роликов с бортами внутреннего кольца. Предварительно смазаны. |
| NU 314 ECJ | Цилиндрический роликовый подшипник | Цилиндрический подшипник, свободное внутреннее кольцо, наружное с двумя фланцами. Самоустанавливающийся роликоподшипник с измененной внутренней конструкцией, с сепаратором из стального листа. Дополнительня мощность. |
| NU 314 ECM | Цилиндрический роликовый подшипник | Цилиндрический подшипник, свободное внутреннее кольцо, наружное с двумя фланцами. Оптимизированная внутренняя конструкция предусматривает увеличенное количество роликов и/или ролики большего размера с улучшенными условиями контакта торцов роликов с бортами внутреннего кольца. Сепаратор: Массивный латунный сепаратор, центрирован по элементам качения. |
| NU 314 ECML | Цилиндрический роликовый подшипник | Цилиндрический подшипник, свободное внутреннее кольцо, наружное с двумя фланцами. Оптимизированная внутренняя конструкция предусматривает увеличенное количество роликов и/или ролики большего размера с улучшенными условиями контакта торцов роликов с бортами внутреннего кольца. Цельный механически обработанный латунный сепаратор оконного типа, центрируемый по внутреннему или наружному кольцу. |
