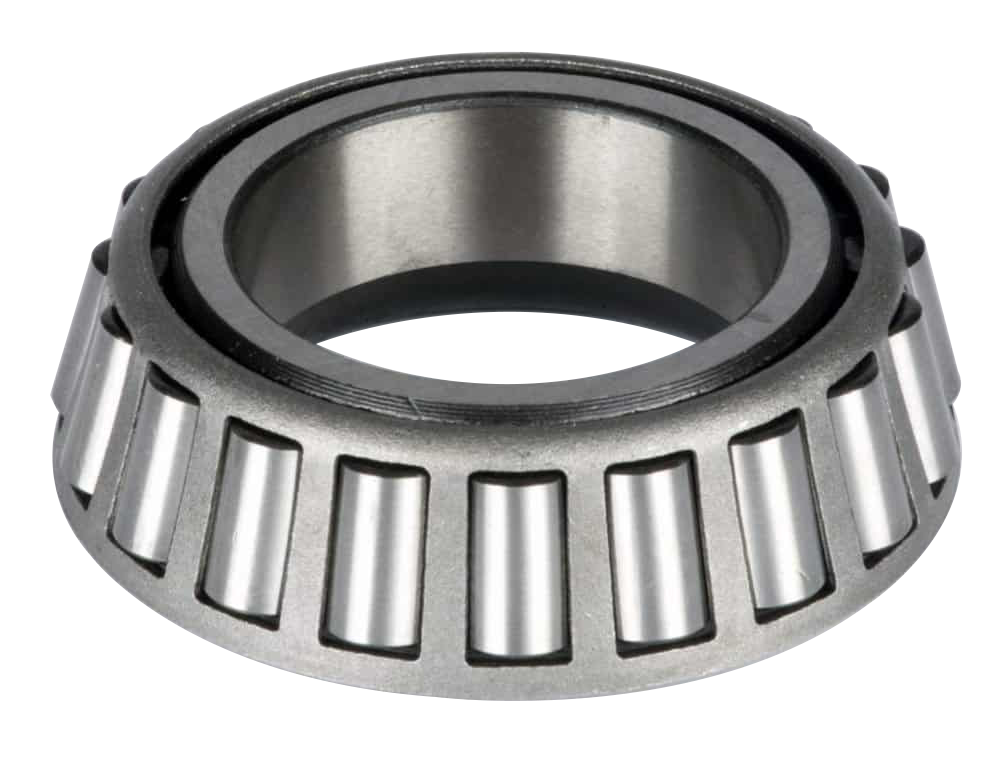

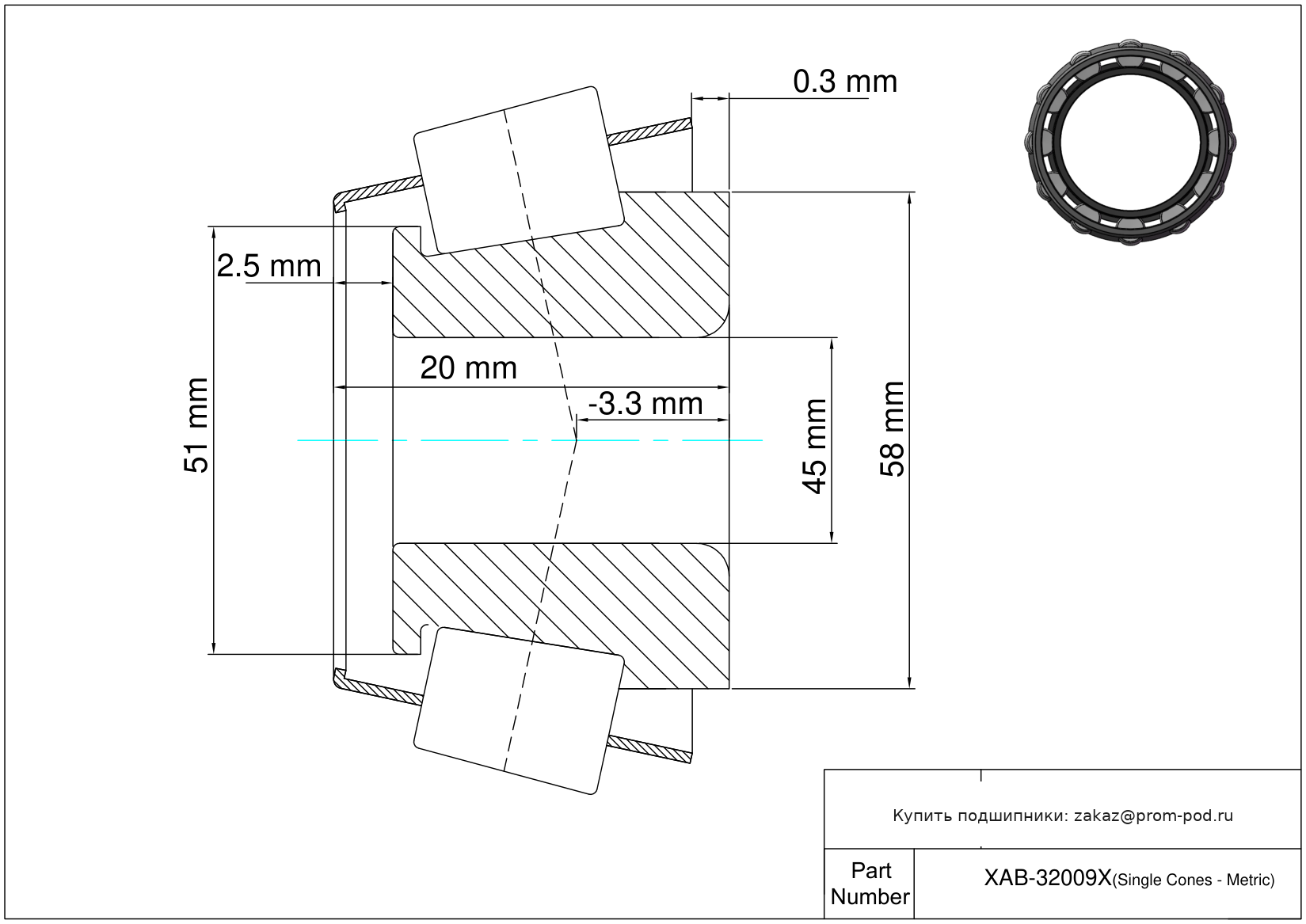

Конический роликовый подшипник XAB-32009X

• RNA49/38

  Игольчатый подшипник без внутреннего кольца, смазочное отверстие в наружном кольце.

• RNA49/38UU

  Игольчатый подшипник без внутреннего кольца, смазочное отверстие в наружном кольце. Упорный подшипник одностороннего действия с самоустанавливающейся шайбой. Внешнее кольцо с двумя фланцами, неразборное.

• RNA49/38U

  Игольчатый подшипник без внутреннего кольца, смазочное отверстие в наружном кольце. Упорный подшипник одностороннего действия с самоустанавливающейся шайбой.

Внутреннее кольцо (конус) конического роликового подшипника метрических размеров является рабочей частью подшипника, которая монтируется на вал и образует опору для конических роликов. За счет наклонного расположения дорожки качения подшипниковый узел способен работать не только с радиальной нагрузкой, но и с осевым усилием.

Метрические конусы применяются в подшипниках, основные присоединительные размеры которых задаются в миллиметрах. В зависимости от конструкции внутреннее кольцо может поставляться как отдельный компонент либо как часть сборки с роликами и сепаратором.

Особенности метрических конусов

• размеры внутреннего кольца указываются в метрической системе;
• рабочая поверхность имеет форму конической дорожки качения;
• конструкция рассчитана на взаимодействие с коническими роликами;
• внутреннее кольцо устанавливается на посадочную поверхность вала;
• для работы требуется соответствующее наружное кольцо;
• разъемная конструкция конического подшипника облегчает монтаж отдельных компонентов;
• различные серии отличаются размерами, углом контакта и нагрузочной способностью.

Для каких узлов используется

Конусы метрических конических роликоподшипников используются в механизмах, где нагрузка действует одновременно в радиальном и осевом направлениях. Такие решения встречаются в редукторах, приводных механизмах, трансмиссиях, колесных узлах, промышленном оборудовании, строительных и сельскохозяйственных машинах.

Особенно востребована такая конструкция в узлах, где от подшипника требуется высокая жесткость и способность сохранять устойчивость при значительной нагрузке.

Почему применяют конические внутренние кольца

• эффективная работа с комбинированной нагрузкой;
• возможность применения в высоконагруженных опорах;
• жесткая фиксация вала в подшипниковом узле;
• удобный монтаж благодаря разъемной конструкции;
• большое количество метрических серий для различных механизмов;
• возможность замены отдельных компонентов при наличии совместимого исполнения.

Что учитывать при подборе

Подбирать внутреннее кольцо конического роликового подшипника следует прежде всего по его обозначению и принадлежности к конкретной серии. Дополнительно проверяют диаметр отверстия, ширину, геометрию посадочных поверхностей и соответствие наружному кольцу.

Совпадение одного или нескольких размеров еще не гарантирует взаимозаменяемость. Конус и наружное кольцо должны образовывать совместимый комплект с требуемой геометрией дорожек качения.

При замене детали в уже работающем оборудовании желательно учитывать маркировку демонтированного подшипника, конструкцию узла и требования производителя оборудования.

Частые вопросы

Что входит в понятие «конус подшипника»?

В технической терминологии конусом обычно называют внутреннюю часть конического роликоподшипника. В зависимости от производителя и конструкции это может быть непосредственно внутреннее кольцо либо сборочная единица, включающая кольцо, ролики и сепаратор.

Почему дорожка внутреннего кольца имеет наклон?

Коническая форма дорожек качения позволяет передавать нагрузку под углом к оси подшипника. Благодаря этому один подшипниковый узел может одновременно воспринимать радиальную и осевую составляющие нагрузки.

Можно ли использовать конус от другого производителя?

Возможность такой замены определяется не только размерами. Необходимо проверить обозначение, геометрию, внутренние параметры и совместимость с наружным кольцом. Для ответственных узлов предпочтительно использовать компоненты с подтвержденной взаимозаменяемостью.

Как определить метрический типоразмер?

Основные размеры таких подшипников задаются в миллиметрах. Для точного определения подходящего исполнения лучше использовать полное обозначение детали или подшипника, а не ориентироваться только на измеренный диаметр отверстия.

Обязательно ли менять внутреннее и наружное кольцо одновременно?

Это зависит от состояния подшипникового узла и конструкции конкретного изделия. Если один из компонентов имеет износ или повреждения, необходимо оценить состояние сопряженной дорожки качения и убедиться, что оставшаяся часть пригодна для дальнейшей эксплуатации.
