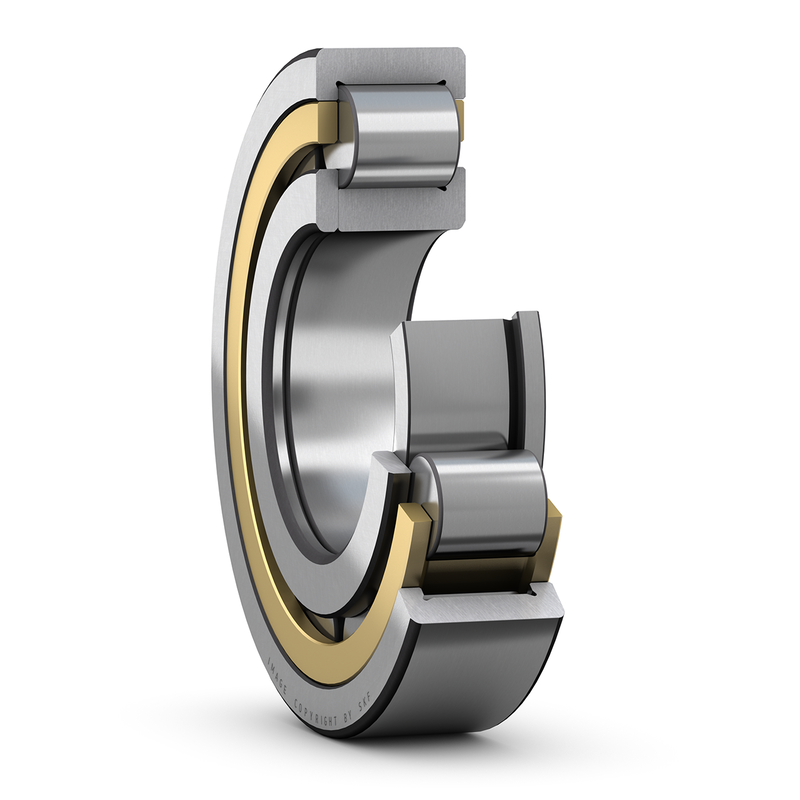

Цилиндрический роликовый подшипник NUP 309 ECML
NUP 309 ECML
В наличии
Цена на подшипник NUP 309 ECML является расчетной и зависит от следующих факторов:
- Производитель (бренд)
- Наличие на складе в Москве
- Модификация и технические допуски
- Объем заказанного количества
Для уточнения актуальной цены и наличия:
Технические характеристики NUP 309 ECML

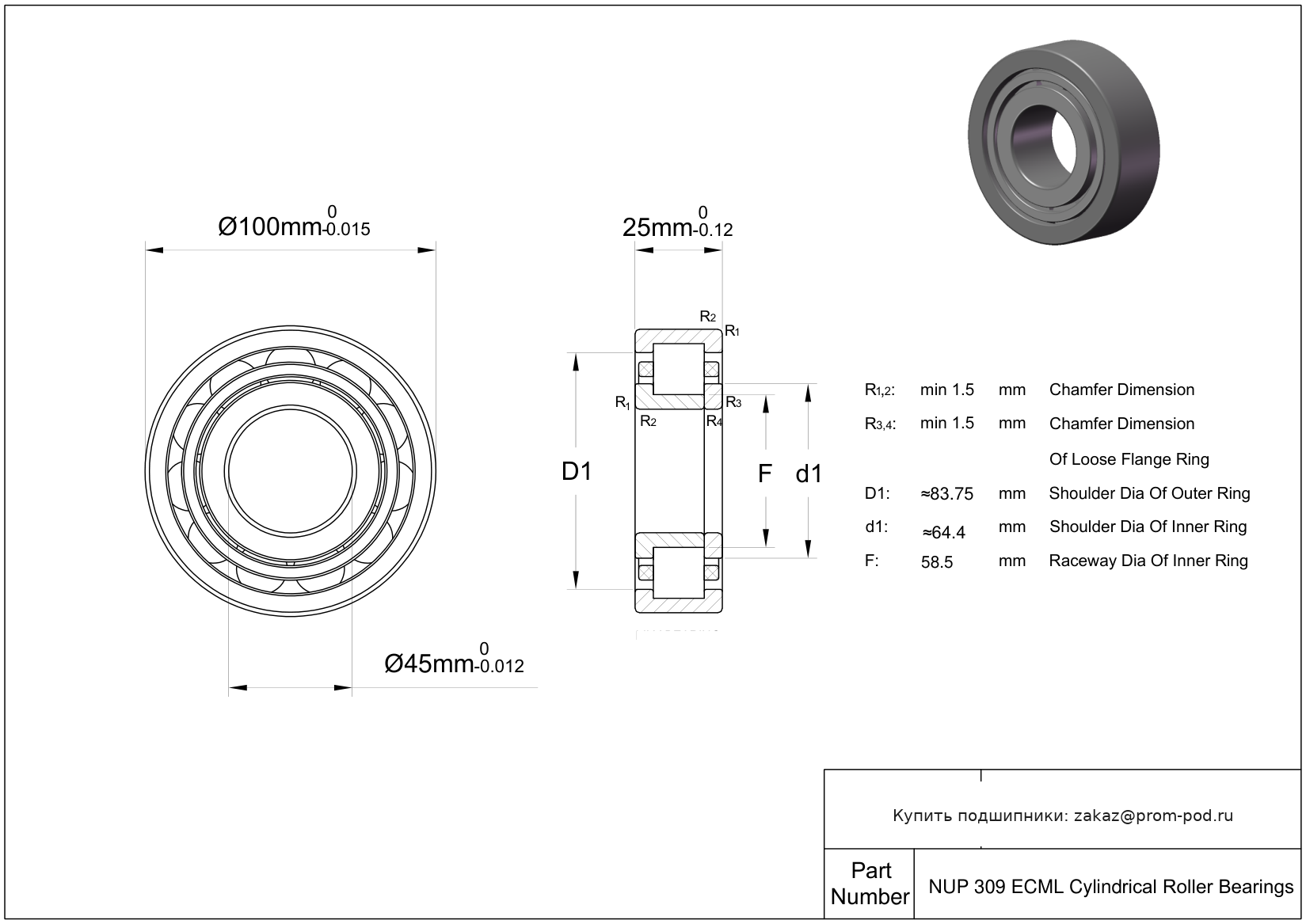

Основные и дополнительные размеры
- Диаметр отверстия
- 45 mm
- Внешний диаметр
- 100 mm
- Ширина
- 25 mm
Основные технические параметры
- Номер детали
- NUP 309 ECML
- Бренд
- SKF
- Система измерений
- Метрическая
- Для направления нагрузки
- Комбинированная
- Конструкция
- Однорядный
- Тип уплотнения
- Открытый
- Смазка
- Смазка: Литол/Масло
- Тип внутреннего кольца
- С внутренним кольцом
- Тип роликового подшипника
- Цилиндрический
Допуски
- Допустимость диаметра отверстия
- -0.012mm до 0
- Допуск внешнего диаметра
- -0.015mm до 0
- Допуск по ширине
- -0.12mm до 0
- Диапазон температур
- -30° to 110 °C
Материалы
- Материал кольца
- Хромистая сталь
- Материал сепаратора
- PA66 cage/ roller centred
- Материал роликов
- Хромированная сталь
Нагрузка
- Динамическая радиальная нагрузка
- 23850 lbf
- Статическая радиальная нагрузка
- 20588 lbf
Сертификация и стандарты
- Регламент RoHS
- «Соответствует требованиям»
- Регламент REACH
- «Соответствует требованиям»
Прочие характеристики
- Максимальная скорость (X1000 об/мин)
- 13
- Вес
- 1.04 kg
- Диаметр плеча внутреннего кольца
- 64.4 mm
- Размер фаски r1/2(мин.)
- 1.5 mm
- Диаметр плеча внешнего кольца
- 83.75 mm
- Диаметр рабочей части внутреннего кольца
- 58.5 mm
- Размер фаски свободного фланцевого кольца (r3/4)(мин.)
- 1.5 mm
Модификации NUP 309 ECML
- QJ 309 MA
Шариковый однорядный подшипник с четырехточечным углом контакта. Угол контакта 25 градусов. Обрабатываемый бронзовый сепаратор для самоустанавливающихся шарикоподшипников.
- QJ 309 N2MA
Шариковый однорядный подшипник с четырехточечным углом контакта. Подшипник с двумя фиксирующими пазами и латунным сепаратором. Угол контакта 25 градусов.
- QJ 309 N2PHAS
Шариковый однорядный подшипник с четырехточечным углом контакта. Сепаратор из стеклонаполненого полиэфирэфиркетона РЕЕК, со смазочными канавками на направляющих поверхностях, центрируемый по наружному кольцу. Подшипник с двумя смещёнными на α=180 стопорящими пазами на наружной поверхности наружного кольца (для удерживания подшипника от проворачивания).
- QJ 309 PHAS
Шариковый однорядный подшипник с четырехточечным углом контакта. Сепаратор из стеклонаполненого полиэфирэфиркетона РЕЕК, со смазочными канавками на направляющих поверхностях, центрируемый по наружному кольцу.
- NJG 309 VH
Специальный сепаратор, ролики и/или модифицированная внутренняя геометрия. Изготовлено из специальной марки стали.
- N 309 ECP
Цилиндрический подшипник, внутреннее кольцо с двойным фланцем, наружное свободное. Оптимизированная внутренняя конструкция предусматривает увеличенное количество роликов и/или ролики большего размера с улучшенными условиями контакта торцов роликов с бортами внутреннего кольца. Уплотнение с одной стороны.
- NJ 309 ECJ
Наружное кольцо с двумя бортиками, внутреннее кольцо с одним бортиком. Самоустанавливающийся роликоподшипник с измененной внутренней конструкцией, с сепаратором из стального листа. Конструкция повышенной мощности ULTAGE, симметричные ролики.
- NJ 309 ECM
Наружное кольцо с двумя бортиками, внутреннее кольцо с одним бортиком. Радиальные шариковые подшипники и незаменяемый зазор цилиндрических роликовых подшипников для электродвигателей. Конструкция повышенной мощности ULTAGE, симметричные ролики.
- NJ 309 ECML
Наружное кольцо с двумя бортиками, внутреннее кольцо с одним бортиком. Радиальные шариковые подшипники и незаменяемый зазор цилиндрических роликовых подшипников для электродвигателей. Конструкция повышенной мощности ULTAGE, симметричные ролики. Малошумный.
- NJ 309 ECP
Наружное кольцо с двумя бортиками, внутреннее кольцо с одним бортиком. Оптимизированная внутренняя конструкция предусматривает увеличенное количество роликов и/или ролики большего размера с улучшенными условиями контакта торцов роликов с бортами внутреннего кольца. Уплотнение с одной стороны.
- NJ 309 ECPH
Наружное кольцо с двумя бортиками, внутреннее кольцо с одним бортиком. Литой сепаратор из стеклонаполненного полиэфирэфиркетона РЕЕК, центрируемый по шарикам (роликам). Оптимизированная внутренняя конструкция предусматривает увеличенное количество роликов и/или ролики большего размера с улучшенными условиями контакта торцов роликов с бортами внутреннего кольца.
- NU 309 ECJ
Наружное кольцо с двумя бортиками, внутреннее кольцо без бортиков. Самоустанавливающийся роликоподшипник с измененной внутренней конструкцией, с сепаратором из стального листа. Конструкция повышенной мощности ULTAGE, симметричные ролики.
- NU 309 ECM
Наружное кольцо с двумя бортиками, внутреннее кольцо без бортиков. Радиальные шариковые подшипники и незаменяемый зазор цилиндрических роликовых подшипников для электродвигателей. Конструкция повышенной мощности ULTAGE, симметричные ролики.
- NU 309 ECML
Наружное кольцо с двумя бортиками, внутреннее кольцо без бортиков. Радиальные шариковые подшипники и незаменяемый зазор цилиндрических роликовых подшипников для электродвигателей. Конструкция повышенной мощности ULTAGE, симметричные ролики. Малошумный.
- NU 309 ECP
Наружное кольцо с двумя бортиками, внутреннее кольцо без бортиков. Оптимизированная внутренняя конструкция предусматривает увеличенное количество роликов и/или ролики большего размера с улучшенными условиями контакта торцов роликов с бортами внутреннего кольца. Уплотнение с одной стороны.
- NU 309 ECPH
Наружное кольцо с двумя бортиками, внутреннее кольцо без бортиков. Литой сепаратор из стеклонаполненного полиэфирэфиркетона РЕЕК, центрируемый по шарикам (роликам). Оптимизированная внутренняя конструкция предусматривает увеличенное количество роликов и/или ролики большего размера с улучшенными условиями контакта торцов роликов с бортами внутреннего кольца.
- NUP 309 ECJ
Наружное кольцо с двумя бортиками, внутреннее кольцо с одним бортиком и свободным кольцом. Самоустанавливающийся роликоподшипник с измененной внутренней конструкцией, с сепаратором из стального листа. Конструкция повышенной мощности ULTAGE, симметричные ролики.
- NUP 309 ECNP
Наружное кольцо с двумя бортиками, внутреннее кольцо с одним бортиком и свободным кольцом. Оптимизированная внутренняя конструкция предусматривает увеличенное количество роликов и/или ролики большего размера с улучшенными условиями контакта торцов роликов с бортами внутреннего кольца. Уплотнение с одной стороны. Нейлоновый фиксатор, усиленный стекловолокном.
- NUP 309 ECP
Наружное кольцо с двумя бортиками, внутреннее кольцо с одним бортиком и свободным кольцом. Оптимизированная внутренняя конструкция предусматривает увеличенное количество роликов и/или ролики большего размера с улучшенными условиями контакта торцов роликов с бортами внутреннего кольца. Уплотнение с одной стороны.
- 309K
Двухрядный радиально-упорный подшипник со слотом для ввода шариков, стандартная ширина и сходящиеся внутрь углы контакта, нежесткая конструкция.
- 309KDD
K+DD. Тип Conrad, без паза для ввода шариков. Две защитные шайбы.
- 309KDGN
Два однорядных радиально-упорных шарикоподшипника в универсальном исполнении, т. е. пригодные для монтажа по любой схеме: 0-образной, Х-образной или тандем. Обозначения осевого зазора или предварительного натяга также, как у DB. Двухрядный радиально-упорный подшипник со слотом для ввода шариков, стандартная ширина и сходящиеся внутрь углы контакта, нежесткая конструкция. Одинарные манжетные уплотнения - стандарт.
- 309PP
Уплотнение с двух сторон.
- 309W
Максимальная грузоподьемность, слот для ввода шариков.
- 309WDD
Шпиндельные подшипники для разнообразных комплектов,схема монтажа-спина к спине. Возможность выдерживать радиальные нагрузки. Осевые нагрузки в двух направлениях. Высокий момент жесткости. Максимальная грузоподьемность, слот для ввода шариков.
- 309WDN
Поперечное сечение подшипника 1/2 площади. Одинарные манжетные уплотнения - стандарт. Максимальная грузоподьемность, слот для ввода шариков.
- 309WG
Обозначение типа смазки. Максимальная грузоподьемность, слот для ввода шариков.
- BL309
Узел плавающих подшипников.
- BL309ZZ
Узел плавающих подшипников. Два уплотнителя из синтетического каучука.
- BL309Z
Узел плавающих подшипников. Подшипник с защитной шайбой с одной стороны.
Аналоги NUP 309 ECML
- 21309 E
Конструкция повышенной мощности ULTAGE, симметричные ролики.
- 21309 EK
Коническое отверстие (1:12 по диаметру). Конструкция повышенной мощности ULTAGE, симметричные ролики.
- 21309 E/C3
Внутренний зазор больше нормального. Конструкция повышенной мощности ULTAGE, симметричные ролики.
- 21309 EK/C3
Внутренний зазор больше нормального. Коническое отверстие (1:12 по диаметру). Конструкция повышенной мощности ULTAGE, симметричные ролики.
- 21309 EK/W64
Коническое отверстие (1:12 по диаметру). Конструкция повышенной мощности ULTAGE, симметричные ролики. Только цилиндрический роликовый подшипник, ролик и сепаратор.
- 21309 EW
Оптимизированный профиль дорожек качения.
- 21309 AV NILOS RING 45x90.8x3 (6309)
Канавка для стопорного кольца на стандартной стороне. Стопорное кольцо не поставляется. Угол контакта 25 градусов. Коническое или резьбовое внутреннее отверстие. Спиральная канавка в отверстии внутреннего кольца. Внутренний конструкторский индекс. С выпуклыми асимметричными роликами и обработанным сепаратором. Защита поверхности - либо фосфатированная, либо с покрытием MoS2. Граничные размеры не соответствуют серии размеров ISO. Сегментированный сепаратор. Нейлоновый фиксатор, усиленный стекловолокном.
- 21309K
Коническое отверстие (1:12 по диаметру).
- 21309 CCK
Радиальный зазор для цилиндрических роликоподшипников с невзаимозаменяемыми компонентами подшипника. Последующее число указывает на класс зазора (если зазор нормальный, число отсутствует). Коническое отверстие (1:12 по диаметру).
- 21309 VAB
Специальные коды вариаций. VAA начинается с буквенного кода, присвоенного для обозначения модификации от стандарта (например, 1-я модификация, 2-я модификация и т.д.). Эти коды подшипников никоим образом не указывают на модификацию по сравнению со стандартом. Для получения информации о конкретной модификации необходимо обратиться к инженерам.
- 21309 CC W33 C04
Для двухрядных цилиндрических роликоподшипников: канавка для смазки и отверстия для смазки в наружном кольце (зависит от размера подшипника: E, E1, E2, E3, E4). Для сферических роликоподшипников: канавка для смазки и отверстия для смазки в наружном кольце. Наружное кольцо с точностью хода P5, W4. Радиальный зазор для цилиндрических роликоподшипников с невзаимозаменяемыми компонентами подшипника. Последующее число указывает на класс зазора (если зазор нормальный, число отсутствует).
- 21309 AJ
Угол контакта 25 градусов. Угол контакта 40 градусов для радиально-упорных типов.
- 21309
- 21309EK CC W33
Для двухрядных цилиндрических роликоподшипников: канавка для смазки и отверстия для смазки в наружном кольце (зависит от размера подшипника: E, E1, E2, E3, E4). Для сферических роликоподшипников: канавка для смазки и отверстия для смазки в наружном кольце. Радиальный зазор для цилиндрических роликоподшипников с невзаимозаменяемыми компонентами подшипника. Последующее число указывает на класс зазора (если зазор нормальный, число отсутствует). Коническое отверстие (1:12 по диаметру). Конструкция повышенной мощности ULTAGE, симметричные ролики.
- 21309EJW33
Для двухрядных цилиндрических роликоподшипников: канавка для смазки и отверстия для смазки в наружном кольце (зависит от размера подшипника: E, E1, E2, E3, E4). Для сферических роликоподшипников: канавка для смазки и отверстия для смазки в наружном кольце. Конструкция с повышенной грузоподъемностью, штампованный стальной сепаратор.
- 21309EJW33C2
6 смазочных отверстий на наружной обойме. Конструкция с повышенной грузоподъемностью, штампованный стальной сепаратор.
- 21309EJW33C3
6 смазочных отверстий на наружной обойме. Конструкция с повышенной грузоподъемностью, штампованный стальной сепаратор.
- 21309EJW33C4
6 смазочных отверстий на наружной обойме. Конструкция с повышенной грузоподъемностью, штампованный стальной сепаратор.
- 21309KEJW33
Для двухрядных цилиндрических роликоподшипников: канавка для смазки и отверстия для смазки в наружном кольце (зависит от размера подшипника: E, E1, E2, E3, E4). Для сферических роликоподшипников: канавка для смазки и отверстия для смазки в наружном кольце. Двухрядный подшипник с вершинами контактных углов снаружи подшипников, стальной фиксатор, тип Conrad. Угол контакта 40 градусов для радиально-упорных типов.
- 21309KEJW33C3
6 смазочных отверстий на наружной обойме. Двухрядный подшипник с вершинами контактных углов снаружи подшипников, стальной фиксатор, тип Conrad. Угол контакта 40 градусов для радиально-упорных типов.
Похожие подшипники, размер: 45.00x100.00x25.00мм
| Товар / Аналог | Тип | Расшифровка / Описание |
|---|---|---|
| 21309 E | Сферический роликовый подшипник | Конструкция повышенной мощности ULTAGE, симметричные ролики. |
| 21309 EK | Сферический роликовый подшипник | Коническое отверстие (1:12 по диаметру). Конструкция повышенной мощности ULTAGE, симметричные ролики. |
| 21309 E/C3 | Сферический роликовый подшипник | Внутренний зазор больше нормального. Конструкция повышенной мощности ULTAGE, симметричные ролики. |
| 21309 EK/C3 | Сферический роликовый подшипник | Внутренний зазор больше нормального. Коническое отверстие (1:12 по диаметру). Конструкция повышенной мощности ULTAGE, симметричные ролики. |
| 21309 EK/W64 | Сферический роликовый подшипник | Коническое отверстие (1:12 по диаметру). Конструкция повышенной мощности ULTAGE, симметричные ролики. Только цилиндрический роликовый подшипник, ролик и сепаратор. |
| 21309 EW | Сферический роликовый подшипник | Оптимизированный профиль дорожек качения. |
| 21309 AV NILOS RING 45x90.8x3 (6309) | Сферический роликовый подшипник | Канавка для стопорного кольца на стандартной стороне. Стопорное кольцо не поставляется. Угол контакта 25 градусов. Коническое или резьбовое внутреннее отверстие. Спиральная канавка в отверстии внутреннего кольца. Внутренний конструкторский индекс. С выпуклыми асимметричными роликами и обработанным сепаратором. Защита поверхности - либо фосфатированная, либо с покрытием MoS2. Граничные размеры не соответствуют серии размеров ISO. Сегментированный сепаратор. Нейлоновый фиксатор, усиленный стекловолокном. |
| 21309K | Сферический роликовый подшипник | Коническое отверстие (1:12 по диаметру). |
| 21309 CCK | Сферический роликовый подшипник | Радиальный зазор для цилиндрических роликоподшипников с невзаимозаменяемыми компонентами подшипника. Последующее число указывает на класс зазора (если зазор нормальный, число отсутствует). Коническое отверстие (1:12 по диаметру). |
| 21309 VAB | Сферический роликовый подшипник | Специальные коды вариаций. VAA начинается с буквенного кода, присвоенного для обозначения модификации от стандарта (например, 1-я модификация, 2-я модификация и т.д.). Эти коды подшипников никоим образом не указывают на модификацию по сравнению со стандартом. Для получения информации о конкретной модификации необходимо обратиться к инженерам. |
| 21309 CC W33 C04 | Сферический роликовый подшипник | Для двухрядных цилиндрических роликоподшипников: канавка для смазки и отверстия для смазки в наружном кольце (зависит от размера подшипника: E, E1, E2, E3, E4). Для сферических роликоподшипников: канавка для смазки и отверстия для смазки в наружном кольце. Наружное кольцо с точностью хода P5, W4. Радиальный зазор для цилиндрических роликоподшипников с невзаимозаменяемыми компонентами подшипника. Последующее число указывает на класс зазора (если зазор нормальный, число отсутствует). |
| 21309 AJ | Сферический роликовый подшипник | Угол контакта 25 градусов. Угол контакта 40 градусов для радиально-упорных типов. |
| 21309 | Сферический роликовый подшипник | |
| 21309EK CC W33 | Сферический роликовый подшипник | Для двухрядных цилиндрических роликоподшипников: канавка для смазки и отверстия для смазки в наружном кольце (зависит от размера подшипника: E, E1, E2, E3, E4). Для сферических роликоподшипников: канавка для смазки и отверстия для смазки в наружном кольце. Радиальный зазор для цилиндрических роликоподшипников с невзаимозаменяемыми компонентами подшипника. Последующее число указывает на класс зазора (если зазор нормальный, число отсутствует). Коническое отверстие (1:12 по диаметру). Конструкция повышенной мощности ULTAGE, симметричные ролики. |
| 21309EJW33 | Сферический роликовый подшипник | Для двухрядных цилиндрических роликоподшипников: канавка для смазки и отверстия для смазки в наружном кольце (зависит от размера подшипника: E, E1, E2, E3, E4). Для сферических роликоподшипников: канавка для смазки и отверстия для смазки в наружном кольце. Конструкция с повышенной грузоподъемностью, штампованный стальной сепаратор. |
| 21309EJW33C2 | Сферический роликовый подшипник | 6 смазочных отверстий на наружной обойме. Конструкция с повышенной грузоподъемностью, штампованный стальной сепаратор. |
| 21309EJW33C3 | Сферический роликовый подшипник | 6 смазочных отверстий на наружной обойме. Конструкция с повышенной грузоподъемностью, штампованный стальной сепаратор. |
| 21309EJW33C4 | Сферический роликовый подшипник | 6 смазочных отверстий на наружной обойме. Конструкция с повышенной грузоподъемностью, штампованный стальной сепаратор. |
| 21309KEJW33 | Сферический роликовый подшипник | Для двухрядных цилиндрических роликоподшипников: канавка для смазки и отверстия для смазки в наружном кольце (зависит от размера подшипника: E, E1, E2, E3, E4). Для сферических роликоподшипников: канавка для смазки и отверстия для смазки в наружном кольце. Двухрядный подшипник с вершинами контактных углов снаружи подшипников, стальной фиксатор, тип Conrad. Угол контакта 40 градусов для радиально-упорных типов. |
| 21309KEJW33C3 | Сферический роликовый подшипник | 6 смазочных отверстий на наружной обойме. Двухрядный подшипник с вершинами контактных углов снаружи подшипников, стальной фиксатор, тип Conrad. Угол контакта 40 градусов для радиально-упорных типов. |
