Цилиндрический роликовый подшипник NUP 309 ECNP
40695
В наличии
Цена на подшипник NUP 309 ECNP является расчетной и зависит от следующих факторов:
- Производитель (бренд)
- Наличие на складе в Москве
- Модификация и технические допуски
- Объем заказанного количества
Для уточнения актуальной цены и наличия:

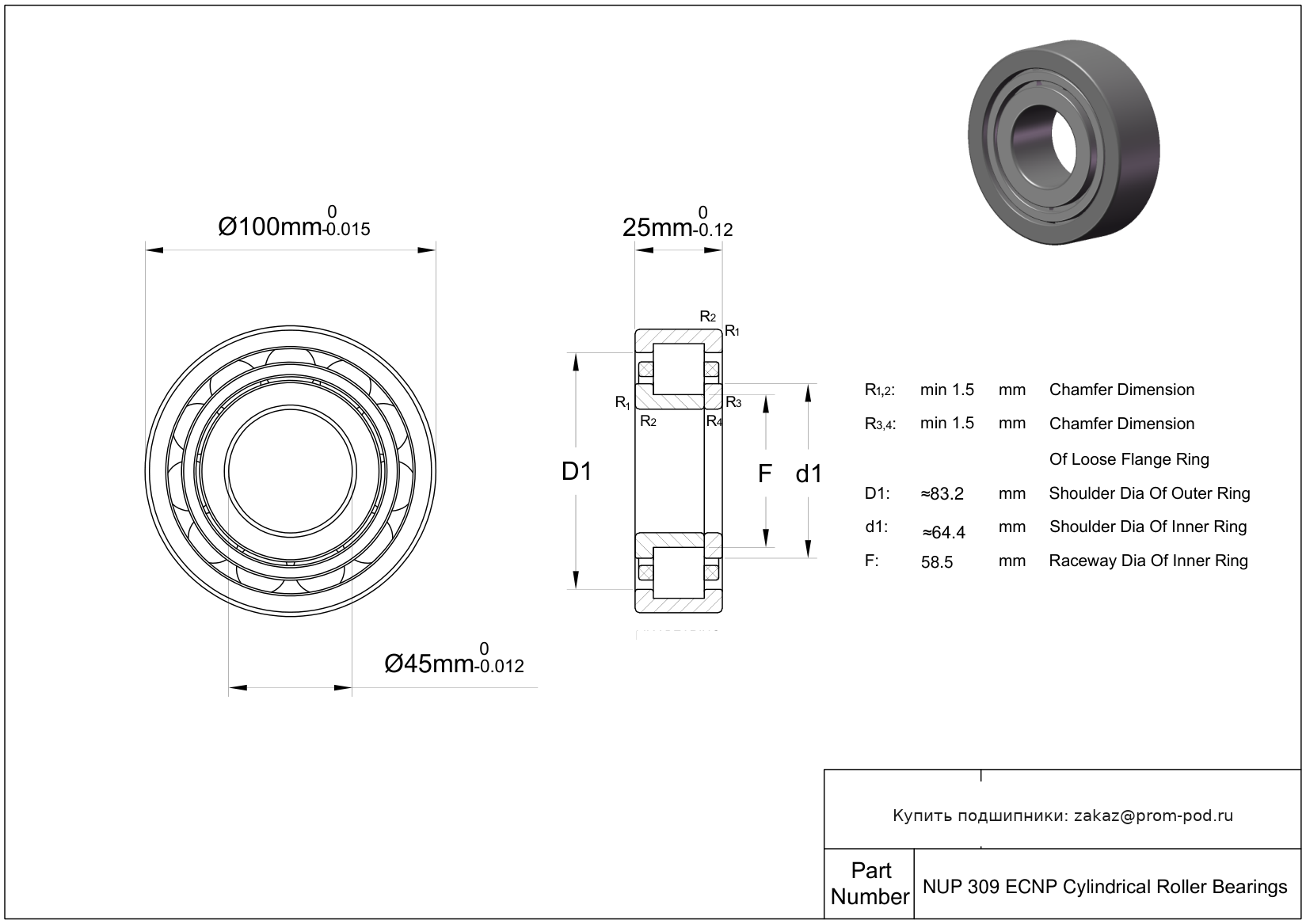

Технические характеристики NUP 309 ECNP
| Основные и дополнительные размеры | |
|---|---|
| Диаметр отверстия | 45 мм |
| Внешний диаметр | 100 мм |
| Ширина | 25 мм |
| Основные технические параметры | |
| Номер детали | NUP 309 ECNP |
| Бренд | SKF |
| Система измерений | Метрическая |
| Направление воспринимаемой нагрузки | Комбинированная |
| Конструкция | Однорядный |
| Тип уплотнения | Открытый |
| Смазка | Смазка: Литол/Масло |
| Тип внутреннего кольца | С внутренним кольцом |
| Тип роликового подшипника | Цилиндрический |
| Допуски | |
| Допуск диаметра отверстия | -0.012 мм до 0 |
| Допуск внешнего диаметра | -0.015 мм до 0 |
| Допуск по ширине | -0.12 мм до 0 |
| Диапазон температур | -30° до 110 °C |
| Материалы | |
| Материал кольца | Хромистая сталь |
| Материал сепаратора | PA66 cage/ roller centred |
| Материал роликов | Хромированная сталь |
| Нагрузка | |
| Динамическая радиальная нагрузка | 112.0951 кН |
| Статическая радиальная нагрузка | 100.0849 кН |
| Сертификация и стандарты | |
| Регламент RoHS | «Соответствует требованиям» |
| Регламент REACH | «Соответствует требованиям» |
| Прочие характеристики | |
| Максимальная скорость (X1000 об/мин) | 8 |
| Вес | 0.9 kg |
| Диаметр заплечика (борта) внутреннего кольца | 64.4 мм |
| Размер фаски r1/2(мин.) | 1.5 мм |
| Диаметр заплечика (борта) наружного кольца | 83.2 мм |
| Диаметр рабочей части внутреннего кольца | 58.5 мм |
| Размер фаски свободного фланцевого кольца (r3/4)(мин.) | 1.5 мм |
Таблица модификаций: Цилиндрический роликовый подшипник NUP 309 ECNP
| Маркировка | Базовый тип конструкции | Особенности модификации |
|---|---|---|
| NUP 309 ECML | Наружное кольцо с двумя бортиками, внутреннее кольцо с одним бортиком и свободным кольцом. | Оптимизированная внутренняя конструкция предусматривает увеличенное количество роликов и/или ролики большего размера с улучшенными условиями контакта торцов роликов с бортами внутреннего кольца. Цельный механически обработанный латунный сепаратор оконного типа, центрируемый по внутреннему или наружному кольцу. |
| NUP 309 ECJ | Наружное кольцо с двумя бортиками, внутреннее кольцо с одним бортиком и свободным кольцом. | Самоустанавливающийся роликоподшипник с измененной внутренней конструкцией, с сепаратором из стального листа. Дополнительня мощность. |
| NUP 309 ECP | Наружное кольцо с двумя бортиками, внутреннее кольцо с одним бортиком и свободным кольцом. | Оптимизированная внутренняя конструкция предусматривает увеличенное количество роликов и/или ролики большего размера с улучшенными условиями контакта торцов роликов с бортами внутреннего кольца. Предварительно смазаны. |
| 309N/MT33 MT33 | Однорядный цилиндрический роликовый подшипник с внутренним кольцом | Смазка NLGI 3 на литиевой основе с диапазоном рабочих температур от –30 до +120 C (стандартное количество). Специальная пластичная смазка для средней температуры (от -30 до +110 С). Дополнительное двухзначное цифровое обозначение характеризует применяемую пластичную смазку. Если заполнение подшипника пластичной смазкой отличается от нормального (т. е. от 25 до 35% свободного пространства подшипника), то дополнительные буквенные обозначения соответствуют указанному для НТ. Канавка для стопорного кольца в наружном кольце. |
| BL309ZZNR | Подшипник с защитной шайбой с одной стороны и канавкой под стопорное кольцо со стопорным кольцом на другой стороне. Защитная шайба с одной стороны, крепится с помощью стопорного кольца. | |
| 309MZ | Однорядный цилиндрический роликовый подшипник с внутренним кольцом | Сепаратор: Латунь. Защитная шайба с одной стороны, крепится с помощью стопорного кольца. |
| 309MFG | Однорядный цилиндрический роликовый подшипник с внутренним кольцом | Обозначение типа смазки. Сепаратор: Латунь. Пищевая смазка. |
| 309MF | Однорядный цилиндрический роликовый подшипник с внутренним кольцом | Сепаратор: Латунь. Пищевая смазка. |
| 309S-HYB#1 | Однорядный цилиндрический роликовый подшипник с внутренним кольцом | Керамические тела качения и допуски ABEC-1. Сепаратор: Высококачественная сталь. |
| 309SZZ | Однорядный цилиндрический роликовый подшипник с внутренним кольцом | Подшипник с защитными шайбами с двух сторон. Сепаратор: Высококачественная сталь. |
| 309SZZC | Однорядный цилиндрический роликовый подшипник с внутренним кольцом | Однорядный радиальный подшипник, ширина картриджа, с двумя уплотнениями. |
| 309SZZG | Однорядный цилиндрический роликовый подшипник с внутренним кольцом | Подшипник с защитными шайбами с двух сторон. Обозначение типа смазки. Сепаратор: Высококачественная сталь. |
| 309 | Однорядный цилиндрический роликовый подшипник с внутренним кольцом | Основное исполнение. |
| 309-Z | Однорядный цилиндрический роликовый подшипник с внутренним кольцом | Защитная шайба с одной стороны, крепится с помощью стопорного кольца. |
| 309-2RS1 | Однорядный цилиндрический роликовый подшипник с внутренним кольцом | Подшипники с радиально-осевым контактным уплотнительным кольцом из синтетического каучука с обеих сторон. |
| 309SFF-HYB#1 | Однорядный цилиндрический роликовый подшипник с внутренним кольцом | Керамические тела качения и допуски ABEC-1. Уплотнение типа Flex Seal сдвух сторон. Минимальный крутящий момент, низкий уровень трения, которое обеспечивает удержание смазки и защиты от загрязнений. Изготовлен из алюминия / ламинированного волокна. Сепаратор: Высококачественная сталь. |
| 309N | Однорядный цилиндрический роликовый подшипник с внутренним кольцом | Канавка для стопорного кольца в наружном кольце. |
| 309A-ZN | Однорядный цилиндрический роликовый подшипник с внутренним кольцом | Угол контакта 25 градусов. Подшипник с защитной шайбой с одной стороны и канавкой под стопорное кольцо на другой стороне. |
| 309-2ZN | Однорядный цилиндрический роликовый подшипник с внутренним кольцом | Подшипник с защитной шайбой с одной стороны и канавкой под стопорное кольцо на другой стороне. |
| 309 NR/C3 | Однорядный цилиндрический роликовый подшипник с внутренним кольцом | Внутренний зазор больше нормального. Кольцевой паз в наружном кольце со вставкой пружинного кольца, на открытом торце радиального шарикоподшипника с одним уплотнением. NR применяется только для радиальных подшипников. |
| 309-ZNR | Однорядный цилиндрический роликовый подшипник с внутренним кольцом | Подшипник с защитной шайбой с одной стороны и канавкой под стопорное кольцо со стопорным кольцом на другой стороне. |
| 309-2ZNR | Однорядный цилиндрический роликовый подшипник с внутренним кольцом | 2Z+NR канавка под стопорное кольцо на наружном кольце с установленным стопорным кольцом и штампованными стальными защитными шайбами с обеих сторон подшипника. |
| 309 NR | Однорядный цилиндрический роликовый подшипник с внутренним кольцом | Кольцевой паз в наружном кольце со вставкой пружинного кольца, на открытом торце радиального шарикоподшипника с одним уплотнением. NR применяется только для радиальных подшипников. |
| TMB309LLUC3/EM | Специальная сталь с термообработкой для более длительного срока службы. | Подшипники сортируются на две группы в зависимости от допуска внутреннего и наружнего диаметра. Два механических уплотнений. Сепаратор: Латунь. Угол контакта α=25. |
| TMB309LLUC3 | Специальная сталь с термообработкой для более длительного срока службы. | Подшипники сортируются на две группы в зависимости от допуска внутреннего и наружнего диаметра. Два механических уплотнений. |
| CS309LLU | Стандартное контактное нитрильное уплотнение с двух сторон подшипника (от -20 до +120°C). | |
| BL309C3 | Внутренний зазор больше нормального. | |
| TMB309ZZ | Специальная сталь с термообработкой для более длительного срока службы. | Подшипник с защитными шайбами с двух сторон. |
| TMB309C3 | Специальная сталь с термообработкой для более длительного срока службы. | Внутренний зазор больше нормального. |
| BL309ZNR | Подшипник с защитной шайбой с одной стороны и канавкой под стопорное кольцо со стопорным кольцом на другой стороне. |
Аналоги NUP 309 ECNP
- 21309 E
Дополнительня мощность.
- 21309 EK
Коническое внутреннее отверстие (конусность 1:12). Дополнительня мощность.
- 21309 E/C3
Символ внутреннего зазора ABMA 3. Дополнительня мощность.
- 21309 EK/C3
Символ внутреннего зазора ABMA 3. Коническое внутреннее отверстие (конусность 1:12). Дополнительня мощность.
- 21309 EK/W64
Для цилиндрических роликоподшипников и радиально-упорных шарикоподшипников: штампованный стальной сепаратор. Коническое внутреннее отверстие (конусность 1:12). Дополнительня мощность.
- 21309 EW
Оптимизированный профиль дорожек качения.
- 21309 AV NILOS RING 45x90.8x3 (6309)
Изготовлены из специальной марки стали. Коническое или резьбовое внутреннее отверстие. Канавка для стопорного кольца на стандартной стороне. Стопорное кольцо не поставляется. Используется для отделения основного номера подшипника от цифрового суффикса. Нейлоновый фиксатор, усиленный стекловолокном. Наружное кольцо с фланцем. Тип уплотнения: Уплотнение. Канавка под сепаратор на внутренней поверхности отверстия. Размеры границ изменены в соответствии со стандартами ISO.
- 21309K
Коническое внутреннее отверстие (конусность 1:12).
- 21309 CCK
Радиальный зазор для цилиндрических роликоподшипников с невзаимозаменяемыми компонентами подшипника. Последующее число указывает на класс зазора (если зазор нормальный, число отсутствует). Коническое внутреннее отверстие (конусность 1:12).
- 21309 VAB
Специальные коды вариаций. VAA начинается с буквенного кода, присвоенного для обозначения модификации от стандарта (например, 1-я модификация, 2-я модификация и т.д.). Эти коды подшипников никоим образом не указывают на модификацию по сравнению со стандартом. Для получения информации о конкретной модификации необходимо обратиться к инженерам.
- 21309 CC W33 C04
Для двухрядных цилиндрических роликоподшипников: канавка для смазки и отверстия для смазки в наружном кольце (зависит от размера подшипника: E, E1, E2, E3, E4). Для сферических роликоподшипников: канавка для смазки и отверстия для смазки в наружном кольце. Наружное кольцо с точностью хода P5, W4. Радиальный зазор для цилиндрических роликоподшипников с невзаимозаменяемыми компонентами подшипника. Последующее число указывает на класс зазора (если зазор нормальный, число отсутствует).
- 21309 AJ
Угол контакта 25 градусов. Угол контакта 40 градусов для радиально-упорных типов.
- 21309
- 21309EK CC W33
Для двухрядных цилиндрических роликоподшипников: канавка для смазки и отверстия для смазки в наружном кольце (зависит от размера подшипника: E, E1, E2, E3, E4). Для сферических роликоподшипников: канавка для смазки и отверстия для смазки в наружном кольце. Радиальный зазор для цилиндрических роликоподшипников с невзаимозаменяемыми компонентами подшипника. Последующее число указывает на класс зазора (если зазор нормальный, число отсутствует). Коническое внутреннее отверстие (конусность 1:12). Дополнительня мощность.
- 21309EJW33
Для двухрядных цилиндрических роликоподшипников: канавка для смазки и отверстия для смазки в наружном кольце (зависит от размера подшипника: E, E1, E2, E3, E4). Для сферических роликоподшипников: канавка для смазки и отверстия для смазки в наружном кольце. Конструкция с повышенной грузоподъемностью, штампованный стальной сепаратор.
- 21309EJW33C2
6 смазочных отверстий на наружной обойме. Конструкция с повышенной грузоподъемностью, штампованный стальной сепаратор.
- 21309EJW33C3
6 смазочных отверстий на наружной обойме. Конструкция с повышенной грузоподъемностью, штампованный стальной сепаратор.
- 21309EJW33C4
6 смазочных отверстий на наружной обойме. Конструкция с повышенной грузоподъемностью, штампованный стальной сепаратор.
- 21309KEJW33
Для двухрядных цилиндрических роликоподшипников: канавка для смазки и отверстия для смазки в наружном кольце (зависит от размера подшипника: E, E1, E2, E3, E4). Для сферических роликоподшипников: канавка для смазки и отверстия для смазки в наружном кольце. Конструкция с повышенной грузоподъемностью, штампованный стальной сепаратор. Коническое внутреннее отверстие (конусность 1:12).
- 21309KEJW33C3
6 смазочных отверстий на наружной обойме. Конструкция с повышенной грузоподъемностью, штампованный стальной сепаратор. Коническое внутреннее отверстие (конусность 1:12).
Похожие подшипники, размер: 45x100x25мм
| Обозначение | Тип | Расшифровка / Описание |
|---|---|---|
| 1309 EKTN9 | Самоустанавливающийся шариковый подшипник | Сепаратор из полиамида, армированного стекловолокном. Упорный шариковый подшипник без упорного кольца. |
| 1309 ETN9 | Самоустанавливающийся шариковый подшипник | Сепаратор из полиамида, армированного стекловолокном. Угол контакта α=25. |
| 7309 ACCBM | Радиально-упорный шариковый подшипник | Универсальный подходящий средний клиренс. Латунная обойма. Стопорный хомут с выравнивающим кольцом, адаптеры тяжелой серии. |
| 7309 BE-2RZP | Радиально-упорный шариковый подшипник | Уплотнения с двух сторон (для серии KH). Контактный угол α=40, усиленная внутренняя конструкция. Уплотнение с одной стороны. |
| 7309 BECAP | Радиально-упорный шариковый подшипник | Угол контакта 25 градусов. Пара подшипников со специальным преднатягом, цифры указывают на среднее значение преднатяга в мкм. Контактный угол α=40, усиленная внутренняя конструкция. |
| 7309 BECBJ | Радиально-упорный шариковый подшипник | B + E+ CB + J. Угол контакта α=40. Оптимизированная внутренняя конструкция. Подшипник для универсального монтажа. Два подшипника, установленные по О-образной или Х-образной схеме, имеют нормальный осевой внутренний зазор. Штампованный стальной сепаратор, центрируемый по шарикам. |
| 7309 BECBM | Радиально-упорный шариковый подшипник | B + E + CB + M. Угол контакта α=40. Оптимизированная внутренняя конструкция. Подшипник для универсального монтажа. Два подшипника, установленные по О-образной или Х-образной схеме, имеют нормальный осевой внутренний зазор. Механически обработанный латунный сепаратор, центрируемый по шарикам. Разные конструкции обозначаются цифрой после буквы М, например, М2. |
| 7309 BECBP | Радиально-упорный шариковый подшипник | B + E + CB + P. B + E + CB + M. Угол контакта α=40. Оптимизированная внутренняя конструкция. Подшипник для универсального монтажа. Два подшипника, установленные по О-образной или Х-образной схеме, имеют нормальный осевой внутренний зазор. Сепаратор из стеклонаполненного полиамида PA66, центрируемый по шарикам. |
| 7309 BECBY | Радиально-упорный шариковый подшипник | Нормальное обозначение осевого люфта для сдвоенных подшипников. Контактный угол α=40, усиленная внутренняя конструкция. Тип сепаратора: сепаратор из полиамидной смолы. |
| 7309 BEGAM | Радиально-упорный шариковый подшипник | Угол контакта 25 градусов. Обозначение типа смазки. Контактный угол α=40, усиленная внутренняя конструкция. Сепаратор: Латунь. |
| 7309 BEGAP | Радиально-упорный шариковый подшипник | B + E + GA + P. Угол контакта α=40. Оптимизированная внутренняя конструкция. Подшипник для универсального монтажа. Два подшипника, установленные по О-образной или Х-образной схеме, имеют лёгкий преднатяг. Сепаратор из стеклонаполненного полиамида PA66, центрируемый по шарикам. |
| 7309 BEGBP | Радиально-упорный шариковый подшипник | Обозначение типа смазки. Угол контакта α=25. Сделано в США (стандарт для серии типа B). Угол контакта α=40. Уплотнение с одной стороны. |
| 7309 BEGBY | Радиально-упорный шариковый подшипник | Обозначение типа смазки. Угол контакта α=25. Сделано в США (стандарт для серии типа B). Тип сепаратора: сепаратор из полиамидной смолы. Угол контакта α=40. |
| 7309 BEP | Радиально-упорный шариковый подшипник | B + E + P. Угол контакта α=40. Оптимизированная внутренняя конструкция. Сепаратор из стеклонаполненного полиамида PA66, центрируемый по шарикам. |
| 7309 BEGAPH | Радиально-упорный шариковый подшипник | B + E + GA + P. Угол контакта α=40. Оптимизированная внутренняя конструкция. Подшипник для универсального монтажа. Два подшипника, установленные по О-образной или Х-образной схеме, имеют лёгкий преднатяг. Сепаратор из стеклонаполненного полиамида PA66, центрируемый по шарикам. Тяжелый предварительный натяг. |
| S1309 EKTN9 | Самоустанавливающийся шариковый подшипник | Шарики и кольца из материала AISI 440C. Сепаратор из полиамида, армированного стекловолокном. Упорный шариковый подшипник без упорного кольца. |
| S1309 ETN9 | Самоустанавливающийся шариковый подшипник | Шарики и кольца из материала AISI 440C. Сепаратор из полиамида, армированного стекловолокном. Угол контакта α=25. |
| SS7309 | Радиально-упорный шариковый подшипник | Удлиненное внутреннее кольцо, вставка из нержавеющей стали, литые манжетные уплотнения. |
| SS7309 2RS | Радиально-упорный шариковый подшипник | Удлиненное внутреннее кольцо, вставка из нержавеющей стали, литые манжетные уплотнения. Резиновые уплотнения с обеих сторон подшипника. |
| S6309 | Шариковый подшипник | Шарики и кольца из материала AISI 440C. |
