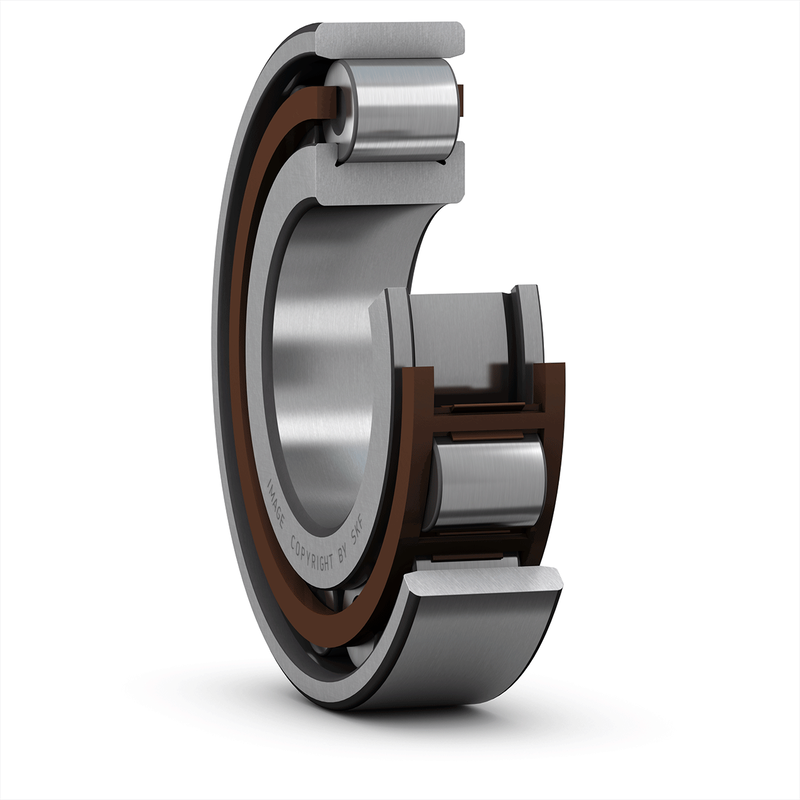

Цилиндрический роликовый подшипник N 314 ECP
40907
В наличии
Цена на подшипник N 314 ECP является расчетной и зависит от следующих факторов:
- Производитель (бренд)
- Наличие на складе в Москве
- Модификация и технические допуски
- Объем заказанного количества
Для уточнения актуальной цены и наличия:

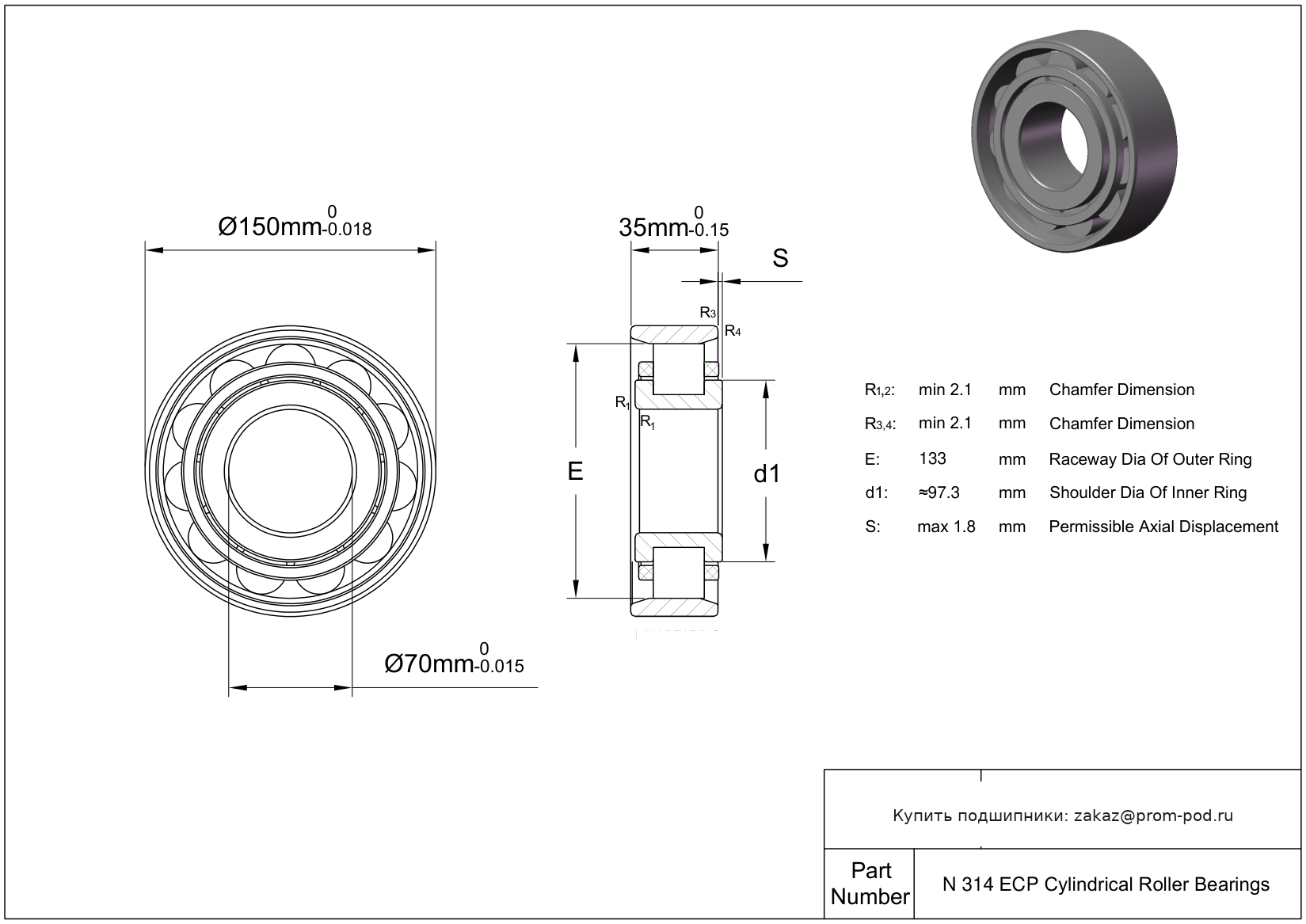

Технические характеристики N 314 ECP
| Основные и дополнительные размеры | |
|---|---|
| Диаметр отверстия | 70 мм |
| Внешний диаметр | 150 мм |
| Ширина | 35 мм |
| Основные технические параметры | |
| Номер детали | N 314 ECP |
| Бренд | SKF |
| Система измерений | Метрическая |
| Направление воспринимаемой нагрузки | Комбинированная |
| Конструкция | Однорядный |
| Тип уплотнения | Открытый |
| Смазка | Смазка: Литол/Масло |
| Тип внутреннего кольца | С внутренним кольцом |
| Тип роликового подшипника | Цилиндрический |
| Допуски | |
| Допуск диаметра отверстия | -0.15 мм до 0 |
| Допуск внешнего диаметра | -0.018 мм до 0 |
| Допуск по ширине | -0.15 мм до 0 |
| Диапазон температур | -30° до 110 °C |
| Допустимое осевое смещение (макс.) | 1.8 мм |
| Материалы | |
| Материал кольца | Хромистая сталь |
| Материал сепаратора | PA66 cage/ roller centred |
| Материал роликов | Хромированная сталь |
| Нагрузка | |
| Динамическая радиальная нагрузка | 236.2005 кН |
| Статическая радиальная нагрузка | 228.1937 кН |
| Сертификация и стандарты | |
| Регламент RoHS | «Соответствует требованиям» |
| Регламент REACH | «Соответствует требованиям» |
| Прочие характеристики | |
| Максимальная скорость (X1000 об/мин) | 6 |
| Вес | 2.67 kg |
| Диаметр заплечика (борта) внутреннего кольца | 97.3 мм |
| Размер фаски r1/2(мин.) | 2.1 мм |
| Размер фаски r3/4(мин.) | 2.1 мм |
| Диаметр дорожки наружного кольца (E) | 133 мм |
Таблица модификаций: Цилиндрический роликовый подшипник N 314 ECP
| Маркировка | Базовый тип конструкции | Особенности модификации |
|---|---|---|
| N 314 ECM | Цилиндрический подшипник, внутреннее кольцо с двойным фланцем, наружное свободное. | Оптимизированная внутренняя конструкция предусматривает увеличенное количество роликов и/или ролики большего размера с улучшенными условиями контакта торцов роликов с бортами внутреннего кольца. Сепаратор: Массивный латунный сепаратор, центрирован по элементам качения. |
| TMB314ZZ/2A | Специальная сталь с термообработкой для более длительного срока службы. | Угол контакта 25 градусов. Подшипник с защитными шайбами с двух сторон. |
| BL314C3 | Внутренний зазор больше нормального. | |
| BL314N | Канавка для стопорного кольца в наружном кольце. | |
| BL314UN | Радиально-упорный шариковый подшипник серии 9000 с разъемным внутренним кольцом, угол контакта 29°. Канавка для стопорного кольца в наружном кольце. | |
| BL314ZC3 | Внутренний зазор больше нормального. Защитная шайба с одной стороны, крепится с помощью стопорного кольца. | |
| BL314ZNRC4 | Подшипник с защитной шайбой с одной стороны и канавкой под стопорное кольцо со стопорным кольцом на другой стороне. Внутренний зазор больше С3. | |
| BL314ZZ | Подшипник с защитными шайбами с двух сторон. | |
| TMB314C3 | Специальная сталь с термообработкой для более длительного срока службы. | Внутренний зазор больше нормального. |
| TMB314ZC3 | Специальная сталь с термообработкой для более длительного срока службы. | Внутренний зазор больше нормального. Защитная шайба с одной стороны, крепится с помощью стопорного кольца. |
| TMB314ZZ | Специальная сталь с термообработкой для более длительного срока службы. | Подшипник с защитными шайбами с двух сторон. |
| TMB314ZZC3 | Специальная сталь с термообработкой для более длительного срока службы. | Однорядный подшипник с шириной картриджа, сверхмалого размера, с двумя уплотнениями из синтетической резины. |
| BL314ZZC3 | Однорядный подшипник с шириной картриджа, сверхмалого размера, с двумя уплотнениями из синтетической резины. | |
| BL314ZZC3/EM | Однорядный подшипник с шириной картриджа, сверхмалого размера, с двумя уплотнениями из синтетической резины. Сепаратор: Латунь. Угол контакта α=25. | |
| BL314ZNR | Подшипник с защитной шайбой с одной стороны и канавкой под стопорное кольцо со стопорным кольцом на другой стороне. | |
| 314 NR | Однорядный цилиндрический роликовый подшипник с внутренним кольцом | Кольцевой паз в наружном кольце со вставкой пружинного кольца, на открытом торце радиального шарикоподшипника с одним уплотнением. NR применяется только для радиальных подшипников. |
| 314-ZNR | Однорядный цилиндрический роликовый подшипник с внутренним кольцом | Подшипник с защитной шайбой с одной стороны и канавкой под стопорное кольцо со стопорным кольцом на другой стороне. |
| 314SS | Однорядный цилиндрический роликовый подшипник с внутренним кольцом | Защитная шайба с двух сторон. Низкий крутящий момент, высокая скорость, обеспечение удержания смазки и защиты от загрязнения. Изготовлен из нержавеющей стали 302. |
| 314M | Однорядный цилиндрический роликовый подшипник с внутренним кольцом | Сепаратор: Латунь. |
| 314MFF | Однорядный цилиндрический роликовый подшипник с внутренним кольцом | Уплотнение типа Flex Seal сдвух сторон. Минимальный крутящий момент, низкий уровень трения, которое обеспечивает удержание смазки и защиты от загрязнений. Изготовлен из алюминия / ламинированного волокна. Сепаратор: Латунь. |
| 314S | Однорядный цилиндрический роликовый подшипник с внутренним кольцом | Сепаратор: Высококачественная сталь. |
| 314SFF | Однорядный цилиндрический роликовый подшипник с внутренним кольцом | Уплотнение типа Flex Seal сдвух сторон. Минимальный крутящий момент, низкий уровень трения, которое обеспечивает удержание смазки и защиты от загрязнений. Изготовлен из алюминия / ламинированного волокна. Сепаратор: Высококачественная сталь. |
| 314SFF-HYB#1 | Однорядный цилиндрический роликовый подшипник с внутренним кольцом | Керамические тела качения и допуски ABEC-1. Уплотнение типа Flex Seal сдвух сторон. Минимальный крутящий момент, низкий уровень трения, которое обеспечивает удержание смазки и защиты от загрязнений. Изготовлен из алюминия / ламинированного волокна. Сепаратор: Высококачественная сталь. |
| 314S-HYB#1 | Однорядный цилиндрический роликовый подшипник с внутренним кольцом | Керамические тела качения и допуски ABEC-1. Сепаратор: Высококачественная сталь. |
| 314 | Однорядный цилиндрический роликовый подшипник с внутренним кольцом | Основное исполнение. |
| 314-Z | Однорядный цилиндрический роликовый подшипник с внутренним кольцом | Защитная шайба с одной стороны, крепится с помощью стопорного кольца. |
| NUP 314 ECNP | Наружное кольцо с двумя бортиками, внутреннее кольцо с одним бортиком и свободным кольцом. | Оптимизированная внутренняя конструкция предусматривает увеличенное количество роликов и/или ролики большего размера с улучшенными условиями контакта торцов роликов с бортами внутреннего кольца. Нейлоновый фиксатор, усиленный стекловолокном. Предварительно смазаны. |
| QJ 314 N2MA | Однорядный дуплексный шарикоподшипник, с разъемным внутренним кольцом. | Подшипник с двумя фиксирующими пазами и латунным сепаратором. Угол контакта 25 градусов. |
| QJ 314 N2PHAS | Однорядный дуплексный шарикоподшипник, с разъемным внутренним кольцом. | Сепаратор из стеклонаполненого полиэфирэфиркетона РЕЕК, со смазочными канавками на направляющих поверхностях, центрируемый по наружному кольцу. Подшипник с двумя смещёнными на α=180 стопорящими пазами на наружной поверхности наружного кольца (для удерживания подшипника от проворачивания). |
| NJ 314 ECJ | Наружное кольцо с двумя бортиками, внутреннее кольцо с одним бортиком. | Самоустанавливающийся роликоподшипник с измененной внутренней конструкцией, с сепаратором из стального листа. Дополнительня мощность. |
Аналоги N 314 ECP
- 21314 E
Дополнительня мощность.
- 21314 EK
Коническое внутреннее отверстие (конусность 1:12). Дополнительня мощность.
- 21314 E/C3
Символ внутреннего зазора ABMA 3. Дополнительня мощность.
- 21314 E/C3W64
Символ внутреннего зазора ABMA 3. Для цилиндрических роликоподшипников и радиально-упорных шарикоподшипников: штампованный стальной сепаратор. Дополнительня мощность.
- 21314 E/W64
Для цилиндрических роликоподшипников и радиально-упорных шарикоподшипников: штампованный стальной сепаратор. Дополнительня мощность.
- 21314
- 21314 EW
Оптимизированный профиль дорожек качения.
- 21314CC
Радиальный зазор для цилиндрических роликоподшипников с невзаимозаменяемыми компонентами подшипника. Последующее число указывает на класс зазора (если зазор нормальный, число отсутствует).
- 21314 CJ
Самоустанавливающийся роликоподшипник с измененной внутренней конструкцией, с сепаратором из стального листа.
- 21314 CKJ W33 C3
Для двухрядных цилиндрических роликоподшипников: канавка для смазки и отверстия для смазки в наружном кольце (зависит от размера подшипника: E, E1, E2, E3, E4). Для сферических роликоподшипников: канавка для смазки и отверстия для смазки в наружном кольце. Символ внутреннего зазора ABMA 3. Резиновые манжетные уплотнения скреплены с листом металлическими вставками. Угол контакта 40 градусов для радиально-упорных типов. Коническое внутреннее отверстие (конусность 1:12).
- 21314E CJC3W33
Для двухрядных цилиндрических роликоподшипников: канавка для смазки и отверстия для смазки в наружном кольце (зависит от размера подшипника: E, E1, E2, E3, E4). Для сферических роликоподшипников: канавка для смазки и отверстия для смазки в наружном кольце. Символ внутреннего зазора ABMA 3. Самоустанавливающийся роликоподшипник с измененной внутренней конструкцией, с сепаратором из стального листа. Дополнительня мощность.
- 21314EJW33
Для двухрядных цилиндрических роликоподшипников: канавка для смазки и отверстия для смазки в наружном кольце (зависит от размера подшипника: E, E1, E2, E3, E4). Для сферических роликоподшипников: канавка для смазки и отверстия для смазки в наружном кольце. Конструкция с повышенной грузоподъемностью, штампованный стальной сепаратор.
- 21314EJW33C2
6 смазочных отверстий на наружной обойме. Конструкция с повышенной грузоподъемностью, штампованный стальной сепаратор.
- 21314EJW33C3
6 смазочных отверстий на наружной обойме. Конструкция с повышенной грузоподъемностью, штампованный стальной сепаратор.
- 21314EJW33C4
6 смазочных отверстий на наружной обойме. Конструкция с повышенной грузоподъемностью, штампованный стальной сепаратор.
- 21314KEJW33
Для двухрядных цилиндрических роликоподшипников: канавка для смазки и отверстия для смазки в наружном кольце (зависит от размера подшипника: E, E1, E2, E3, E4). Для сферических роликоподшипников: канавка для смазки и отверстия для смазки в наружном кольце. Конструкция с повышенной грузоподъемностью, штампованный стальной сепаратор. Коническое внутреннее отверстие (конусность 1:12).
- 21314KEJW33C3
6 смазочных отверстий на наружной обойме. Конструкция с повышенной грузоподъемностью, штампованный стальной сепаратор. Коническое внутреннее отверстие (конусность 1:12).
- 21314-E1-XL
Оптимизированный профиль (для метрических серий). Используется для отделения основного номера подшипника от цифрового суффикса. Приставной бортик. Составная часть подшипникового узла.
- 21314-E1-XL>A
Оптимизированный профиль (для метрических серий). Угол контакта 25 градусов. Используется для отделения основного номера подшипника от цифрового суффикса. Приставной бортик. Составная часть подшипникового узла.
- 21314-E1-XL-C3
Символ внутреннего зазора ABMA 3. Оптимизированный профиль (для метрических серий). Используется для отделения основного номера подшипника от цифрового суффикса. Приставной бортик. Составная часть подшипникового узла.
Похожие подшипники, размер: 70x150x35мм
| Обозначение | Тип | Расшифровка / Описание |
|---|---|---|
| 1314 | Самоустанавливающийся шариковый подшипник | |
| 7314 ACCBM | Радиально-упорный шариковый подшипник | Универсальный подходящий средний клиренс. Латунная обойма. Стопорный хомут с выравнивающим кольцом, адаптеры тяжелой серии. |
| 7314 BECAP | Радиально-упорный шариковый подшипник | Угол контакта 25 градусов. Пара подшипников со специальным преднатягом, цифры указывают на среднее значение преднатяга в мкм. Контактный угол α=40, усиленная внутренняя конструкция. |
| 7314 BECBJ | Радиально-упорный шариковый подшипник | B + E+ CB + J. Угол контакта α=40. Оптимизированная внутренняя конструкция. Подшипник для универсального монтажа. Два подшипника, установленные по О-образной или Х-образной схеме, имеют нормальный осевой внутренний зазор. Штампованный стальной сепаратор, центрируемый по шарикам. |
| 7314 BECBM | Радиально-упорный шариковый подшипник | B + E + CB + M. Угол контакта α=40. Оптимизированная внутренняя конструкция. Подшипник для универсального монтажа. Два подшипника, установленные по О-образной или Х-образной схеме, имеют нормальный осевой внутренний зазор. Механически обработанный латунный сепаратор, центрируемый по шарикам. Разные конструкции обозначаются цифрой после буквы М, например, М2. |
| 7314 BECBP | Радиально-упорный шариковый подшипник | B + E + CB + P. B + E + CB + M. Угол контакта α=40. Оптимизированная внутренняя конструкция. Подшипник для универсального монтажа. Два подшипника, установленные по О-образной или Х-образной схеме, имеют нормальный осевой внутренний зазор. Сепаратор из стеклонаполненного полиамида PA66, центрируемый по шарикам. |
| 7314 BECBY | Радиально-упорный шариковый подшипник | Нормальное обозначение осевого люфта для сдвоенных подшипников. Контактный угол α=40, усиленная внутренняя конструкция. Тип сепаратора: сепаратор из полиамидной смолы. |
| 7314 BEGAF | Радиально-упорный шариковый подшипник | B + E + GA + F. Угол контакта α=40. Оптимизированная внутренняя конструкция. Подшипник для универсального монтажа. Два подшипника, установленные по О-образной или Х-образной схеме, имеют лёгкий преднатяг. Механически обработанный стальной сепаратор, центрируемый по шарикам. |
| 7314 BEGAJ | Радиально-упорный шариковый подшипник | Угол контакта 25 градусов. Обозначение типа смазки. Контактный угол α=40, усиленная внутренняя конструкция. Сепаратор из листовой стали. |
| 7314 BEGAM | Радиально-упорный шариковый подшипник | Угол контакта 25 градусов. Обозначение типа смазки. Контактный угол α=40, усиленная внутренняя конструкция. Сепаратор: Латунь. |
| 7314 BEGAP | Радиально-упорный шариковый подшипник | B + E + GA + P. Угол контакта α=40. Оптимизированная внутренняя конструкция. Подшипник для универсального монтажа. Два подшипника, установленные по О-образной или Х-образной схеме, имеют лёгкий преднатяг. Сепаратор из стеклонаполненного полиамида PA66, центрируемый по шарикам. |
| 7314 BEGAY | Радиально-упорный шариковый подшипник | Угол контакта 25 градусов. Обозначение типа смазки. Контактный угол α=40, усиленная внутренняя конструкция. Тип сепаратора: сепаратор из полиамидной смолы. |
| 7314 BEGBY | Радиально-упорный шариковый подшипник | Обозначение типа смазки. Угол контакта α=25. Сделано в США (стандарт для серии типа B). Тип сепаратора: сепаратор из полиамидной смолы. Угол контакта α=40. |
| 7314 BEP | Радиально-упорный шариковый подшипник | B + E + P. Угол контакта α=40. Оптимизированная внутренняя конструкция. Сепаратор из стеклонаполненного полиамида PA66, центрируемый по шарикам. |
| 7314 BECBPH | Радиально-упорный шариковый подшипник | B + E + CB + P. B + E + CB + M. Угол контакта α=40. Оптимизированная внутренняя конструкция. Подшипник для универсального монтажа. Два подшипника, установленные по О-образной или Х-образной схеме, имеют нормальный осевой внутренний зазор. Сепаратор из стеклонаполненного полиамида PA66, центрируемый по шарикам. Тяжелый предварительный натяг. |
| 7314 BEGAPH | Радиально-упорный шариковый подшипник | B + E + GA + P. Угол контакта α=40. Оптимизированная внутренняя конструкция. Подшипник для универсального монтажа. Два подшипника, установленные по О-образной или Х-образной схеме, имеют лёгкий преднатяг. Сепаратор из стеклонаполненного полиамида PA66, центрируемый по шарикам. Тяжелый предварительный натяг. |
| S1314 | Самоустанавливающийся шариковый подшипник | Шарики и кольца из материала AISI 440C. |
| SS7314 | Радиально-упорный шариковый подшипник | Удлиненное внутреннее кольцо, вставка из нержавеющей стали, литые манжетные уплотнения. |
| SS7314 2RS | Радиально-упорный шариковый подшипник | Удлиненное внутреннее кольцо, вставка из нержавеющей стали, литые манжетные уплотнения. Резиновые уплотнения с обеих сторон подшипника. |
| S6314 | Шариковый подшипник | Шарики и кольца из материала AISI 440C. |
