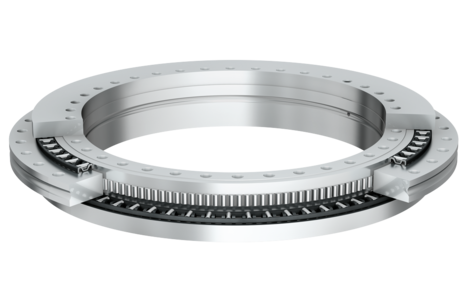

Подшипник поворотного стола YRT80-TV
53852
В наличии
Условия заказа и стоимость
Цена на подшипник YRT80-TV является расчетной и зависит от следующих факторов:
- Производитель (бренд)
- Наличие на складе в Москве
- Модификация и технические допуски
- Объем заказанного количества
Минимальная сумма заказа: от 3 000 рублей
Для уточнения актуальной цены и наличия:

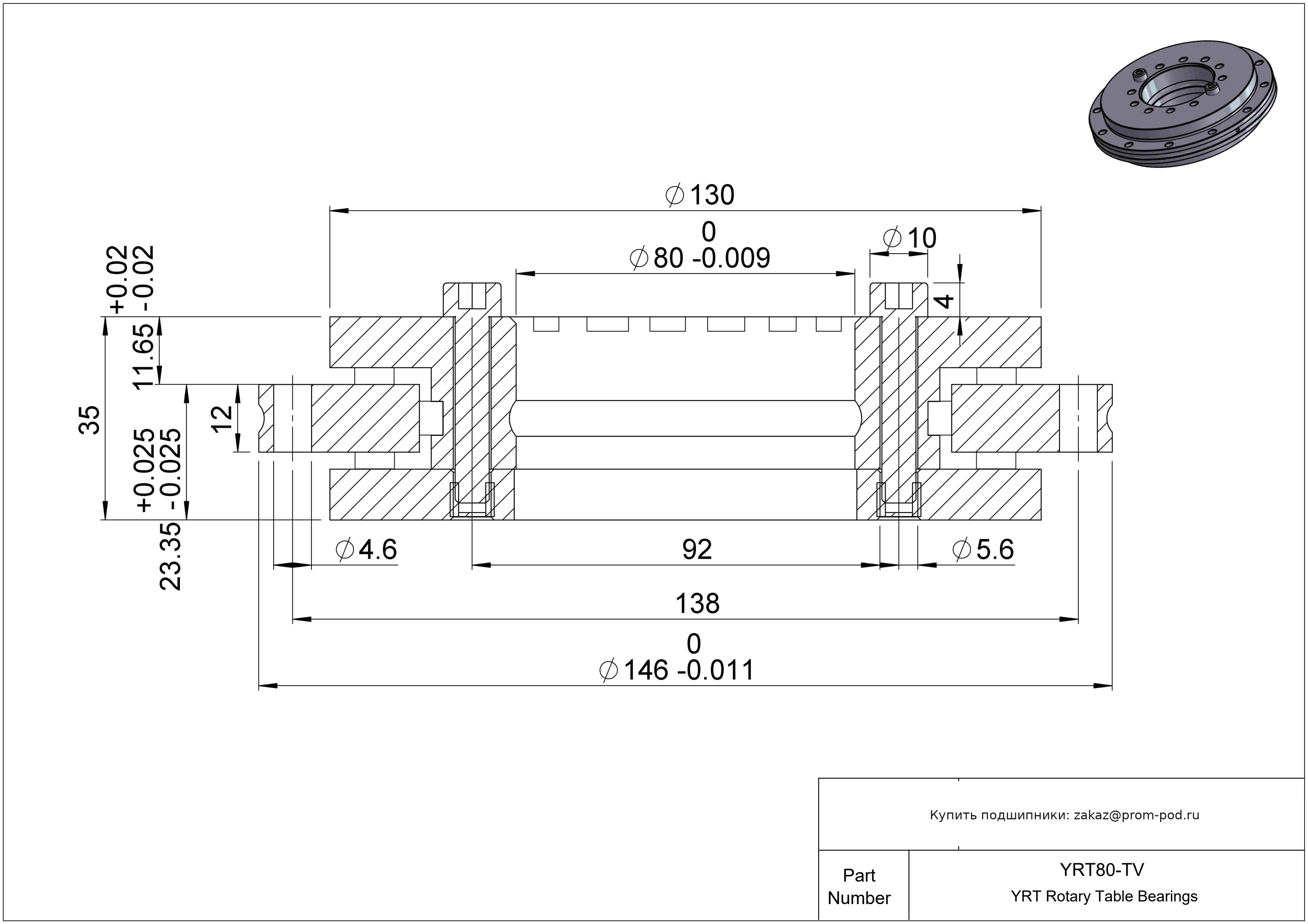

Технические характеристики YRT80-TV
| Основные и дополнительные размеры | |
|---|---|
| Диаметр отверстия | 80 мм |
| Внешний диаметр | 146 мм |
| Высота | 35 мм |
| Высота контактной поверхности внешнего кольца (H1) | 23.35 мм |
| Высота контактной поверхности внешнего кольца (H2) | 11.65 мм |
| Ширина наружного кольца | 12 мм |
| Основные технические параметры | |
| Номер детали | YRT80-TV |
| Бренд | INA |
| Система измерений | Метрическая |
| Допуски | |
| Допуск диаметра отверстия | -0.009 мм до 0 |
| Допуск внешнего диаметра | -0.011 мм до 0 |
| Высота контактной поверхности наружного кольца (H1) Допуск | -0.025 до 0.025 мм |
| Высота контактной поверхности внешнего кольца (H2) Допуски | -0.2 до 0.2 мм |
| Допустимый диапазон температур эксплуатации | -30 ° до 120 °C |
| Нагрузка | |
| Динамическая радиальная нагрузка | 44000 N |
| Статическая радиальная нагрузка | 98000 N |
| Динамическая осевая нагрузка | 38000 N |
| Статическая осевая нагрузка | 158000 N |
| Прочие характеристики | |
| Максимальная скорость (X1000 об/мин) | 0.35 |
| Вес | 2.4 kg |
| Максимальный диаметр внутреннего кольца | 130 мм |
| Крутящий момент трения подшипника при 5 об/мин | 3 Nm |
| Диаметр окружности посадки фиксирующих отверстий во внешнем кольце | 92 мм |
| Диаметр окружности крепежных отверстий во внутреннем кольце | 138 мм |
| Диаметр отверстий для крепления внутреннего кольца | 5.6 мм |
| Количество крепежных отверстий внутреннего кольца | 10 |
| Диаметр отверстий для крепления внешнего кольца | 4.6 мм |
| Количество отверстий для крепления внешнего кольца | 12 |
| Количество шагов и угол сепарации | 12 x 30° |
| Момент затяжки винта | 8.5 Nm |
| Количество винтов крепления | 2 |
| Осьовой и радиальный биение | 3 µm |
| Осевая жесткость позиции подшипника | 1600 N/µm |
| Радиальная жесткость подшипника положения | 1800 N/µm |
| Наклонная жесткость положения подшипника | 2500 Nm/mrad |
| Осевая жесткость набора катящихся элементов | 4000 N/µm |
| Радиальная жесткость набора катящихся элементов | 2600 N/µm |
| Уклоняемая жесткость набора качения | 6300 Nm/mrad |
