Радиально-упорные подшипники поворотного стола YRT / YRTC  

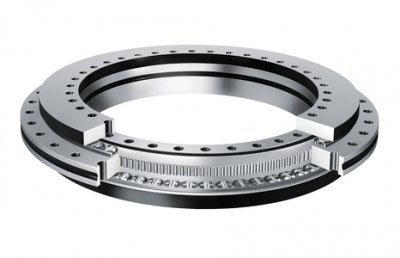

Прецизионные подшипники серий YRT и YRTC представляют собой готовые к монтажу трехрядные роликовые опоры, способные воспринимать сложные комбинированные нагрузки. Конструкция включает в себя L-образное внутреннее кольцо, массивное наружное кольцо, два комплекта осевых цилиндрических роликов с сепараторами и один радиальный роликовый ряд. Наличие заводских крепежных отверстий на фланцах колец существенно упрощает центрирование и фиксацию узла на сопрягаемых деталях станка.

Конструктивные особенности и кинематика узлов YRT и YRTC

Базовое исполнение YRT ориентировано на обеспечение максимальной статической и динамической жесткости при умеренных скоростях вращения. В этой серии используются массивные латунные сепараторы, которые надежно удерживают цилиндрические ролики в условиях знакопеременных нагрузок. Данный тип опор идеально подходит для тяжелых фрезерных и карусельных столов, где критически важна устойчивость к деформациям под воздействием сил резания.

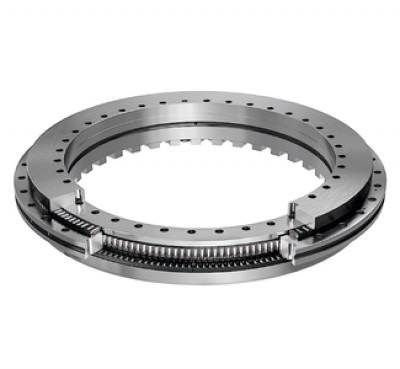

Модифицированная серия YRTC разработана специально для высокоскоростных режимов работы при сохранении высокой жесткости конструкции. За счет оптимизации геометрии беговых дорожек и применения полимерных сепараторов инженерам удалось снизить момент трения и тепловыделение при вращении. Это позволяет использовать подшипники YRTC в современных обрабатывающих центрах, требующих высокой динамики позиционирования.

Высокоскоростная линейка YRTS дополняет семейство, предлагая еще более низкий крутящий момент трения и предельные частоты вращения, сопоставимые с радиально-упорными шарикоподшипниками. В этих узлах осевые ролики заменены на специальные тела качения, что минимизирует тепловые деформации при непрерывной работе. Данные опоры находят применение в приводах прямого действия поворотных осей.

Применение подшипников в поворотных столах и прецизионных узлах

Основной сферой эксплуатации опор YRT и YRTC являются поворотные столы многоосевых обрабатывающих центров с ЧПУ. В процессе пятикоординатной обработки деталь подвергается воздействию сил резания под разными углами, что создает колоссальный опрокидывающий момент. Интеграция жесткого трехрядного подшипника позволяет компенсировать эти силы, исключая вибрации и обеспечивая шероховатость обработанной поверхности в пределах микронных допусков.

В делительных головках и поворотных осях зубофрезерных станков данные подшипники отвечают за кинематическую точность позиционирования заготовки. Минимальное радиальное и осевое биение колец гарантирует точное зацепление инструмента и обрабатываемой детали, что напрямую влияет на класс точности изготавливаемых шестерен. Высокий предварительный натяг, заложенный на заводе, предотвращает появление люфтов на протяжении всего жизненного цикла узла.

Помимо металлообработки, данные прецизионные узлы востребованы в медицинском диагностическом оборудовании и радиолокационных системах. В поворотных механизмах томографов и тяжелых антенных комплексах они обеспечивают плавное, безрывковое вращение при минимальном уровне шума. Способность работать в условиях жестких требований к соосности делает их незаменимыми для роботизированных манипуляторов высокой грузоподъемности.

Как правильно подобрать и купить прецизионный подшипник

Чтобы безошибочно подобрать подшипниковый узел для конкретного оборудования, необходимо учитывать не только габаритные размеры, но и температурный режим работы, а также класс точности. Важным фактором является вязкость используемой смазки, так как от нее зависит предельная скорость вращения и конечная цена эксплуатации всего шпиндельного узла. Наличие встроенной магнитной измерительной системы в модификациях YRTM также влияет на выбор сопрягаемой электроники ЧПУ.

В каталоге представлены сертифицированные комплектующие, прошедшие строгий метрологический контроль на заводе. Вы можете самостоятельно отфильтровать позиции по внутреннему диаметру, грузоподъемности и скоростным характеристикам, чтобы купить оптимальный вариант для вашего оборудования. Если вам требуется профессиональная техническая консультация, отправьте точную маркировку детали или чертеж посадочного места нашим инженерам для подбора оригинального узла или его полного аналога.
