Подшипник поворотного стола YRTC100-XL
53853
В наличии
Условия заказа и стоимость
Цена на подшипник YRTC100-XL является расчетной и зависит от следующих факторов:
- Производитель (бренд)
- Наличие на складе в Москве
- Модификация и технические допуски
- Объем заказанного количества
Минимальная сумма заказа: от 3 000 рублей
Для уточнения актуальной цены и наличия:

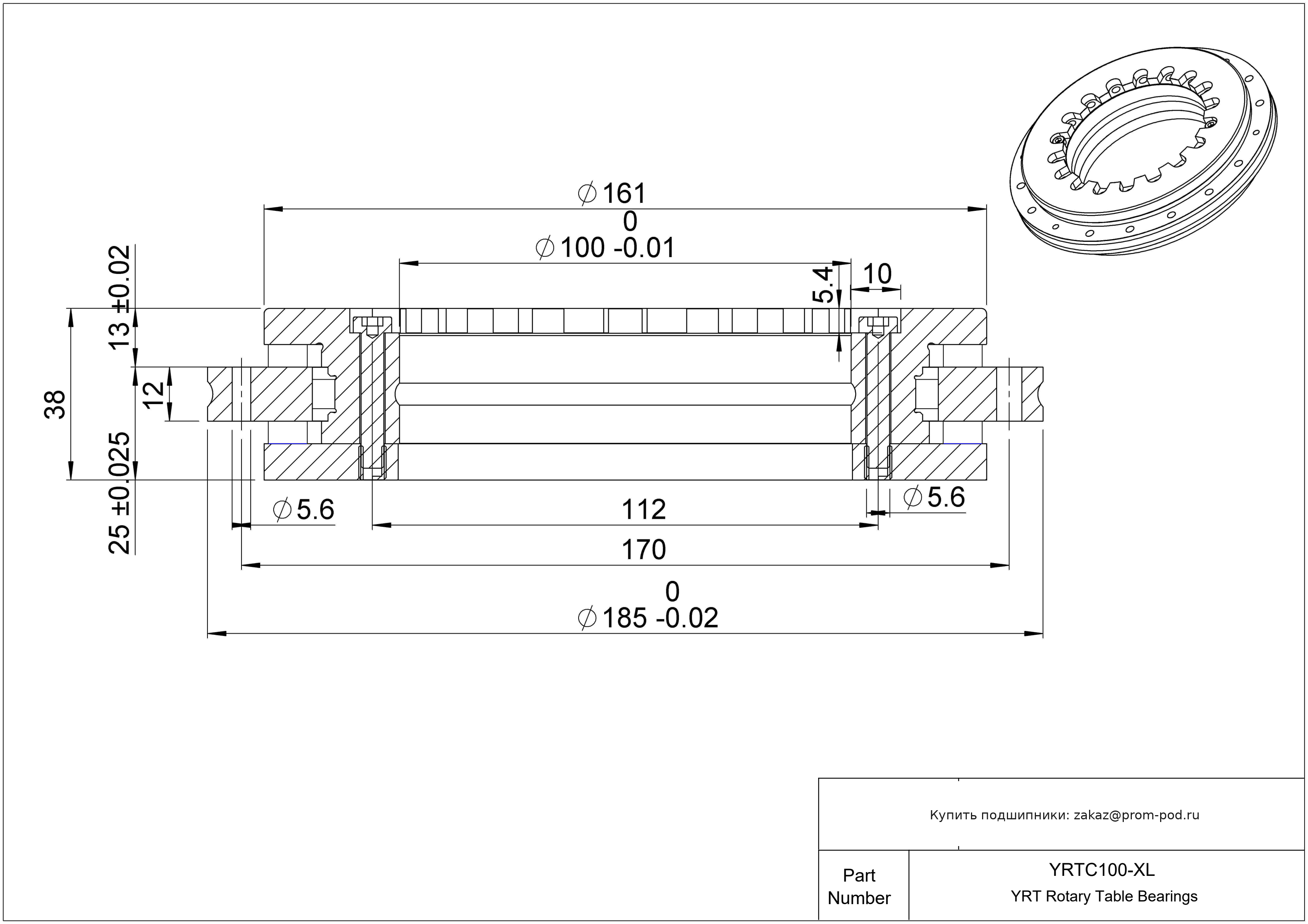

Технические характеристики YRTC100-XL
| Основные и дополнительные размеры | |
|---|---|
| Диаметр отверстия | 100 мм |
| Внешний диаметр | 185 мм |
| Высота | 38 мм |
| Высота контактной поверхности внешнего кольца (H1) | 25 мм |
| Высота контактной поверхности внешнего кольца (H2) | 13 мм |
| Ширина наружного кольца | 12 мм |
| Основные технические параметры | |
| Номер детали | YRTC100-XL |
| Бренд | INA |
| Система измерений | Метрическая |
| Допуски | |
| Допуск диаметра отверстия | -0.01 мм до 0 |
| Допуск внешнего диаметра | -0.02 мм до 0 |
| Высота контактной поверхности наружного кольца (H1) Допуск | -0.025 до 0.025 мм |
| Высота контактной поверхности внешнего кольца (H2) Допуски | -0.02 до 0.02 мм |
| Допустимый диапазон температур эксплуатации | -30 ° до 120 °C |
| Нагрузка | |
| Динамическая радиальная нагрузка | 50000 N |
| Статическая радиальная нагрузка | 88000 N |
| Динамическая осевая нагрузка | 105000 N |
| Статическая осевая нагрузка | 455000 N |
| Прочие характеристики | |
| Максимальная скорость (X1000 об/мин) | 1.2 |
| Вес | 3.65 kg |
| Максимальный диаметр внутреннего кольца | 161 мм |
| Крутящий момент трения подшипника при 5 об/мин | 2.5 Nm |
| Диаметр окружности посадки фиксирующих отверстий во внешнем кольце | 112 мм |
| Диаметр окружности крепежных отверстий во внутреннем кольце | 170 мм |
| Диаметр отверстий для крепления внутреннего кольца | 5.6 мм |
| Количество крепежных отверстий внутреннего кольца | 16 |
| Диаметр отверстий для крепления внешнего кольца | 5.6 мм |
| Количество отверстий для крепления внешнего кольца | 15 |
| Количество шагов и угол сепарации | 18 x 20° |
| Момент затяжки винта | 8.5 Nm |
| Количество винтов крепления | 2 |
| Осьовой и радиальный биение | 3 µm |
| Осевая жесткость набора катящихся элементов | 8700 N/µm |
| Радиальная жесткость набора катящихся элементов | 3700 N/µm |
| Уклоняемая жесткость набора качения | 23500 Nm/mrad |
| Диаметр зенкования крепежных отверстий | 10 мм |
| ГлубинаCountersunk-отверстий для крепления | 5.4 мм |
| Резьбовое отверстие для извлечения | M5 |
| Количество резьб для извлечения | 3 |
| Осьовая жесткость положения подшипника | 2650 N/µm |
| Радиальная жесткость положения подшипника | 2250 N/µm |
| Наклонная жесткость положения подшипника | 6600 Nm/mrad |
