Подшипник поворотного стола YRTC1030-XL
53854
В наличии
Условия заказа и стоимость
Цена на подшипник YRTC1030-XL является расчетной и зависит от следующих факторов:
- Производитель (бренд)
- Наличие на складе в Москве
- Модификация и технические допуски
- Объем заказанного количества
Минимальная сумма заказа: от 3 000 рублей
Для уточнения актуальной цены и наличия:

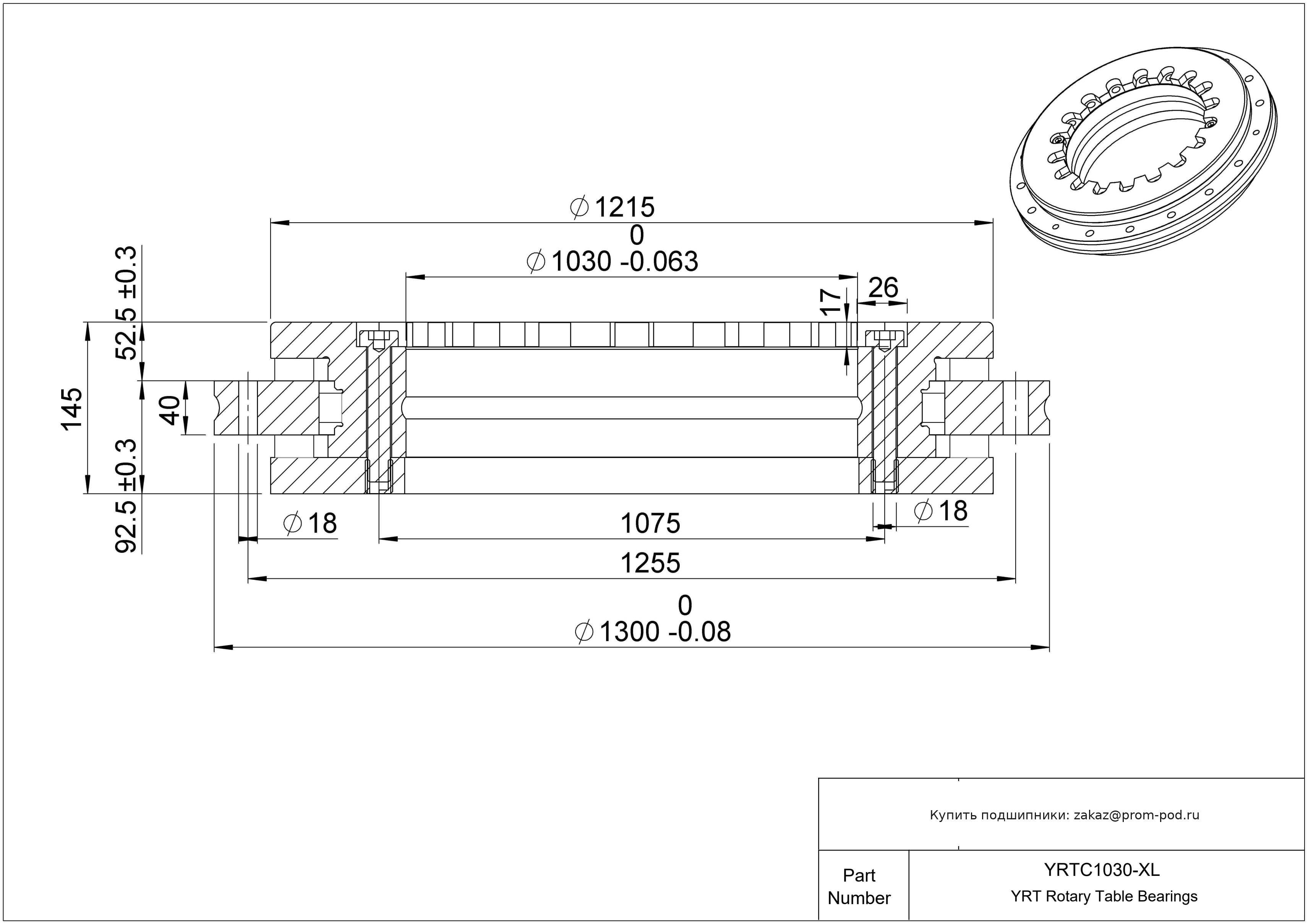

Технические характеристики YRTC1030-XL
| Основные и дополнительные размеры | |
|---|---|
| Диаметр отверстия | 1030 мм |
| Внешний диаметр | 1300 мм |
| Высота | 145 мм |
| Высота контактной поверхности внешнего кольца (H1) | 92.5 мм |
| Высота контактной поверхности внешнего кольца (H2) | 52.5 мм |
| Ширина наружного кольца | 40 мм |
| Основные технические параметры | |
| Номер детали | YRTC1030-XL |
| Бренд | INA |
| Система измерений | Метрическая |
| Допуски | |
| Допуск диаметра отверстия | -0.063 мм до 0 |
| Допуск внешнего диаметра | -0.08 мм до 0 |
| Высота контактной поверхности наружного кольца (H1) Допуск | -0.3 до 0.3 мм |
| Высота контактной поверхности внешнего кольца (H2) Допуски | -0.3 до 0.3 мм |
| Допустимый диапазон температур эксплуатации | -30 ° до 120 °C |
| Нагрузка | |
| Динамическая радиальная нагрузка | 577000 N |
| Статическая радиальная нагрузка | 2050000 N |
| Динамическая осевая нагрузка | 1000000 N |
| Статическая осевая нагрузка | 10300000 N |
| Прочие характеристики | |
| Максимальная скорость (X1000 об/мин) | 0.04 |
| Вес | 375 kg |
| Максимальный диаметр внутреннего кольца | 1215 мм |
| Крутящий момент трения подшипника при 5 об/мин | 250 Nm |
| Диаметр окружности посадки фиксирующих отверстий во внешнем кольце | 1075 мм |
| Диаметр окружности крепежных отверстий во внутреннем кольце | 1255 мм |
| Диаметр отверстий для крепления внутреннего кольца | 18 мм |
| Количество крепежных отверстий внутреннего кольца | 70 |
| Диаметр отверстий для крепления внешнего кольца | 18 мм |
| Количество отверстий для крепления внешнего кольца | 66 |
| Количество шагов и угол сепарации | 72 x 5° |
| Момент затяжки винта | 284 Nm |
| Количество винтов крепления | 2 |
| Осьовой и радиальный биение | 12 µm |
| Осевая жесткость набора катящихся элементов | 74900 N/µm |
| Радиальная жесткость набора катящихся элементов | 14200 N/µm |
| Уклоняемая жесткость набора качения | 11165000 Nm/mrad |
| Диаметр зенкования крепежных отверстий | 26 мм |
| ГлубинаCountersunk-отверстий для крепления | 17 мм |
| Резьбовое отверстие для извлечения | M16 |
| Количество резьб для извлечения | 6 |
| Осьовая жесткость положения подшипника | 36400 N/µm |
| Радиальная жесткость положения подшипника | 11200 N/µm |
| Наклонная жесткость положения подшипника | 5400000 Nm/mrad |
