Подшипник поворотного стола YRTC650-XL
53864
В наличии
Условия заказа и стоимость
Цена на подшипник YRTC650-XL является расчетной и зависит от следующих факторов:
- Производитель (бренд)
- Наличие на складе в Москве
- Модификация и технические допуски
- Объем заказанного количества
Минимальная сумма заказа: от 3 000 рублей
Для уточнения актуальной цены и наличия:

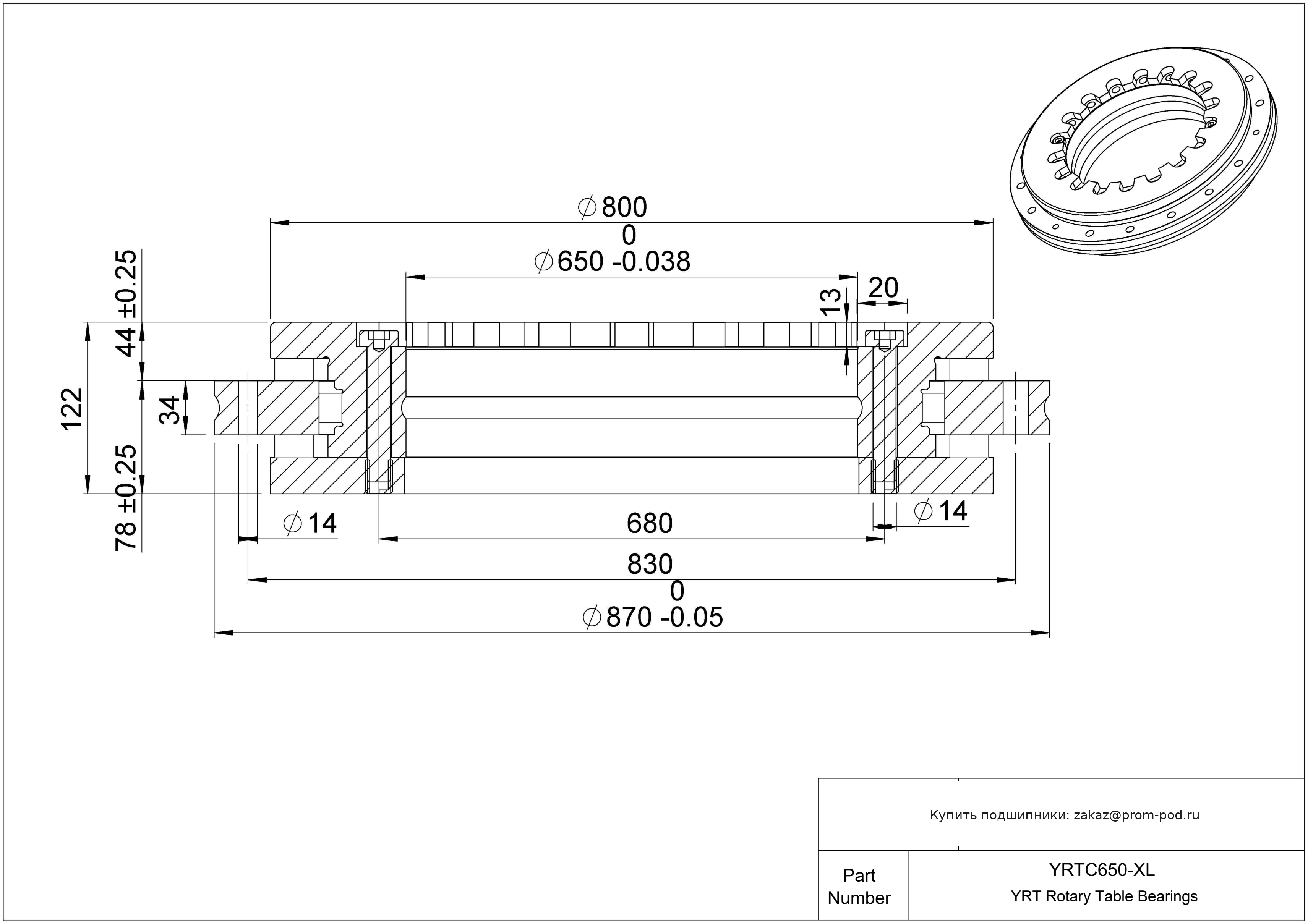

Технические характеристики YRTC650-XL
| Основные и дополнительные размеры | |
|---|---|
| Диаметр отверстия | 650 мм |
| Внешний диаметр | 870 мм |
| Высота | 122 мм |
| Высота контактной поверхности внешнего кольца (H1) | 78 мм |
| Высота контактной поверхности внешнего кольца (H2) | 44 мм |
| Ширина наружного кольца | 34 мм |
| Основные технические параметры | |
| Номер детали | YRTC650-XL |
| Бренд | INA |
| Система измерений | Метрическая |
| Допуски | |
| Допуск диаметра отверстия | -0.038 мм до 0 |
| Допуск внешнего диаметра | -0.05 мм до 0 |
| Высота контактной поверхности наружного кольца (H1) Допуск | -0.25 до 0.25 мм |
| Высота контактной поверхности внешнего кольца (H2) Допуски | -0.25 до 0.25 мм |
| Допустимый диапазон температур эксплуатации | -30 ° до 120 °C |
| Нагрузка | |
| Динамическая радиальная нагрузка | 458000 N |
| Статическая радиальная нагрузка | 1300000 N |
| Динамическая осевая нагрузка | 916000 N |
| Статическая осевая нагрузка | 6800000 N |
| Прочие характеристики | |
| Максимальная скорость (X1000 об/мин) | 0.07 |
| Вес | 170 kg |
| Максимальный диаметр внутреннего кольца | 800 мм |
| Крутящий момент трения подшипника при 5 об/мин | 70 Nm |
| Диаметр окружности посадки фиксирующих отверстий во внешнем кольце | 680 мм |
| Диаметр окружности крепежных отверстий во внутреннем кольце | 830 мм |
| Диаметр отверстий для крепления внутреннего кольца | 14 мм |
| Количество крепежных отверстий внутреннего кольца | 46 |
| Диаметр отверстий для крепления внешнего кольца | 14 мм |
| Количество отверстий для крепления внешнего кольца | 42 |
| Количество шагов и угол сепарации | 48 x 7.5° |
| Момент затяжки винта | 116 Nm |
| Количество винтов крепления | 2 |
| Осьовой и радиальный биение | 10 µm |
| Осевая жесткость набора катящихся элементов | 51400 N/µm |
| Радиальная жесткость набора катящихся элементов | 8200 N/µm |
| Уклоняемая жесткость набора качения | 3554000 Nm/mrad |
| Диаметр зенкования крепежных отверстий | 20 мм |
| ГлубинаCountersunk-отверстий для крепления | 13 мм |
| Резьбовое отверстие для извлечения | M12 |
| Количество резьб для извлечения | 6 |
| Осьовая жесткость положения подшипника | 20600 N/µm |
| Радиальная жесткость положения подшипника | 7300 N/µm |
| Наклонная жесткость положения подшипника | 1193000 Nm/mrad |
