Подшипник поворотного стола YRTSM395
53887
В наличии
Условия заказа и стоимость
Цена на подшипник YRTSM395 является расчетной и зависит от следующих факторов:
- Производитель (бренд)
- Наличие на складе в Москве
- Модификация и технические допуски
- Объем заказанного количества
Минимальная сумма заказа: от 3 000 рублей
Для уточнения актуальной цены и наличия:

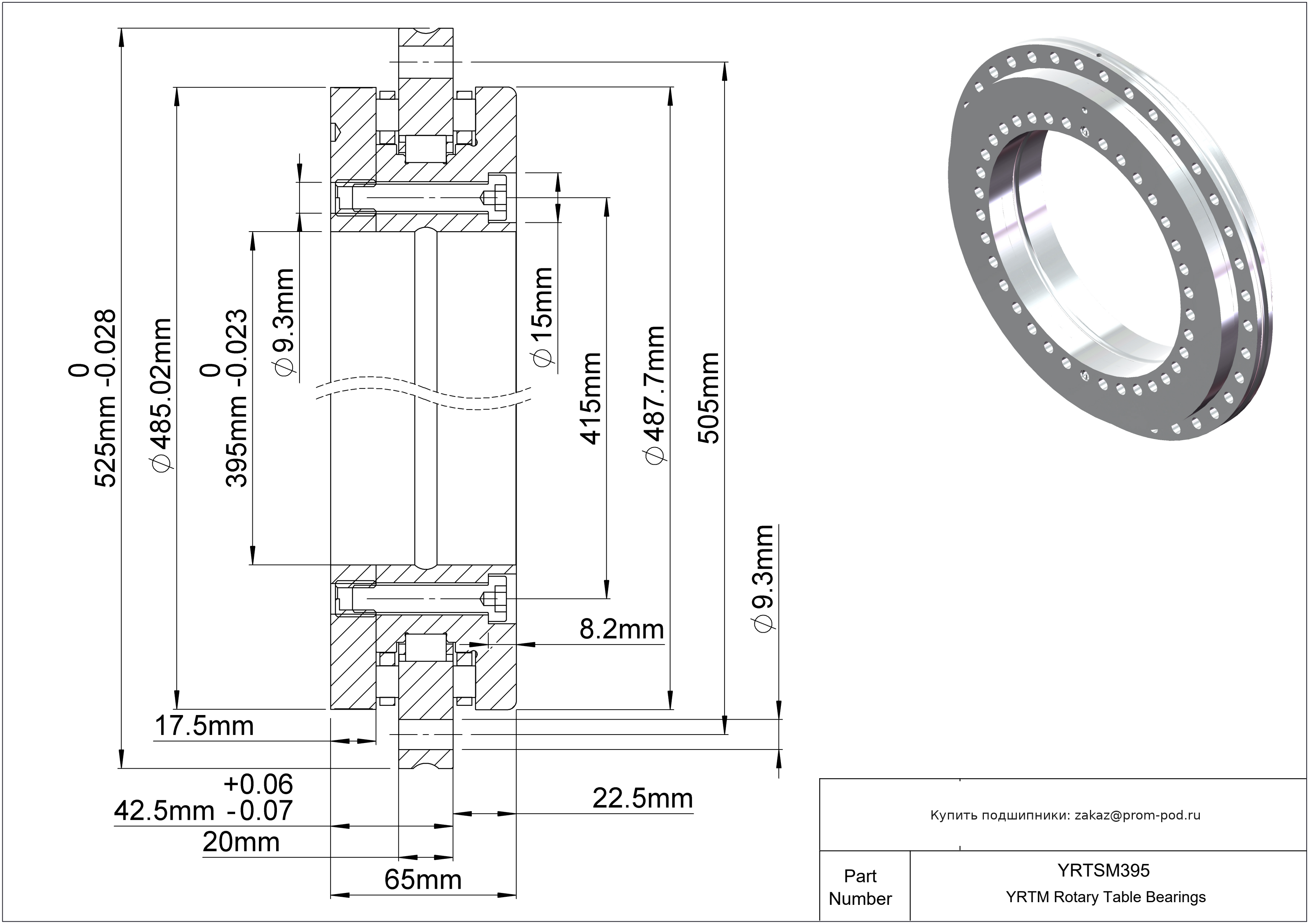

Технические характеристики YRTSM395
| Основные и дополнительные размеры | |
|---|---|
| Диаметр отверстия | 395 мм |
| Внешний диаметр | 525 мм |
| Высота вала шайбы | 17.5 мм |
| Высота | 65 мм |
| Высота контактной поверхности внешнего кольца (H1) | 42.5 мм |
| Высота контактной поверхности внешнего кольца (H2) | 22.5 мм |
| Ширина наружного кольца | 20 мм |
| Основные технические параметры | |
| Номер детали | YRTSM395 |
| Бренд | INA |
| Система измерений | Метрическая |
| Допуски | |
| Допуск диаметра отверстия | -0.023 мм до 0 |
| Допуск внешнего диаметра | -0.028 мм до 0 |
| Высота контактной поверхности наружного кольца (H1) Допуск | -0.07 до 0.06 мм |
| Допустимый диапазон температур эксплуатации | -30 ° до 120 °C |
| Нагрузка | |
| Динамическая радиальная нагрузка | 121000 N |
| Статическая радиальная нагрузка | 390000 N |
| Динамическая осевая нагрузка | 214000 N |
| Статическая осевая нагрузка | 1540000 N |
| Прочие характеристики | |
| Максимальная скорость (X1000 об/мин) | 0.65 |
| Вес | 33 kg |
| Максимальный диаметр внутреннего кольца | 487.7 мм |
| Диаметр окружности посадки фиксирующих отверстий во внешнем кольце | 415 мм |
| Диаметр окружности крепежных отверстий во внутреннем кольце | 505 мм |
| Диаметр отверстий для крепления внутреннего кольца | 9.3 мм |
| Количество крепежных отверстий внутреннего кольца | 46 |
| Диаметр отверстий для крепления внешнего кольца | 9.3 мм |
| Количество отверстий для крепления внешнего кольца | 45 |
| Количество шагов и угол сепарации | 48 x 7.5° |
| Момент затяжки винта | 34 Nm |
| Количество винтов крепления | 2 |
| Осьовой и радиальный биение | 6 µm |
| Осевая жесткость набора катящихся элементов | 23400 N/µm |
| Радиальная жесткость набора катящихся элементов | 8700 N/µm |
| Уклоняемая жесткость набора качения | 582000 Nm/mrad |
| Диаметр зенкования крепежных отверстий | 15 мм |
| ГлубинаCountersunk-отверстий для крепления | 8.2 мм |
| Резьбовое отверстие для извлечения | M12 |
| Количество резьб для извлечения | 3 |
| Осьовая жесткость положения подшипника | 7800 N/µm |
| Радиальная жесткость положения подшипника | 2000 N/µm |
| Наклонная жесткость положения подшипника | 195000 Nm/mrad |
| Момент инерции для вращающегося наружного кольца | 4254 kg * cm^2 |
| Массовый момент инерции для вращающегося внутреннего кольца | 8352 kg * cm^2 |
| Диаметр размерной шкалы на шайбе для расположения вала | 485.02 мм |
Таблица модификаций: Подшипник поворотного стола YRTSM395
| Маркировка | Базовый тип конструкции | Особенности модификации |
|---|---|---|
| YRTC395-XL | Прецизионный аксиально-радиальный подшипник поворотного стола повышенной жесткости и точности. | |
| YRTS395 | Высокоскоростной прецизионный аксиально-радиальный подшипник поворотного стола с пониженным моментом трения. | Основное исполнение. |
| YRTCM395-XL | Прецизионный подшипник поворотного стола со встроенной инкрементальной магнитной системой измерения угла поворота. | |
| YRTCMA395-XL | Прецизионный подшипник поворотного стола со встроенной абсолютной индуктивной/магнитной системой измерения угла поворота. | |
| YRTSMA395 | Высокоскоростной подшипник поворотного стола со встроенной абсолютной индуктивной/магнитной системой измерения угла поворота. | Основное исполнение. |
| YRTCMI395-XL | Прецизионный подшипник поворотного стола со встроенной индуктивной инкрементальной измерительной системой угла поворота. |
