Подшипник поворотного стола YRTC395-XL
53861
В наличии
Условия заказа и стоимость
Цена на подшипник YRTC395-XL является расчетной и зависит от следующих факторов:
- Производитель (бренд)
- Наличие на складе в Москве
- Модификация и технические допуски
- Объем заказанного количества
Минимальная сумма заказа: от 3 000 рублей
Для уточнения актуальной цены и наличия:

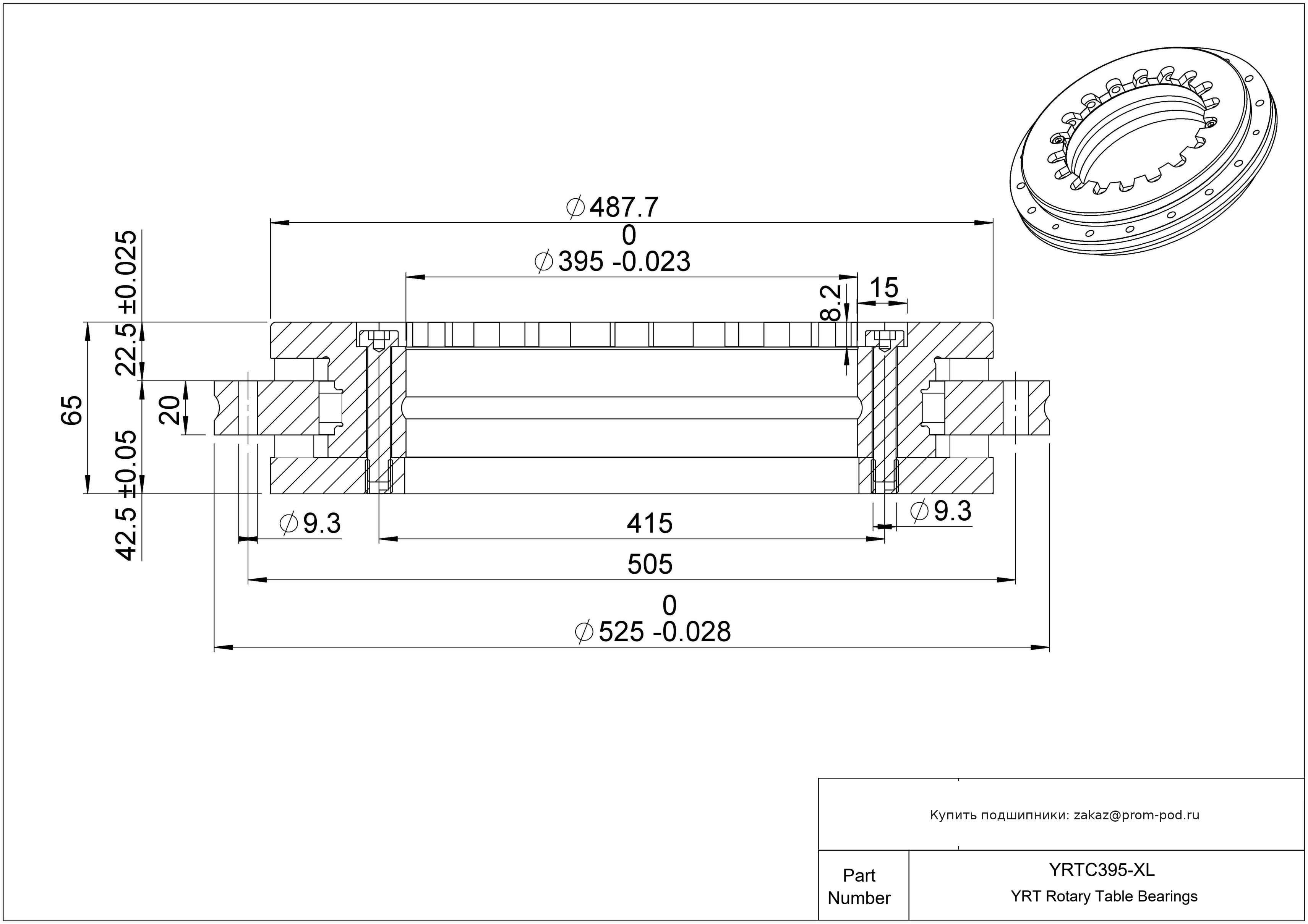

Технические характеристики YRTC395-XL
| Основные и дополнительные размеры | |
|---|---|
| Диаметр отверстия | 395 мм |
| Внешний диаметр | 525 мм |
| Высота | 65 мм |
| Высота контактной поверхности внешнего кольца (H1) | 42.5 мм |
| Высота контактной поверхности внешнего кольца (H2) | 22.5 мм |
| Ширина наружного кольца | 20 мм |
| Основные технические параметры | |
| Номер детали | YRTC395-XL |
| Бренд | INA |
| Система измерений | Метрическая |
| Допуски | |
| Допуск диаметра отверстия | -0.023 мм до 0 |
| Допуск внешнего диаметра | -0.028 мм до 0 |
| Высота контактной поверхности наружного кольца (H1) Допуск | -0.05 до 0.05 мм |
| Высота контактной поверхности внешнего кольца (H2) Допуски | -0.025 до 0.025 мм |
| Допустимый диапазон температур эксплуатации | -30 ° до 120 °C |
| Нагрузка | |
| Динамическая радиальная нагрузка | 200000 N |
| Статическая радиальная нагрузка | 640000 N |
| Динамическая осевая нагрузка | 265000 N |
| Статическая осевая нагрузка | 2190000 N |
| Прочие характеристики | |
| Максимальная скорость (X1000 об/мин) | 0.2 |
| Вес | 32.5 kg |
| Максимальный диаметр внутреннего кольца | 487.7 мм |
| Крутящий момент трения подшипника при 5 об/мин | 19 Nm |
| Диаметр окружности посадки фиксирующих отверстий во внешнем кольце | 415 мм |
| Диаметр окружности крепежных отверстий во внутреннем кольце | 505 мм |
| Диаметр отверстий для крепления внутреннего кольца | 9.3 мм |
| Количество крепежных отверстий внутреннего кольца | 46 |
| Диаметр отверстий для крепления внешнего кольца | 9.3 мм |
| Количество отверстий для крепления внешнего кольца | 45 |
| Количество шагов и угол сепарации | 48 x 7.5° |
| Момент затяжки винта | 34 Nm |
| Количество винтов крепления | 2 |
| Осьовой и радиальный биение | 6 µm |
| Осевая жесткость набора катящихся элементов | 37000 N/µm |
| Радиальная жесткость набора катящихся элементов | 13000 N/µm |
| Уклоняемая жесткость набора качения | 1002000 Nm/mrad |
| Диаметр зенкования крепежных отверстий | 15 мм |
| ГлубинаCountersunk-отверстий для крепления | 8.2 мм |
| Резьбовое отверстие для извлечения | M12 |
| Количество резьб для извлечения | 3 |
| Осьовая жесткость положения подшипника | 9900 N/µm |
| Радиальная жесткость положения подшипника | 5800 N/µm |
| Наклонная жесткость положения подшипника | 228000 Nm/mrad |
Таблица модификаций: Подшипник поворотного стола YRTC395-XL
| Маркировка | Базовый тип конструкции | Особенности модификации |
|---|---|---|
| YRTS395 | Высокоскоростной прецизионный аксиально-радиальный подшипник поворотного стола с пониженным моментом трения. | Основное исполнение. |
| YRTCM395-XL | Прецизионный подшипник поворотного стола со встроенной инкрементальной магнитной системой измерения угла поворота. | |
| YRTCMA395-XL | Прецизионный подшипник поворотного стола со встроенной абсолютной индуктивной/магнитной системой измерения угла поворота. | |
| YRTSM395 | Высокоскоростной подшипник поворотного стола со встроенной инкрементальной магнитной системой измерения угла поворота. | Основное исполнение. |
| YRTSMA395 | Высокоскоростной подшипник поворотного стола со встроенной абсолютной индуктивной/магнитной системой измерения угла поворота. | Основное исполнение. |
| YRTCMI395-XL | Прецизионный подшипник поворотного стола со встроенной индуктивной инкрементальной измерительной системой угла поворота. |
