Подшипник поворотного стола YRTSMA325
53891
В наличии
Условия заказа и стоимость
Цена на подшипник YRTSMA325 является расчетной и зависит от следующих факторов:
- Производитель (бренд)
- Наличие на складе в Москве
- Модификация и технические допуски
- Объем заказанного количества
Минимальная сумма заказа: от 3 000 рублей
Для уточнения актуальной цены и наличия:

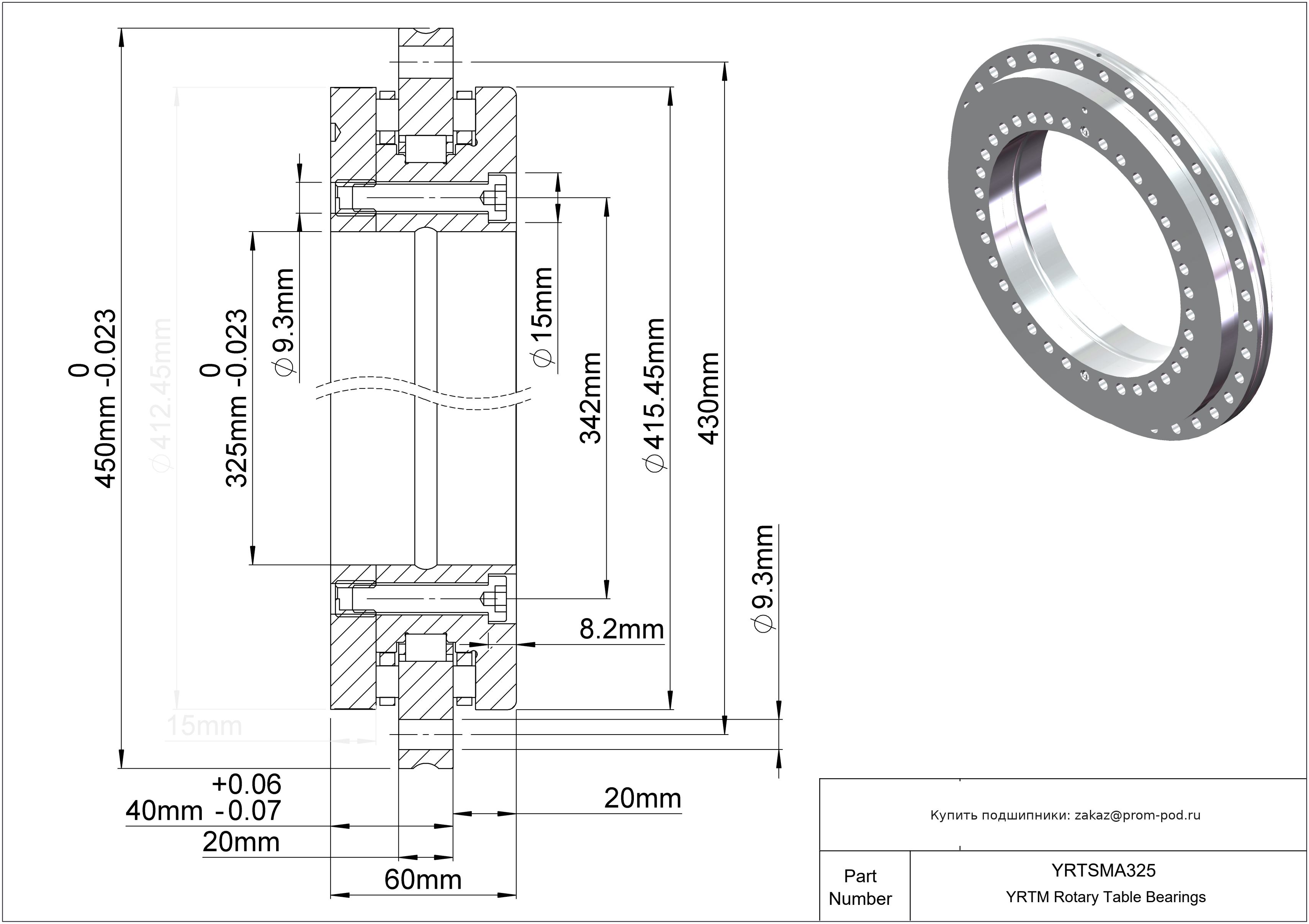

Технические характеристики YRTSMA325
| Основные и дополнительные размеры | |
|---|---|
| Диаметр отверстия | 325 мм |
| Внешний диаметр | 450 мм |
| Высота | 61 мм |
| Высота контактной поверхности внешнего кольца (H1) | 40 мм |
| Высота контактной поверхности внешнего кольца (H2) | 21 мм |
| Ширина наружного кольца | 20 мм |
| Основные технические параметры | |
| Номер детали | YRTSMA325 |
| Бренд | INA |
| Система измерений | Метрическая |
| Допуски | |
| Допуск диаметра отверстия | -0.023 мм до 0 |
| Допуск внешнего диаметра | -0.023 мм до 0 |
| Высота контактной поверхности наружного кольца (H1) Допуск | -0.07 до 0.06 мм |
| Допустимый диапазон температур эксплуатации | -30 ° до 120 °C |
| Нагрузка | |
| Динамическая радиальная нагрузка | 109000 N |
| Статическая радиальная нагрузка | 320000 N |
| Динамическая осевая нагрузка | 191000 N |
| Статическая осевая нагрузка | 1260000 N |
| Прочие характеристики | |
| Максимальная скорость (X1000 об/мин) | 0.76 |
| Вес | 25 kg |
| Максимальный диаметр внутреннего кольца | 415.1 мм |
| Диаметр окружности посадки фиксирующих отверстий во внешнем кольце | 342 мм |
| Диаметр окружности крепежных отверстий во внутреннем кольце | 430 мм |
| Диаметр отверстий для крепления внутреннего кольца | 9.3 мм |
| Количество крепежных отверстий внутреннего кольца | 34 |
| Диаметр отверстий для крепления внешнего кольца | 9.3 мм |
| Количество отверстий для крепления внешнего кольца | 33 |
| Количество шагов и угол сепарации | 36 x 10° |
| Момент затяжки винта | 34 Nm |
| Количество винтов крепления | 2 |
| Осьовой и радиальный биение | 6 µm |
| Осевая жесткость набора катящихся элементов | 19900 N/µm |
| Радиальная жесткость набора катящихся элементов | 7100 N/µm |
| Уклоняемая жесткость набора качения | 350000 Nm/mrad |
| Диаметр зенкования крепежных отверстий | 15 мм |
| ГлубинаCountersunk-отверстий для крепления | 8.2 мм |
| Резьбовое отверстие для извлечения | M12 |
| Количество резьб для извлечения | 3 |
| Осьовая жесткость положения подшипника | 6600 N/µm |
| Радиальная жесткость положения подшипника | 1800 N/µm |
| Наклонная жесткость положения подшипника | 115000 Nm/mrad |
| Момент инерции для вращающегося наружного кольца | 2489 kg * cm^2 |
| Массовый момент инерции для вращающегося внутреннего кольца | 4506 kg * cm^2 |
Таблица модификаций: Подшипник поворотного стола YRTSMA325
| Маркировка | Базовый тип конструкции | Особенности модификации |
|---|---|---|
| YRTC325-XL | Прецизионный аксиально-радиальный подшипник поворотного стола повышенной жесткости и точности. | |
| YRTS325 | Высокоскоростной прецизионный аксиально-радиальный подшипник поворотного стола с пониженным моментом трения. | Основное исполнение. |
| YRTCM325-XL | Прецизионный подшипник поворотного стола со встроенной инкрементальной магнитной системой измерения угла поворота. | |
| YRTCMA325-XL | Прецизионный подшипник поворотного стола со встроенной абсолютной индуктивной/магнитной системой измерения угла поворота. | |
| YRTSM325 | Высокоскоростной подшипник поворотного стола со встроенной инкрементальной магнитной системой измерения угла поворота. | Основное исполнение. |
| YRTCMI325-XL | Прецизионный подшипник поворотного стола со встроенной индуктивной инкрементальной измерительной системой угла поворота. |
