Подшипник поворотного стола YRTCMI325-XL
53899
В наличии
Условия заказа и стоимость
Цена на подшипник YRTCMI325-XL является расчетной и зависит от следующих факторов:
- Производитель (бренд)
- Наличие на складе в Москве
- Модификация и технические допуски
- Объем заказанного количества
Минимальная сумма заказа: от 3 000 рублей
Для уточнения актуальной цены и наличия:

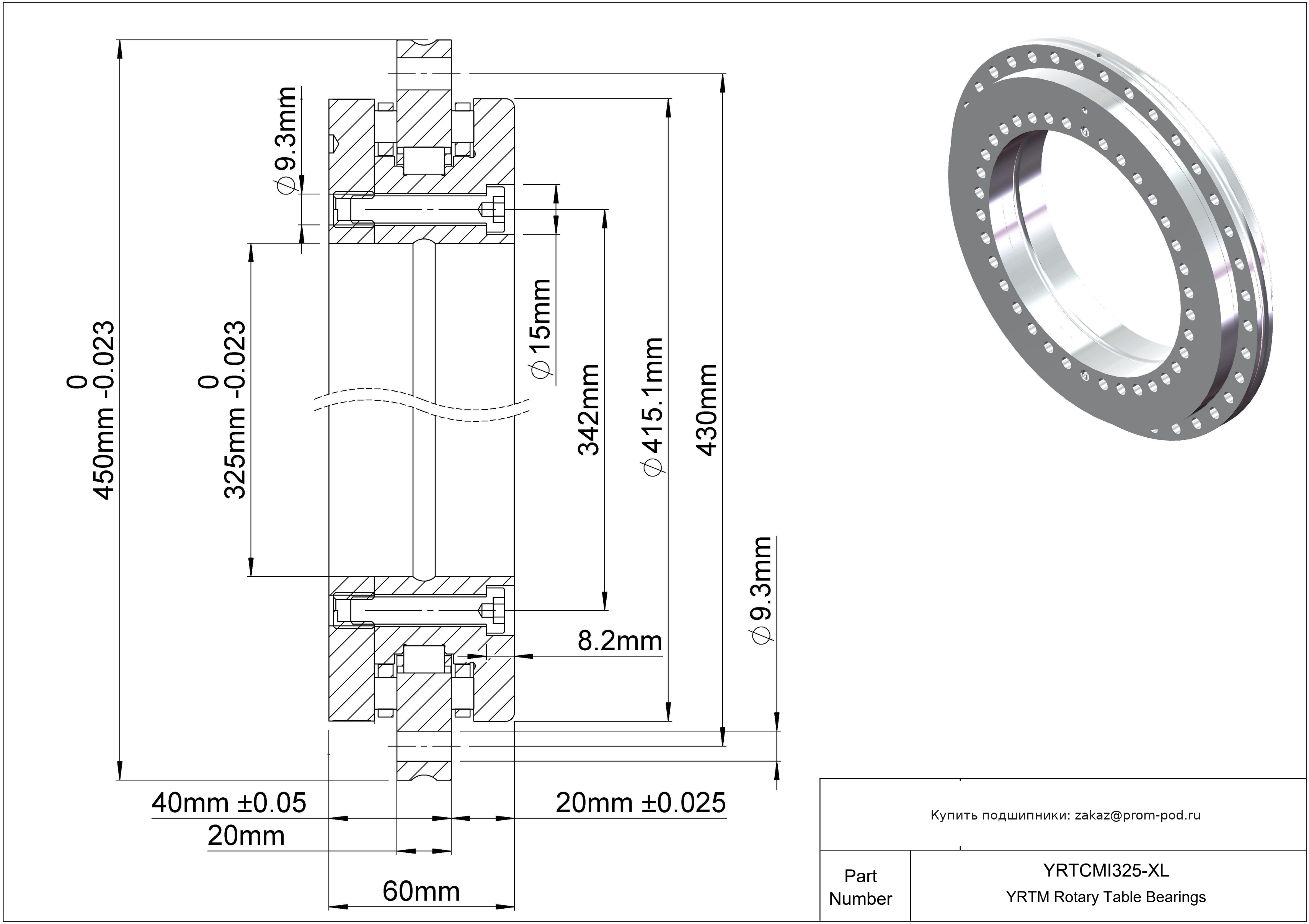

Технические характеристики YRTCMI325-XL
| Основные и дополнительные размеры | |
|---|---|
| Диаметр отверстия | 325 мм |
| Внешний диаметр | 450 мм |
| Высота | 61 мм |
| Высота контактной поверхности внешнего кольца (H1) | 40 мм |
| Высота контактной поверхности внешнего кольца (H2) | 21 мм |
| Ширина наружного кольца | 20 мм |
| Основные технические параметры | |
| Номер детали | YRTCMI325-XL |
| Бренд | INA |
| Система измерений | Метрическая |
| Допуски | |
| Допуск диаметра отверстия | -0.023 до 0 мм |
| Допуск внешнего диаметра | -0.023 до 0 мм |
| Допустимый диапазон температур эксплуатации | -30 ° до 120 °C |
| Нагрузка | |
| Динамическая радиальная нагрузка | 183000 N |
| Статическая радиальная нагрузка | 530000 N |
| Динамическая осевая нагрузка | 247000 N |
| Статическая осевая нагрузка | 1900000 N |
| Прочие характеристики | |
| Максимальная скорость (X1000 об/мин) | 0.2 |
| Вес | 25.2 kg |
| Максимальный диаметр внутреннего кольца | 415.1 мм |
| Диаметр окружности посадки фиксирующих отверстий во внешнем кольце | 342 мм |
| Диаметр окружности крепежных отверстий во внутреннем кольце | 430 мм |
| Диаметр отверстий для крепления внутреннего кольца | 9.3 мм |
| Количество крепежных отверстий внутреннего кольца | 34 |
| Диаметр отверстий для крепления внешнего кольца | 9.3 мм |
| Количество отверстий для крепления внешнего кольца | 33 |
| Количество шагов и угол сепарации | 10 ° |
| Момент затяжки винта | 34 Nm |
| Количество винтов крепления | 2 |
| Осьовой и радиальный биение | 6 µm |
| Осевая жесткость позиции подшипника | 7100 N/µm |
| Радиальная жесткость подшипника положения | 6300 N/µm |
| Наклонная жесткость положения подшипника | 159000 Nm/mrad |
| Осевая жесткость набора катящихся элементов | 33000 N/µm |
| Радиальная жесткость набора катящихся элементов | 9900 N/µm |
| Уклоняемая жесткость набора качения | 633000 Nm/mrad |
| Диаметр зенкования крепежных отверстий | 15 мм |
| ГлубинаCountersunk-отверстий для крепления | 8.2 мм |
| Резьбовое отверстие для извлечения | M12 |
| Количество резьб для извлечения | 3 |
| Момент трения подшипника при 5 об/мин | 13 Nm |
Таблица модификаций: Подшипник поворотного стола YRTCMI325-XL
| Маркировка | Базовый тип конструкции | Особенности модификации |
|---|---|---|
| YRTC325-XL | Прецизионный аксиально-радиальный подшипник поворотного стола повышенной жесткости и точности. | |
| YRTS325 | Высокоскоростной прецизионный аксиально-радиальный подшипник поворотного стола с пониженным моментом трения. | Основное исполнение. |
| YRTCM325-XL | Прецизионный подшипник поворотного стола со встроенной инкрементальной магнитной системой измерения угла поворота. | |
| YRTCMA325-XL | Прецизионный подшипник поворотного стола со встроенной абсолютной индуктивной/магнитной системой измерения угла поворота. | |
| YRTSM325 | Высокоскоростной подшипник поворотного стола со встроенной инкрементальной магнитной системой измерения угла поворота. | Основное исполнение. |
| YRTSMA325 | Высокоскоростной подшипник поворотного стола со встроенной абсолютной индуктивной/магнитной системой измерения угла поворота. | Основное исполнение. |
