Подшипник поворотного стола ZKLDF100
53902
В наличии
Условия заказа и стоимость
Цена на подшипник ZKLDF100 является расчетной и зависит от следующих факторов:
- Производитель (бренд)
- Наличие на складе в Москве
- Модификация и технические допуски
- Объем заказанного количества
Минимальная сумма заказа: от 3 000 рублей
Для уточнения актуальной цены и наличия:

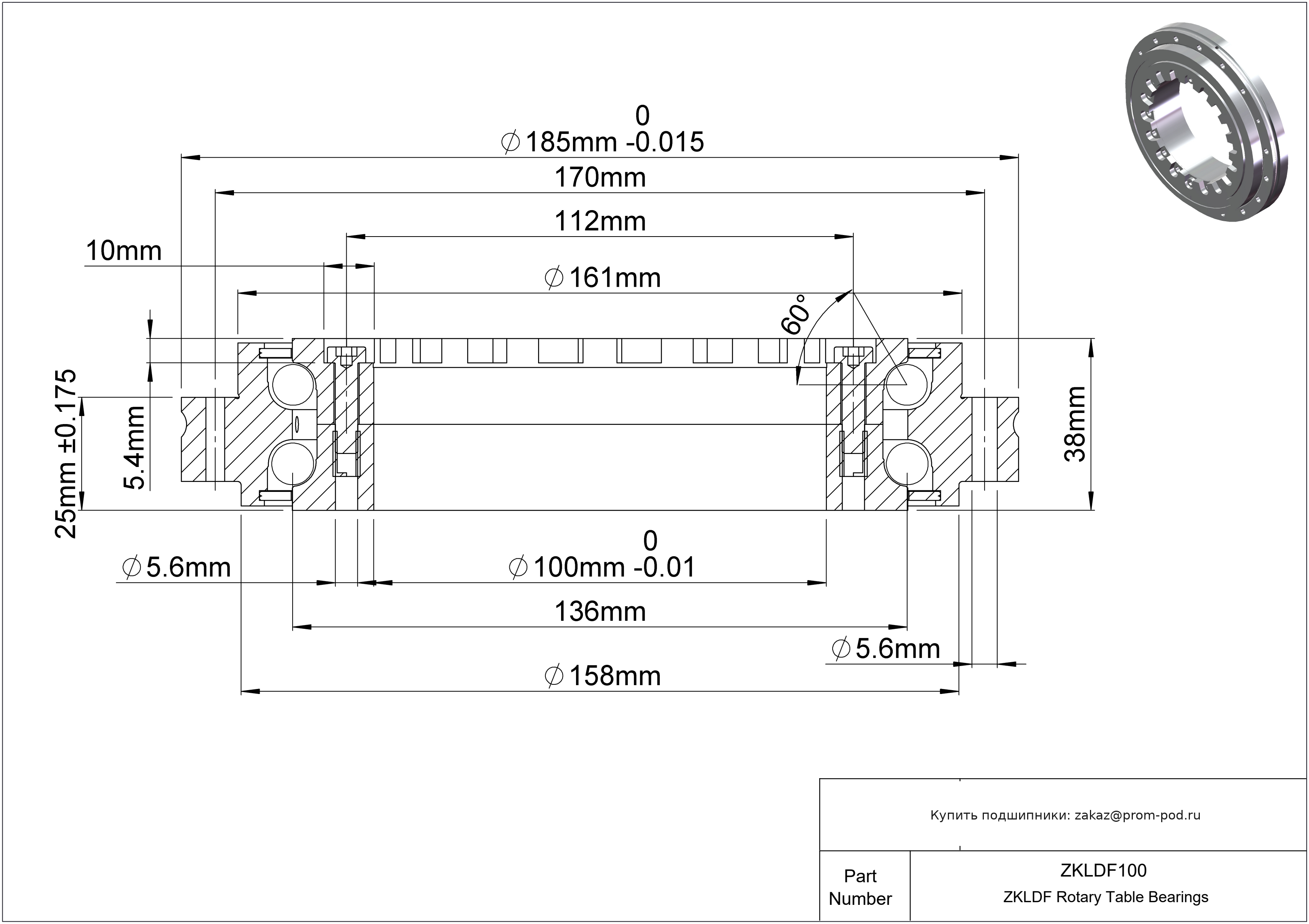

Технические характеристики ZKLDF100
| Основные и дополнительные размеры | |
|---|---|
| Диаметр отверстия | 100 мм |
| Высота | 38 мм |
| Высота контактной поверхности внешнего кольца (H1) | 25 мм |
| Внешний диаметр D1 | 161 мм |
| Внешний диаметр D3 | 158 мм |
| Основные технические параметры | |
| Номер детали | ZKLDF100 |
| Бренд | INA |
| Система измерений | Метрическая |
| Допуски | |
| Допуск диаметра отверстия | -0.01 мм до 0 |
| Высота контактной поверхности наружного кольца (H1) Допуск | -0.175 до 0.175 мм |
| Допустимый диапазон температур эксплуатации | -30 ° до 120 °C |
| Допуск диаметра фланца | -0.015 до 0 мм |
| Нагрузка | |
| Динамическая осевая нагрузка | 71000 N |
| Статическая осевая нагрузка | 265000 N |
| Предельная осевая нагрузка на усталость | 10300 N |
| Прочие характеристики | |
| Максимальная скорость (X1000 об/мин) | 5 |
| Вес | 3.8 kg |
| Диаметр фланца | 185 мм |
| Диаметр окружности посадки фиксирующих отверстий во внешнем кольце | 112 мм |
| Диаметр окружности крепежных отверстий во внутреннем кольце | 170 мм |
| Диаметр отверстий для крепления внутреннего кольца | 5.6 мм |
| Количество крепежных отверстий внутреннего кольца | 16 |
| Диаметр отверстий для крепления внешнего кольца | 5.6 мм |
| Количество отверстий для крепления внешнего кольца | 15 |
| Количество шагов и угол сепарации | 18 x 20 ° |
| Момент затяжки винта | 8.5 Nm |
| Количество винтов крепления | 2 |
| Осьовой и радиальный биение | 3 µm |
| Осевая жесткость набора катящихся элементов | 2200 N/µm |
| Радиальная жесткость набора катящихся элементов | 350 N/µm |
| Уклоняемая жесткость набора качения | 5000 Nm/mrad |
| Диаметр зенкования крепежных отверстий | 10 мм |
| ГлубинаCountersunk-отверстий для крепления | 5.4 мм |
| Резьбовое отверстие для извлечения | M5 |
| Количество резьб для извлечения | 3 |
| Осьовая жесткость положения подшипника | 1200 N/µm |
| Радиальная жесткость положения подшипника | 350 N/µm |
| Наклонная жесткость положения подшипника | 3600 Nm/mrad |
| Диаметр ребра внутреннего кольца | 136 мм |
