Высокоточные подшипники поворотного стола ZKLDF  

Конструктивные особенности прецизионных подшипников ZKLDF

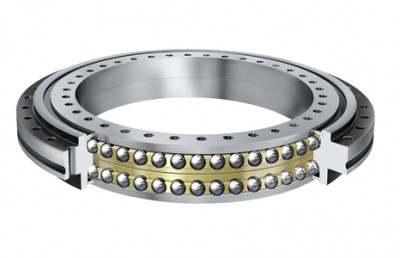

Двухрядные упорно-радиальные шарикоподшипники серии ZKLDF представляют собой неразъемные прецизионные узлы с высокой жесткостью на опрокидывание. Конструктивно они состоят из цельного наружного кольца, двух половинок внутреннего кольца и двух рядов стальных шариков, разделенных массивными латунными сепараторами. Угол контакта тел качения с дорожками составляет 60 градусов, что позволяет конструкции эффективно противодействовать экстремальным осевым нагрузкам в обоих направлениях.

Высокая жесткость и точность вращения достигаются за счет создания строго контролируемого предварительного натяга в процессе сборки на заводе. Половинки внутреннего кольца стягиваются с определенным усилием, полностью исключая радиальные и осевые зазоры. Это минимизирует упругие деформации подшипникового узла при воздействии переменных динамических сил во время механической обработки деталей.

Применение в поворотных столах и прецизионных узлах

В поворотных столах многоосевых обрабатывающих центров подшипники ZKLDF выступают в качестве главного опорного элемента, несущего планшайбу. Они воспринимают не только вес заготовки, но и значительные опрокидывающие моменты, возникающие при консольном фрезеровании. Высокая жесткость опоры исключает вибрации и гарантирует получение шероховатости поверхности в пределах жестких допусков.

В прецизионных делительных головках и координатно-расточных станках эти детали обеспечивают плавное вращение без скачков при микроподачах. Отсутствие трения покоя и минимальный пусковой момент позволяют приводным двигателям позиционировать рабочий стол с точностью до сотых долей угловой секунды. Это критически важно для изготовления сложных пресс-форм и штамповой оснастки.

В скоростных поворотных осях шлифовального и токарно-карусельного оборудования подшипники ZKLDF превосходят по своим скоростным характеристикам роликовые аналоги. Благодаря точечному контакту шариков, они генерируют значительно меньше тепла при высоких оборотах, предотвращая температурное расширение шпиндельного узла. Это позволяет сохранять стабильность геометрических размеров обрабатываемых деталей на протяжении всей рабочей смены.

Технические нюансы монтажа и смазки

Для обеспечения расчетного ресурса подшипников ZKLDF критически важно соблюдать технологию их смазывания через специальные каналы во внешнем кольце. Смазочный материал должен обладать высокой устойчивостью к сдвигу и эффективно отводить тепло из зоны контакта шариков с дорожками качения. Избыточное количество смазки так же вредно, как и его дефицит, поскольку оно приводит к гидродинамическому нагреву узла на высоких скоростях.

Монтаж данных подшипников требует прецизионной точности подготовки посадочных мест на валу и в корпусе станка. Отклонения от круглости и соосности сопрягаемых деталей не должны превышать нескольких микронов, иначе возникнет неравномерный внутренний натяг. Фиксация колец должна производиться с помощью динамометрического ключа строго по схеме перекрестной затяжки винтов.

Как правильно подобрать и купить подшипники ZKLDF

При проектировании нового узла или замене изношенной опоры необходимо тщательно проанализировать рабочие параметры оборудования. Важно учитывать максимальную частоту вращения, величину действующих сил и требуемый класс точности подшипника (P4 или P2 по стандарту ISO). Правильно подобранный типоразмер гарантирует долговечность работы поворотного стола и исключает незапланированные простои дорогостоящего оборудования.

В нашем каталоге представлены оригинальные комплектующие ведущих мировых брендов, где вы можете сравнить технические характеристики и узнать актуальную цена на различные модификации. Чтобы купить надежный подшипник ZKLDF для вашего станочного парка, воспользуйтесь удобной системой фильтрации по геометрическим размерам и грузоподъемности. Если вам требуется профессиональная консультация, отправьте точную маркировку детали или чертеж посадочного места нашим техническим специалистам для оперативного подбора аналога.
