Подшипник поворотного стола ZKLDF200
53906
В наличии
Условия заказа и стоимость
Цена на подшипник ZKLDF200 является расчетной и зависит от следующих факторов:
- Производитель (бренд)
- Наличие на складе в Москве
- Модификация и технические допуски
- Объем заказанного количества
Минимальная сумма заказа: от 3 000 рублей
Для уточнения актуальной цены и наличия:

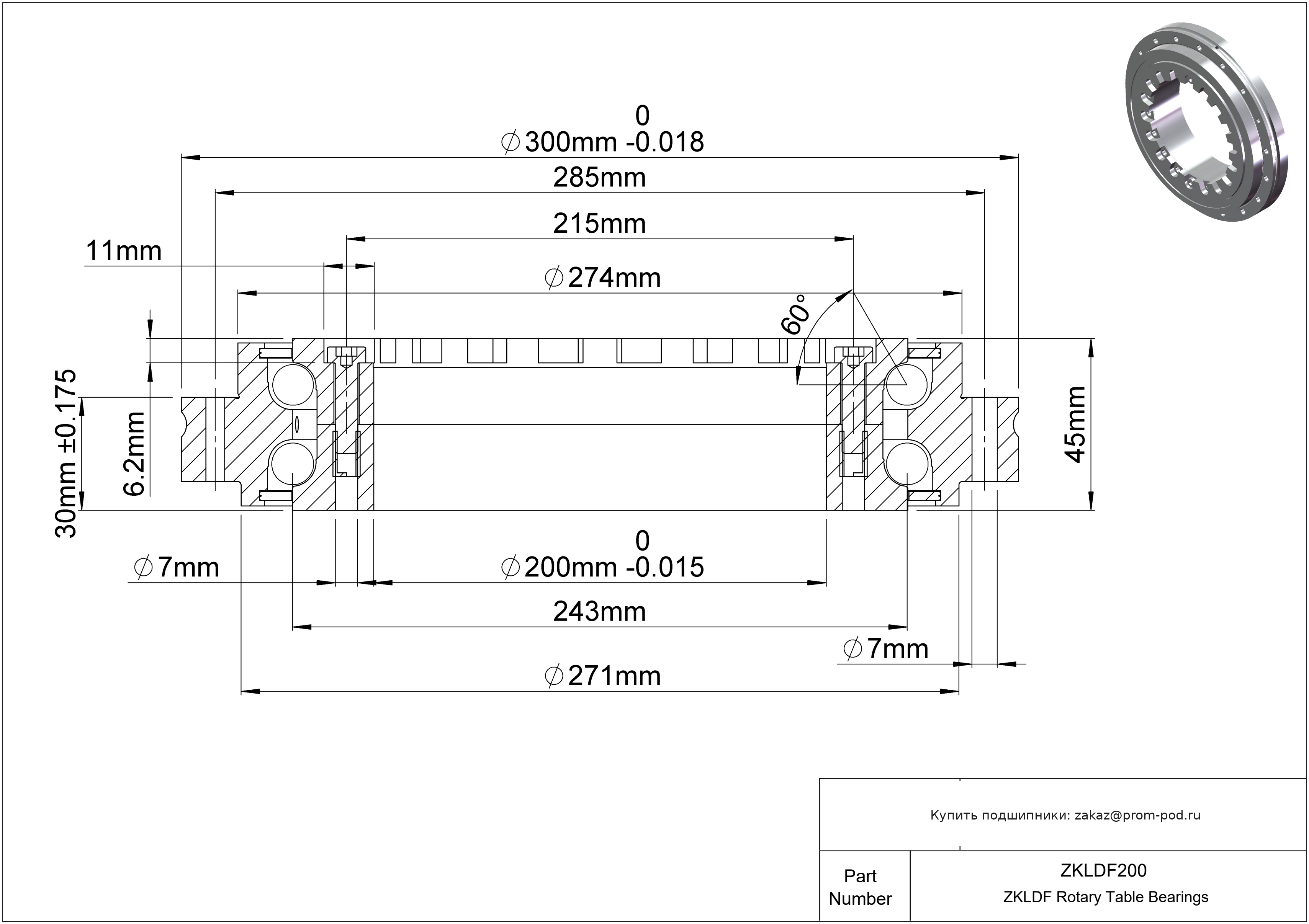

Технические характеристики ZKLDF200
| Основные и дополнительные размеры | |
|---|---|
| Диаметр отверстия | 200 мм |
| Высота | 45 мм |
| Высота контактной поверхности внешнего кольца (H1) | 30 мм |
| Внешний диаметр D1 | 274 мм |
| Внешний диаметр D3 | 271 мм |
| Основные технические параметры | |
| Номер детали | ZKLDF200 |
| Бренд | INA |
| Система измерений | Метрическая |
| Допуски | |
| Допуск диаметра отверстия | -0.015 мм до 0 |
| Высота контактной поверхности наружного кольца (H1) Допуск | -0.175 до 0.175 мм |
| Допустимый диапазон температур эксплуатации | -30 ° до 120 °C |
| Допуск диаметра фланца | -0.018 до 0 мм |
| Нагрузка | |
| Динамическая осевая нагрузка | 121000 N |
| Статическая осевая нагрузка | 610000 N |
| Предельная осевая нагрузка на усталость | 17900 N |
| Прочие характеристики | |
| Максимальная скорость (X1000 об/мин) | 3.2 |
| Вес | 10 kg |
| Диаметр фланца | 300 мм |
| Диаметр окружности посадки фиксирующих отверстий во внешнем кольце | 215 мм |
| Диаметр окружности крепежных отверстий во внутреннем кольце | 285 мм |
| Диаметр отверстий для крепления внутреннего кольца | 7 мм |
| Количество крепежных отверстий внутреннего кольца | 46 |
| Диаметр отверстий для крепления внешнего кольца | 7 мм |
| Количество отверстий для крепления внешнего кольца | 45 |
| Количество шагов и угол сепарации | 48 x 7.5° |
| Момент затяжки винта | 14 Nm |
| Количество винтов крепления | 2 |
| Осьовой и радиальный биение | 4 µm |
| Осевая жесткость набора катящихся элементов | 3700 N/µm |
| Радиальная жесткость набора катящихся элементов | 600 N/µm |
| Уклоняемая жесткость набора качения | 26000 Nm/mrad |
| Диаметр зенкования крепежных отверстий | 11 мм |
| ГлубинаCountersunk-отверстий для крепления | 6.2 мм |
| Резьбовое отверстие для извлечения | M8 |
| Количество резьб для извлечения | 3 |
| Осьовая жесткость положения подшипника | 2500 N/µm |
| Радиальная жесткость положения подшипника | 600 N/µm |
| Наклонная жесткость положения подшипника | 17500 Nm/mrad |
| Диаметр ребра внутреннего кольца | 243 мм |
