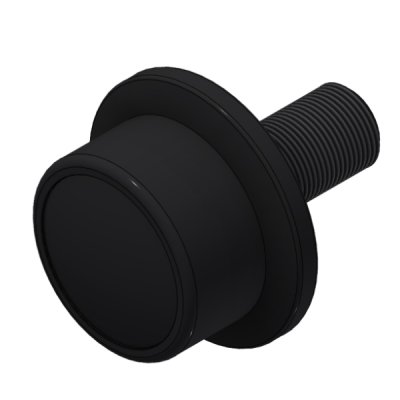

Высокие опорные ролики с фланцем FHR-A  

Опорные ролики Carter Cam серии FHR-A представляют собой прецизионные узлы качения, в которых объединены прочность металлического сердечника и эластичность полимерного протектора. В основе конструкции лежит прецизионный подшипник, способный воспринимать высокие радиальные нагрузки, возникающие при качении по плоским или профильным направляющим. Внешний полиуретановый слой наносится методом прямого литья под давлением, что гарантирует идеальную геометрию и соосность рабочей поверхности.

Основное назначение данной серии заключается в обеспечении плавного перемещения механизмов при минимальном коэффициенте трения качения. Использование эластомера позволяет существенно снизить контактные напряжения в зоне соприкосновения ролика с треком. Это предотвращает образование накатов и вмятин на алюминиевых или пластиковых направляющих, продлевая общий ресурс приводной системы.

Конструктивные особенности и адгезия полиуретана

Главной инженерной проблемой при создании комбинированных роликов является предотвращение отслоения полимера от металла под воздействием сдвиговых нагрузок. В роликах Carter FHR-A эта задача решена за счет применения технологии химической подготовки поверхности стального кольца перед заливкой. Молекулярная адгезия между сталью и полиуретаном превышает предел прочности самого эластомера на разрыв, что исключает деформацию и сползание покрытия даже при пиковых радиальных ударах.

Твердость полиуретанового протектора в серии FHR-A оптимизирована и составляет обычно от 92 до 95 единиц по шкале Shore A. Такой показатель обеспечивает идеальный баланс между демпфирующей способностью и сопротивлением постоянной деформации под статической нагрузкой. Ролик не сминается при длительных остановках оборудования, мгновенно восстанавливая круглую форму при начале движения вала.

Сферы применения и конструктивные исполнения

Опорные ролики Carter Cam с полиуретановым покрытием широко применяются в автоматизированных складских системах, сортировочных линиях аэропортов и упаковочном оборудовании пищевой промышленности. Отсутствие металлического контакта позволяет эксплуатировать эти узлы в чистых зонах, где недопустимо появление металлической пыли и стружки. Также они востребованы в стекольной промышленности для перемещения хрупких листовых материалов без риска повреждения кромок.

Исполнение роликов со встроенной резьбовой цапфой предназначено для консольного монтажа на плоские рамы или рычажные механизмы. Такое конструктивное решение упрощает регулировку межцентровых расстояний и позволяет быстро производить замену изношенных узлов без полной разборки сопряженного оборудования.

Исполнение роликов под установку на ось ориентировано на монтаж в вильчатых опорах, где нагрузка распределяется симметрично на обе стороны узла. Эта схема установки минимизирует изгибающий момент, действующий на ось, и позволяет использовать ролики в более нагруженных узлах прессов и конвейеров тяжелой серии.

Как правильно подобрать и купить ролики Carter FHR-A

При проектировании узла качения важно правильно подобрать геометрические параметры ролика, включая ширину полиуретанового слоя и диаметр крепежной цапфы. Также необходимо учитывать температурный диапазон эксплуатации, так как физико-механические свойства полиуретана зависят от нагрева рабочей зоны. В каталоге представлены модификации с различными типами уплотнений, защищающих внутренний подшипник от попадания мелкодисперсной пыли и влаги.

Актуальная цена конкретной модификации зависит от габаритных размеров, типа внутреннего подшипникового узла и объема заказываемой партии деталей. Для точного подбора комплектующих под конкретные эксплуатационные параметры воспользуйтесь техническими таблицами на нашем ресурсе. Чтобы купить оригинальные опорные ролики Carter Cam серии FHR-A, воспользуйтесь параметрическим поиском на сайте или отправьте точную заводскую маркировку детали нашим техническим специалистам для оперативной обработки заказа.
