Конические роликовые подшипники  

Конические роликовые подшипники спроектированы для компенсации одновременного воздействия радиальных и осевых сил. Главная конструктивная особенность заключается в геометрии рабочих поверхностей: вершины конусов дорожек качения внутреннего и наружного колец, а также образующие самих роликов сходятся в одной точке на оси вращения детали. Такое взаимное расположение элементов исключает проскальзывание тел качения в зоне контакта, минимизируя трение и тепловыделение при работе под нагрузкой.

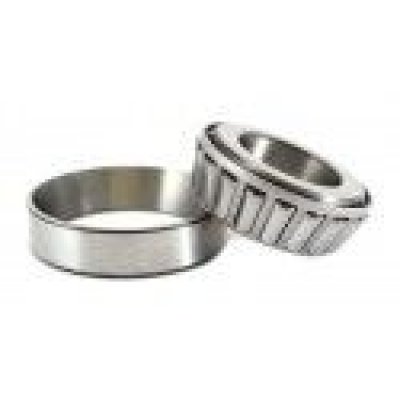

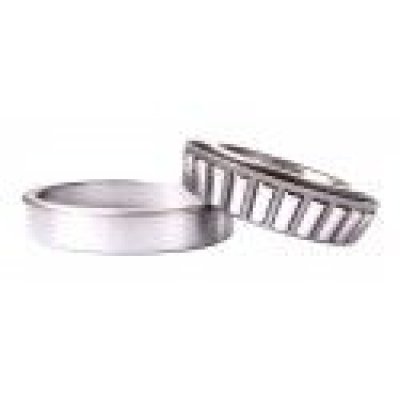

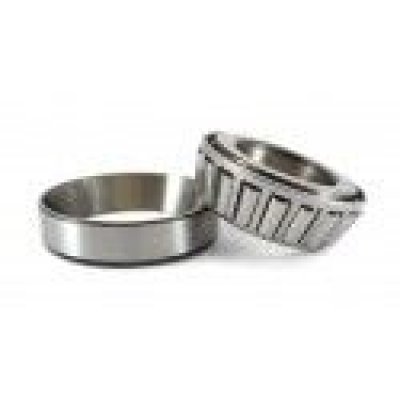

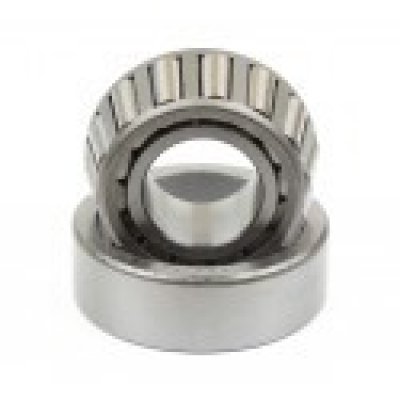

Способность воспринимать осевую нагрузку напрямую зависит от угла наклона наружного кольца, который в технической литературе обозначается как угол контакта. С увеличением этого угла возрастает осевая грузоподъемность узла, однако пропорционально снижается его радиальная жесткость. Конструкция является разъемной, что позволяет монтировать внутреннее кольцо с комплектом роликов (конус) отдельно от наружного кольца (чашка), существенно упрощая сборку и регулировку осевого зазора.

Разновидности конических подшипников по типам исполнения

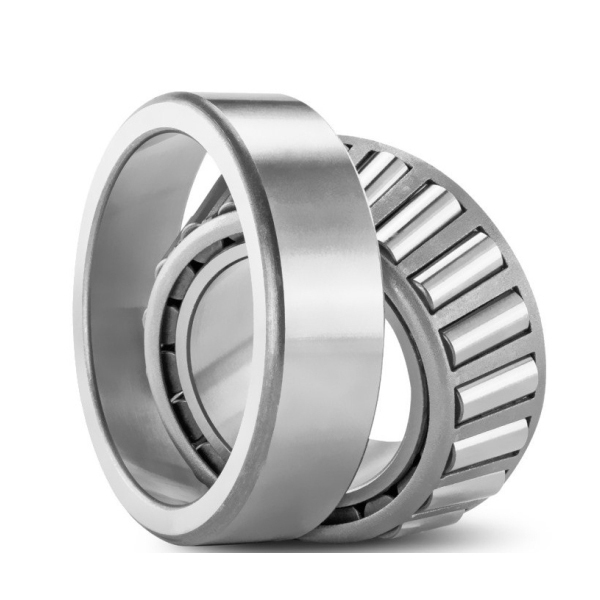

Однорядные конические подшипники являются наиболее распространенным исполнением и применяются в узлах, где осевая нагрузка действует только в одном направлении. Для фиксации вала в обоих направлениях такие опоры обязательно устанавливаются парами, чаще всего по схеме «спина к спине» (O-образная) или «лицом к лицу» (X-образная).

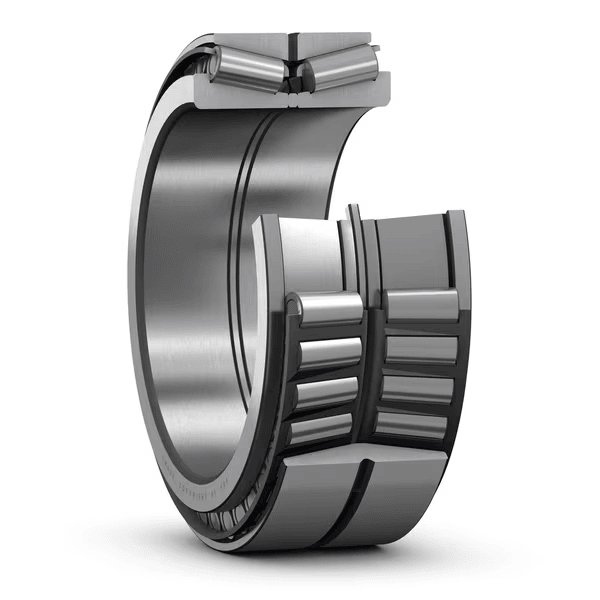

Двухрядные конические подшипники объединяют в единой конструкции два ряда роликов, что позволяет им эффективно воспринимать двусторонние осевые нагрузки без использования парных опор. Такие узлы обладают повышенной жесткостью на изгиб и часто поставляются с предварительно отрегулированным осевым зазором, что исключает необходимость тонкой настройки при монтаже.

Четырехрядные конические подшипники разработаны специально для экстремальных условий эксплуатации, характерных для прокатных станов и тяжелого металлургического оборудования. Они способны выдерживать колоссальные радиальные и комбинированные нагрузки при относительно невысоких скоростях вращения вала.

Конические подшипники с упорным бортом на наружном кольце представляют собой специализированную модификацию, упрощающую осевую фиксацию детали в корпусе. Наличие фланца позволяет отказаться от нарезания резьбы или установки стопорных колец, что снижает металлоемкость и упрощает конструкцию посадочного места.

Сферы применения и эксплуатационные требования

Благодаря высокой жесткости и способности выдерживать ударные нагрузки, конические роликоподшипники незаменимы в автомобилестроении и тяжелом машиностроении. Они устанавливаются в ступицы колес грузового транспорта, ведущие мосты, дифференциалы и коробки передач. В этих узлах критически важно обеспечить точную регулировку предварительного натяга для предотвращения преждевременного износа тел качения.

В промышленном секторе данные детали активно применяются в редукторах общего назначения, винтовых компрессорах, а также в шпинделях металлорежущих станков средней мощности. Эксплуатация в таких механизмах требует использования высококачественных смазочных материалов, способных проникать в зону контакта торцов роликов с направляющим бортом внутреннего кольца, где возникают наибольшие силы трения скольжения.

Как подобрать и купить конические роликоподшипники

Чтобы правильно подобрать конический роликоподшипник, необходимо учитывать не только основные геометрические размеры, но и монтажную высоту узла в сборе. Важным параметром является также класс точности детали, определяющий радиальное и торцевое биение при работе на высоких оборотах. На нашем ресурсе вы можете сравнить технические параметры различных брендов, узнать актуальную цену и подобрать оптимальное исполнение для конкретных условий эксплуатации.

В каталоге реализована удобная система фильтрации, позволяющая отсортировать продукцию по внутреннему диаметру, углу контакта и типу уплотнений. Если вам необходимо купить партию комплектующих для промышленного оборудования или вы сомневаетесь в правильности выбора, воспользуйтесь формой обратной связи. Отправьте точную маркировку детали или чертеж посадочного узла нашим инженерам для оперативного подбора сертифицированного аналога.
