Подшипники с перекрёстными роликами  

Конструктивные особенности и механика распределения нагрузок

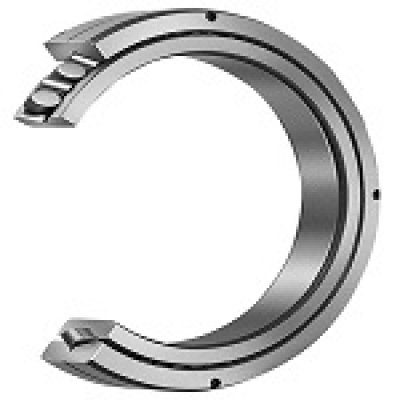

В основе конструкции подшипников с перекрестными роликами лежит использование цилиндрических тел качения, расположенных перпендикулярно друг другу в V-образной дорожке качения под углом 90 градусов. Такая схема позволяет одному подшипнику эффективно заменять спаренную комбинацию из радиально-упорных шарикоподшипников, работающих по схеме «О» или «Х». Перекрестное позиционирование роликов обеспечивает равномерное распределение векторов сил, нейтрализуя опрокидывающие моменты и осевые смещения вала.

Линейный контакт между цилиндрическими роликами и дорожками качения значительно превосходит точечный контакт шариковых аналогов по площади соприкосновения. Это конструктивное преимущество минимизирует упругую деформацию элементов под воздействием экстремальных рабочих нагрузок. В результате узел приобретает колоссальную жесткость на изгиб, что крайне важно для прецизионных систем позиционирования.

Основные конструктивные исполнения перекрестно-роликовых подшипников

Модели с разъемным наружным кольцом и цельным внутренним кольцом проектируются для узлов, где требуется максимальная точность вращения именно внутреннего вала. Данная конфигурация позволяет жестко зафиксировать внутреннюю обойму, сводя к минимуму радиальное и торцевое биение в процессе работы. Такие детали широко применяются в поворотных столах металлообрабатывающих станков.

Модификации с разъемным внутренним кольцом и цельным наружным кольцом ориентированы на механизмы, где рабочим вращающимся элементом выступает внешняя часть узла. Цельная наружная обойма гарантирует стабильность геометрических параметров при высоких центробежных силах, предотвращая перекос роликов. Подобное решение востребовано в поворотных механизмах манипуляторов и консолей.

Высокожесткие цельные подшипники с интегрированными монтажными отверстиями на обоих кольцах исключают необходимость использования прижимных фланцев и массивных корпусов. Это существенно упрощает процесс монтажа, снижает общую массу поворотного узла и минимизирует погрешности сборки. Данный тип опор является стандартом для современных суставов промышленных роботов.

Области применения в прецизионном машиностроении

Основной сферой эксплуатации перекрестно-роликовых опор является робототехника и высокоточное станкостроение. Без этих узлов невозможно представить работу многоосевых манипуляторов, медицинских томографов и оптических приборов слежения. Способность выдерживать огромные опрокидывающие моменты при компактных размерах делает их безальтернативным выбором для опорно-поворотных устройств.

В полупроводниковой промышленности и аэрокосмической отрасли данные подшипники обеспечивают микронную точность позиционирования платформ. Отсутствие люфтов и минимальный пусковой момент трения позволяют использовать их в паре с высокоточными сервоприводами. Стабильная работа в условиях постоянных реверсивных движений гарантирует долговечность всего исполнительного механизма.

Как правильно подобрать и купить перекрестно-роликовый подшипник

При проектировании или ремонте оборудования важно правильно подобрать класс точности и величину предварительного натяга детали. Для высокоскоростных узлов предпочтительны модели с полимерными сепараторами, снижающими трение и тепловыделение. В тяжелонагруженных тихоходных механизмах лучше использовать бессепараторные модификации с максимальным заполнением роликами.

В нашем каталоге представлены комплектующие ведущих мировых брендов, прошедшие строгий технический контроль. Вы можете быстро найти нужный типоразмер, узнать его актуальные характеристики и купить подходящую модель для решения конкретных инженерных задач. Конечная цена изделия зависит от класса точности, материала уплотнений и конструктивного исполнения колец.

Для точного подбора воспользуйтесь параметрическими фильтрами нашего каталога. Если вам требуется замена импортного узла, пришлите заводскую маркировку или чертеж детали нашим техническим специалистам для оперативного поиска аналога.
