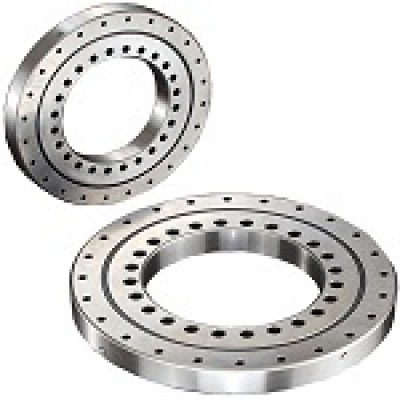

Подшипники с перекрёстными роликами CRBF  

Конструктивные особенности и механика распределения нагрузок

Перекрестно-роликовые подшипники серии CRBF представляют собой высокоточные опорные узлы, в которых цилиндрические ролики расположены перпендикулярно друг другу в V-образных дорожках качения под углом 90 градусов. Такая пространственная ориентация тел качения позволяет одной опоре эффективно заменять двухрядную комбинацию радиально-упорных шарикоподшипников. Конструкция обеспечивает равную жесткость при восприятии радиальных сил, двухсторонних осевых усилий, а также опрокидывающих моментов.

Внутреннее трение в узле минимизировано за счет использования специальных полимерных разделителей между роликами, которые предотвращают их взаимное трение и перекос в процессе вращения. Это техническое решение не только снижает пусковой момент, но и гарантирует стабильную плавность хода при минимальном тепловыделении. Высокая жесткость контакта тел качения с беговыми дорожками сводит к минимуму упругую деформацию под воздействием переменных динамических нагрузок.

Преимущества интеграции монтажных отверстий в серии CRBF

Главной отличительной чертой серии CRBF является наличие готовых крепежных отверстий как на внутреннем, так и на наружном кольцах подшипника. Это конструктивное исполнение полностью избавляет проектировщиков от необходимости проектирования сложных прижимных фланцев и прецизионных посадочных корпусов. Монтаж узла осуществляется непосредственно на сопрягаемые плоские поверхности оборудования с помощью стандартных высокопрочных болтов.

Благодаря жесткой фиксации колец болтовым соединением, минимизируются погрешности, связанные с деформацией сопрягаемых деталей при сборке. Данное свойство критически важно для обеспечения высокой точности вращения и стабильного предварительного натяга в условиях ограниченного монтажного пространства. Упрощение конструкции узла также снижает общий вес поворотного механизма и уменьшает количество сопрягаемых поверхностей трения.

Разновидности и модификации перекрестно-роликовых подшипников

Модификации с двухсторонним уплотнением, обозначаемые индексом UU, оснащаются эластичными манжетами для надежной защиты внутренней полости от проникновения мелкодисперсной пыли и влаги. Такие закрытые подшипники поставляются с завода с оптимальным объемом пластичной смазки, рассчитанной на весь период эксплуатации узла в неблагоприятных условиях внешней среды.

Открытые исполнения подшипников CRBF без уплотнений ориентированы на работу в закрытых редукторах и циркуляционных системах жидкой смазки. Отсутствие контакта уплотнительных губок с вращающимися кольцами позволяет снизить момент сопротивления вращению до абсолютного минимума, что востребовано в высокоскоростных поворотных столах.

Высокопрецизионные версии с повышенным классом точности P5, P4 или P2 разрабатываются специально для прецизионного позиционирования в робототехнике и медицинском оборудовании. Эти детали проходят строжайший выходной контроль радиального и осевого биения, что гарантирует стабильность траектории исполнительного органа в пределах единиц микрометров.

Как правильно подобрать и купить подшипники CRBF

Чтобы безошибочно подобрать перекрестно-роликовый подшипник, необходимо учитывать не только геометрические размеры, но и величину предварительного натяга. Для высокоточных манипуляторов и поворотных осей станков ЧПУ выбирают модели с легким или средним преднатягом, тогда как для свободно вращающихся узлов подходят исполнения со стандартным зазором. На итоговые эксплуатационные характеристики и цена изделия напрямую зависят от выбранного класса точности и наличия интегрированных уплотнений.

В нашем каталоге представлены сертифицированные комплектующие для промышленного оборудования различного назначения. Вы можете самостоятельно изучить технические параметры деталей или купить необходимый типоразмер, воспользовавшись удобной системой поиска по артикулу. Для точного подбора аналогов или при отсутствии маркировки на изношенной детали, воспользуйтесь параметрическими фильтрами на сайте или отправьте подробный запрос с указанием габаритных размеров и условий работы узла нашим техническим специалистам.
