Шариковый подшипник 6309-J20AB-C4
6309-J20AB-C4
В наличии
Цена на подшипник 6309-J20AB-C4 является расчетной и зависит от следующих факторов:
- Производитель (бренд)
- Наличие на складе в Москве
- Модификация и технические допуски
- Объем заказанного количества
Для уточнения актуальной цены и наличия:

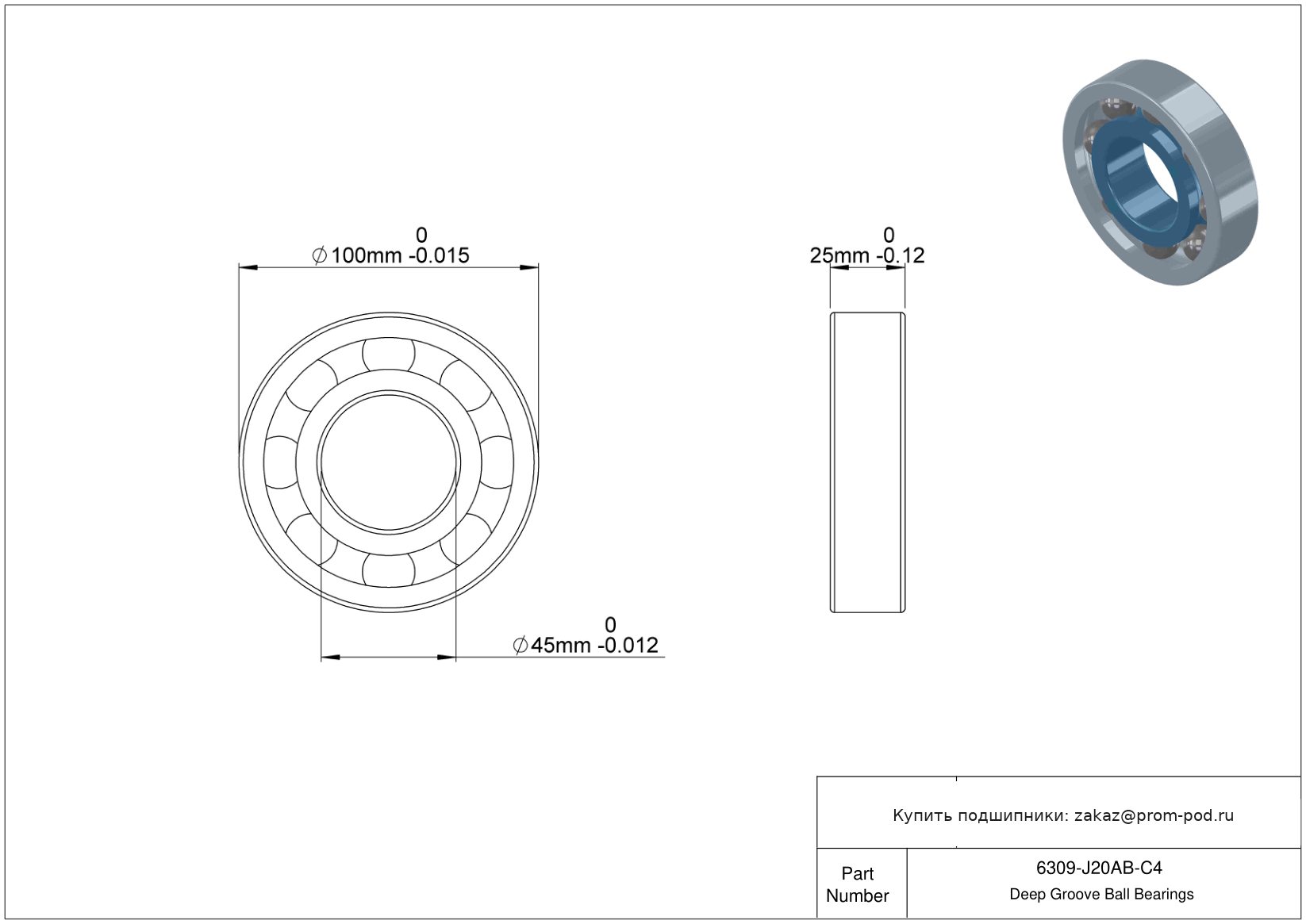

Технические характеристики 6309-J20AB-C4
Основные и дополнительные размеры
- Диаметр отверстия
- 45 мм
- Внешний диаметр
- 100 мм
- Ширина
- 25 мм
Основные технические параметры
- Номер детали
- 6309-J20AB-C4
- Бренд
- FAG
- Система измерений
- Метрическая
- Направление воспринимаемой нагрузки
- Радиальная
- Конструкция
- Однорядный
- Тип уплотнения
- Открытый
- Смазка
- без
- Тип монтажа на вал
- Посадка с натягом
Допуски
- Допуск диаметра отверстия
- -0.012 мм до 0
- Допуск внешнего диаметра
- -0.015 мм до 0
- Допуск по ширине
- -0.12 мм до 0
- Диапазон температур
- -30 °C до 150 °C
- Класс допуска
- PN
Материалы
- Материал кольца
- Хромистая сталь
- Материал тел качения
- Хромистая сталь
- Материал сепаратора
- 300 Series Stainless Steel
Нагрузка
- Динамическая радиальная нагрузка (Cr)
- 12589.928 lbf
- Статическая радиальная нагрузка (C0r)
- 7081.835 lbf
Сертификация и стандарты
- Регламент RoHS
- «Соответствует требованиям»
Прочие характеристики
- Максимальная скорость (X1000 об/мин)
- 9.5
- Вес
- 0.813 kg
- Радиальный зазор
- 0.03 мм до 0.051 мм
- Радиальный зазор торговая норма
- C4
- Покрытие
- J20AB
- Шариковый тип
- Шариковый
- Размерная/Тепловая стабилизация
- S0(150 °C)
Таблица модификаций: Шариковый подшипник 6309-J20AB-C4
| Маркировка | Базовый тип конструкции | Особенности модификации |
|---|---|---|
| 6309ZC3/2AS | Радиальный шариковый подшипник FAG с керамическим покрытием | Консистентная смазка Shell Alvania S2. Внутренний зазор больше нормального. Защитная шайба с одной стороны, крепится с помощью стопорного кольца. |
| 6309Z/5C | Радиальный шариковый подшипник FAG с керамическим покрытием | Смазка: Chevron/SRI-2 (от -29 до +177°C). Защитная шайба с одной стороны, крепится с помощью стопорного кольца. |
| 6309ZC4 | Радиальный шариковый подшипник FAG с керамическим покрытием | Внутренний зазор больше С3. Защитная шайба с одной стороны, крепится с помощью стопорного кольца. |
| 6309ZU1 | Радиальный шариковый подшипник FAG с керамическим покрытием | Бесконтактное уплотнение с одной стороны. |
| 6309ZZ/2AS | Радиальный шариковый подшипник FAG с керамическим покрытием | Консистентная смазка Shell Alvania S2. Подшипник с защитными шайбами с двух сторон. |
| 6309ZZ/5C | Радиальный шариковый подшипник FAG с керамическим покрытием | Подшипник с защитными шайбами с двух сторон. Смазка: Chevron/SRI-2 (от -29 до +177°C). |
| 6309ZZ/9B | Радиальный шариковый подшипник FAG с керамическим покрытием | Подшипник с защитными шайбами с двух сторон. Смазка - Mobil 28. |
| 6309ZZC3/4M | Радиальный шариковый подшипник FAG с керамическим покрытием | Однорядный подшипник с шириной картриджа, сверхмалого размера, с двумя уплотнениями из синтетической резины. Сепаратор: Латунь. |
| 6309ZZC3/5C | Радиальный шариковый подшипник FAG с керамическим покрытием | Однорядный подшипник с шириной картриджа, сверхмалого размера, с двумя уплотнениями из синтетической резины. Смазка: Chevron/SRI-2 (от -29 до +177°C). |
| 6309ZZC3/EM | Радиальный шариковый подшипник FAG с керамическим покрытием | Однорядный подшипник с шириной картриджа, сверхмалого размера, с двумя уплотнениями из синтетической резины. Сепаратор: Латунь. Угол контакта α=25. |
| 6309ZZC3/L627 | Радиальный шариковый подшипник FAG с керамическим покрытием | Смазка: Exxon/Polyrex EM/Polyree (от -25 до +170°C). Однорядный подшипник с шириной картриджа, сверхмалого размера, с двумя уплотнениями из синтетической резины. |
| 6309ZZC4 | Радиальный шариковый подшипник FAG с керамическим покрытием | Однорядный подшипник с шириной картриджа, сверхмалого размера, с двумя уплотнениями из синтетической резины. |
| 6309ZZC4/5C | Радиальный шариковый подшипник FAG с керамическим покрытием | Однорядный подшипник с шириной картриджа, сверхмалого размера, с двумя уплотнениями из синтетической резины. Смазка: Chevron/SRI-2 (от -29 до +177°C). |
| 6309ZZD2C3/L448 | Радиальный шариковый подшипник FAG с керамическим покрытием | Внутренний зазор больше нормального. Подшипник с защитными шайбами с двух сторон. Одна защитная шайба. Легкий предварительный натяг. |
| 6309P4 | Радиальный шариковый подшипник FAG с керамическим покрытием | Класс точности P4 соответствует P4S по DIN 628-6. |
| 6309T2ZZC3 | Радиальный шариковый подшипник FAG с керамическим покрытием | Однорядный подшипник с шириной картриджа, сверхмалого размера, с двумя уплотнениями из синтетической резины. Полиамидный сепаратор, армированный стекловолокном для постоянной температуры +120°C. |
| 6309X4ZZC3 | Радиальный шариковый подшипник FAG с керамическим покрытием | Однорядный подшипник с шириной картриджа, сверхмалого размера, с двумя уплотнениями из синтетической резины. Старое обозначение: Радиально-упорный шарикоподшипник с углом контакта α=30. |
| 6309Z/2AS | Радиальный шариковый подшипник FAG с керамическим покрытием | Консистентная смазка Shell Alvania S2. Защитная шайба с одной стороны, крепится с помощью стопорного кольца. |
| 6309-2RSJEM | Радиальный шариковый подшипник FAG с керамическим покрытием | Резиновые уплотнения с обеих сторон подшипника. Сепаратор: Латунь. Угол контакта α=25. Сепаратор из листовой стали. |
| 6309/C5 | Радиальный шариковый подшипник FAG с керамическим покрытием | Внутренний зазор больше С4. |
| 6309/C4S0VL0241 | Радиальный шариковый подшипник FAG с керамическим покрытием | Внутренний зазор больше С3. Функциональный тест: Низкий пусковой и пиковый крутящий момент. Сепаратор: Высококачественная сталь. |
| 6309/C3W64 | Радиальный шариковый подшипник FAG с керамическим покрытием | Внутренний зазор больше нормального. Короноидальный сепаратор. |
| 6309 Y/C782 | Радиальный шариковый подшипник FAG с керамическим покрытием | Стандартный преднатяг для смазывания масляной смазкой. Тип сепаратора: сепаратор из полиамидной смолы. |
| 6309 Y/C78 | Радиальный шариковый подшипник FAG с керамическим покрытием | Стандартный преднатяг для смазывания масляной смазкой. Тип сепаратора: сепаратор из полиамидной смолы. |
| 6309 TC/C782 | Радиальный шариковый подшипник FAG с керамическим покрытием | Стандартный преднатяг для смазывания масляной смазкой. Сепаратор: Фенопласт, армированный тканью, направленный по телам качения. Угол контакта α=15. |
| 6309-RSJEM | Радиальный шариковый подшипник FAG с керамическим покрытием | Высокий центр линии стационарного корпуса. Сепаратор: Латунь. Угол контакта α=25. Сепаратор из листовой стали. |
| 6309 JEM | Радиальный шариковый подшипник FAG с керамическим покрытием | Сепаратор: Латунь. Угол контакта α=25. Сепаратор из листовой стали. |
| 6309ZZC3 | Радиальный шариковый подшипник FAG с керамическим покрытием | Однорядный подшипник с шириной картриджа, сверхмалого размера, с двумя уплотнениями из синтетической резины. |
| 6309-2RS1 | Радиальный шариковый подшипник FAG с керамическим покрытием | Подшипники с радиально-осевым контактным уплотнительным кольцом из синтетического каучука с обеих сторон. |
| 6309 M | Радиальный шариковый подшипник FAG с керамическим покрытием | Сепаратор: Латунь. |
Аналоги 6309-J20AB-C4
- 1309 EKTN9
Сепаратор из полиамида, армированного стекловолокном. Упорный шариковый подшипник без упорного кольца.
- 1309 ETN9
Сепаратор из полиамида, армированного стекловолокном. Угол контакта α=25.
- S1309 EKTN9
Шарики и кольца из материала AISI 440C. Сепаратор из полиамида, армированного стекловолокном. Упорный шариковый подшипник без упорного кольца.
- S1309 ETN9
Шарики и кольца из материала AISI 440C. Сепаратор из полиамида, армированного стекловолокном. Угол контакта α=25.
- CE1309ZR
Для двухрядных радиально-упорных шарикоподшипников: подшипник с защитной шайбой, без канавки на внутреннем кольце.
- CE1309SI
Сепаратор: Высококачественная сталь. Сепаратор расположен на внутреннем кольце.
- CE1309SC
Очищенная монтажная шайба, комплект с подшипником. Тип-выжимные подшипники.
- 1309-K-TVH
Сепаратор: Сепаратор из стеклонаполненного полиамида (PA66), защелкивающийся сепаратор, с центрированием по телам качения. Тип слота Conrad без заполнения.
- 1309-K-TVH-C3
Сепаратор: Сепаратор из стеклонаполненного полиамида (PA66), защелкивающийся сепаратор, с центрированием по телам качения. Внутренний зазор больше нормального. Тип слота Conrad без заполнения.
- 1309-TVH-C3
Сепаратор: Сепаратор из стеклонаполненного полиамида (PA66), защелкивающийся сепаратор, с центрированием по телам качения. Внутренний зазор больше нормального.
- 1309-TVH
Сепаратор: Сепаратор из стеклонаполненного полиамида (PA66), защелкивающийся сепаратор, с центрированием по телам качения.
- 1309 ETN9/C3
Сепаратор из полиамида, армированного стекловолокном. Внутренний зазор больше нормального. Угол контакта α=25.
- 1309 EKTN9/C3
Сепаратор из полиамида, армированного стекловолокном. Внутренний зазор больше нормального. Упорный шариковый подшипник без упорного кольца.
- 1309KC3
Внутренний зазор больше нормального. Тип слота Conrad без заполнения.
- 1309 C3
Внутренний зазор больше нормального.
- 1309KTN
K+T. Тип Conrad, без паза для ввода шариков. Одно фетровое уплотнение. Канавка для стопорного кольца в наружном кольце.
- 1309K
Тип слота Conrad без заполнения.
- 1309 KC3
Внутренний зазор больше нормального. Тип слота Conrad без заполнения.
- 1309 M
Сепаратор: Латунь.
- 1309-K
Тип слота Conrad без заполнения.
Похожие подшипники, размер: 45x100x25мм
| Обозначение | Тип | Расшифровка / Описание |
|---|---|---|
| 21309 E | Сферический роликовый подшипник | Дополнительня мощность. |
| 21309 EK | Сферический роликовый подшипник | Коническое внутреннее отверстие (конусность 1:12). Дополнительня мощность. |
| 21309 E/C3 | Сферический роликовый подшипник | Символ внутреннего зазора ABMA 3. Дополнительня мощность. |
| 21309 EK/C3 | Сферический роликовый подшипник | Символ внутреннего зазора ABMA 3. Коническое внутреннее отверстие (конусность 1:12). Дополнительня мощность. |
| 21309 EK/W64 | Сферический роликовый подшипник | Для цилиндрических роликоподшипников и радиально-упорных шарикоподшипников: штампованный стальной сепаратор. Коническое внутреннее отверстие (конусность 1:12). Дополнительня мощность. |
| 21309 EW | Сферический роликовый подшипник | Оптимизированный профиль дорожек качения. |
| 21309 AV NILOS RING 45x90.8x3 (6309) | Сферический роликовый подшипник | Изготовлены из специальной марки стали. Коническое или резьбовое внутреннее отверстие. Канавка для стопорного кольца на стандартной стороне. Стопорное кольцо не поставляется. Используется для отделения основного номера подшипника от цифрового суффикса. Нейлоновый фиксатор, усиленный стекловолокном. Наружное кольцо с фланцем. Тип уплотнения: Уплотнение. Канавка под сепаратор на внутренней поверхности отверстия. Размеры границ изменены в соответствии со стандартами ISO. |
| 21309K | Сферический роликовый подшипник | Коническое внутреннее отверстие (конусность 1:12). |
| 21309 CCK | Сферический роликовый подшипник | Радиальный зазор для цилиндрических роликоподшипников с невзаимозаменяемыми компонентами подшипника. Последующее число указывает на класс зазора (если зазор нормальный, число отсутствует). Коническое внутреннее отверстие (конусность 1:12). |
| 21309 VAB | Сферический роликовый подшипник | Специальные коды вариаций. VAA начинается с буквенного кода, присвоенного для обозначения модификации от стандарта (например, 1-я модификация, 2-я модификация и т.д.). Эти коды подшипников никоим образом не указывают на модификацию по сравнению со стандартом. Для получения информации о конкретной модификации необходимо обратиться к инженерам. |
| 21309 CC W33 C04 | Сферический роликовый подшипник | Для двухрядных цилиндрических роликоподшипников: канавка для смазки и отверстия для смазки в наружном кольце (зависит от размера подшипника: E, E1, E2, E3, E4). Для сферических роликоподшипников: канавка для смазки и отверстия для смазки в наружном кольце. Наружное кольцо с точностью хода P5, W4. Радиальный зазор для цилиндрических роликоподшипников с невзаимозаменяемыми компонентами подшипника. Последующее число указывает на класс зазора (если зазор нормальный, число отсутствует). |
| 21309 AJ | Сферический роликовый подшипник | Угол контакта 25 градусов. Угол контакта 40 градусов для радиально-упорных типов. |
| 21309 | Сферический роликовый подшипник | |
| 21309EK CC W33 | Сферический роликовый подшипник | Для двухрядных цилиндрических роликоподшипников: канавка для смазки и отверстия для смазки в наружном кольце (зависит от размера подшипника: E, E1, E2, E3, E4). Для сферических роликоподшипников: канавка для смазки и отверстия для смазки в наружном кольце. Радиальный зазор для цилиндрических роликоподшипников с невзаимозаменяемыми компонентами подшипника. Последующее число указывает на класс зазора (если зазор нормальный, число отсутствует). Коническое внутреннее отверстие (конусность 1:12). Дополнительня мощность. |
| NJG 309 VH | Цилиндрический роликовый подшипник | Однорядный цилиндрический роликовый подшипник с полной засыпкой роликами без сепаратора и удерживающим бортом. Специальный сепаратор, ролики и/или модифицированная внутренняя геометрия. Изготовлено из специальной марки стали. |
| N 309 ECP | Цилиндрический роликовый подшипник | Цилиндрический подшипник, внутреннее кольцо с двойным фланцем, наружное свободное. Оптимизированная внутренняя конструкция предусматривает увеличенное количество роликов и/или ролики большего размера с улучшенными условиями контакта торцов роликов с бортами внутреннего кольца. Предварительно смазаны. |
| NJ 309 ECJ | Цилиндрический роликовый подшипник | Наружное кольцо с двумя бортиками, внутреннее кольцо с одним бортиком. Самоустанавливающийся роликоподшипник с измененной внутренней конструкцией, с сепаратором из стального листа. Дополнительня мощность. |
| NJ 309 ECM | Цилиндрический роликовый подшипник | Наружное кольцо с двумя бортиками, внутреннее кольцо с одним бортиком. Оптимизированная внутренняя конструкция предусматривает увеличенное количество роликов и/или ролики большего размера с улучшенными условиями контакта торцов роликов с бортами внутреннего кольца. Сепаратор: Массивный латунный сепаратор, центрирован по элементам качения. |
| NJ 309 ECML | Цилиндрический роликовый подшипник | Наружное кольцо с двумя бортиками, внутреннее кольцо с одним бортиком. Оптимизированная внутренняя конструкция предусматривает увеличенное количество роликов и/или ролики большего размера с улучшенными условиями контакта торцов роликов с бортами внутреннего кольца. Цельный механически обработанный латунный сепаратор оконного типа, центрируемый по внутреннему или наружному кольцу. |
| NJ 309 ECP | Цилиндрический роликовый подшипник | Наружное кольцо с двумя бортиками, внутреннее кольцо с одним бортиком. Оптимизированная внутренняя конструкция предусматривает увеличенное количество роликов и/или ролики большего размера с улучшенными условиями контакта торцов роликов с бортами внутреннего кольца. Предварительно смазаны. |
