Высокотемпературный подшипник CEZR 6309
54358
В наличии
Условия заказа и стоимость
Цена на подшипник CEZR 6309 является расчетной и зависит от следующих факторов:
- Производитель (бренд)
- Наличие на складе в Москве
- Модификация и технические допуски
- Объем заказанного количества
Минимальная сумма заказа: от 3 000 рублей
Для уточнения актуальной цены и наличия:

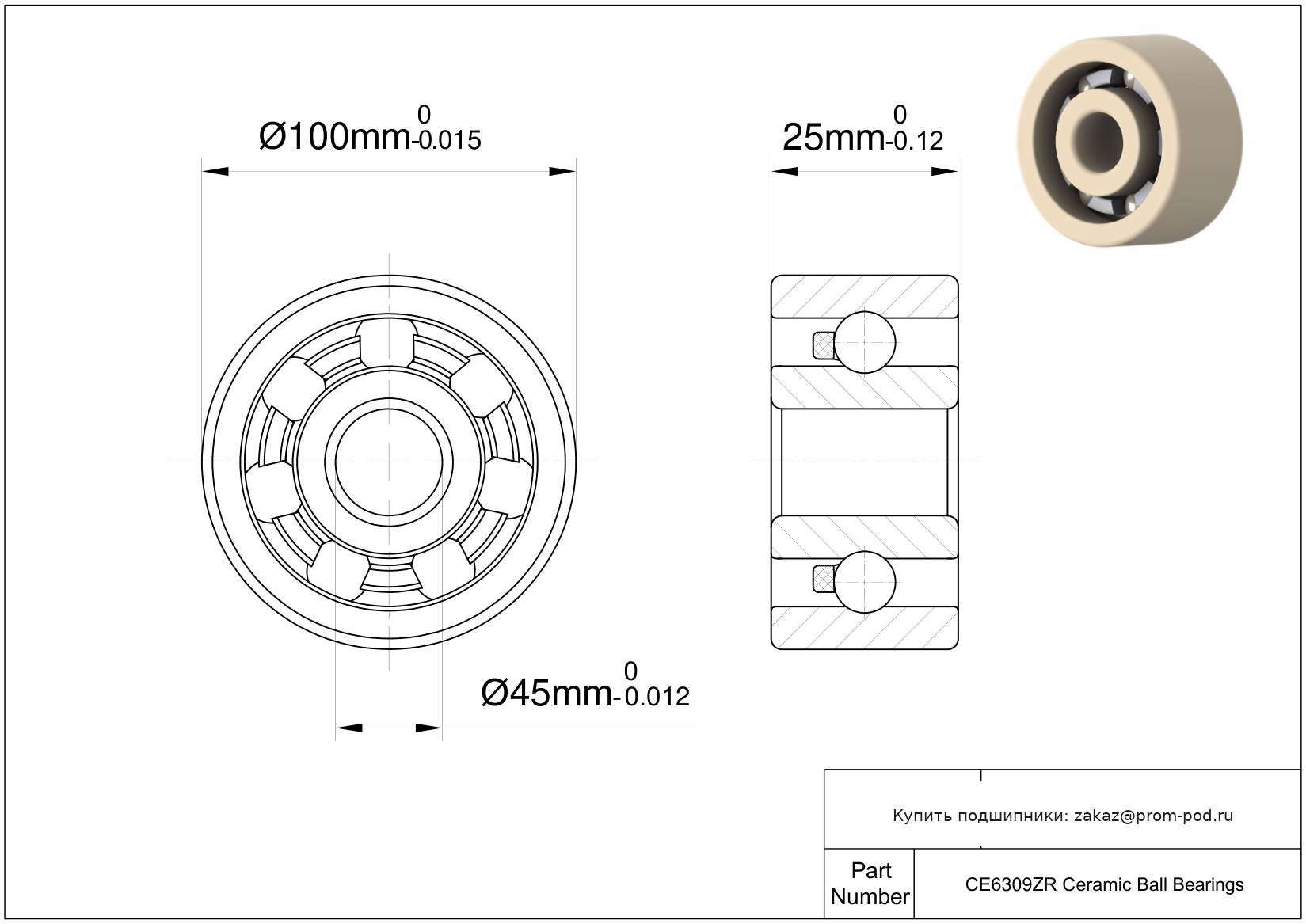

Технические характеристики CEZR 6309
| Основные и дополнительные размеры | |
|---|---|
| Диаметр отверстия | 45 мм |
| Внешний диаметр | 100 мм |
| Ширина | 25 мм |
| Основные технические параметры | |
| Номер детали | CEZR 6309 |
| Система измерений | Метрическая |
| Тип подшипника | Шариковый |
| Направление воспринимаемой нагрузки | Радиальная |
| Конструкция | Однорядный |
| Тип уплотнения | Открытый |
| Смазка | без |
| Тип монтажа на вал | Посадка с натягом |
| Допуски | |
| Допуск диаметра отверстия | -0.012 мм до 0 |
| Допуск внешнего диаметра | -0.015 мм до 0 |
| Допуск по ширине | -0.12 мм до 0 |
| Материалы | |
| Материал кольца | Цирконий |
| Материал тел качения | Циркониевый керамический |
| Материал сепаратора | PEEK PTFE полный комплект |
| Нагрузка | |
| Динамическая радиальная нагрузка (Cr) | 15.8979 кН |
| Статическая радиальная нагрузка (C0r) | 9.5992 кН |
| Сертификация и стандарты | |
| Регламент RoHS | «Соответствует требованиям» |
| Рейтинг ABEC | ABEC-1 |
| Прочие характеристики | |
| Максимальная скорость (X1000 об/мин) | 4.69 |
| Вес | 608.25 g |
| Радиальный зазор | 0.006 мм до 0.023 мм |
| Диаметр шара | 17.463 мм |
| Количество шариков | 8 |
| Радиальный зазор торговая норма | C0 |
| Максимальная температура | 500 °F |
Таблица модификаций: Высокотемпературный подшипник CEZR 6309
| Маркировка | Базовый тип конструкции | Особенности модификации |
|---|---|---|
| CEZR 6309 2RS | Керамическими шариковый подшипник армированный цирконием. | Резиновые уплотнения с обеих сторон подшипника. |
| 6309ZZC3/EM | Высокотемпературный циркониевый подшипник MAX 400°C | Однорядный подшипник с шириной картриджа, сверхмалого размера, с двумя уплотнениями из синтетической резины. Сепаратор: Латунь. Угол контакта α=25. |
| 6309LU | Высокотемпературный циркониевый подшипник MAX 400°C | Стандартное контактное нитрильное уплотнение с одной стороны подшипника (от -20 до +120°C). |
| 6309LUC3 | Высокотемпературный циркониевый подшипник MAX 400°C | Подшипники сортируются на две группы в зависимости от допуска внутреннего и наружнего диаметра. Легкий предварительный натяг. |
| 6309LUC3U35K | Высокотемпературный циркониевый подшипник MAX 400°C | Подшипники сортируются на две группы в зависимости от допуска внутреннего и наружнего диаметра. Смазка: Kyodo Yushi/Multemp (от -40 до +150°C). Стандартное контактное нитрильное уплотнение с одной стороны подшипника (от -20 до +120°C). |
| 6309LUZ | Высокотемпературный циркониевый подшипник MAX 400°C | Стандартное контактное нитрильное уплотнение с одной стороны подшипника (от -20 до +120°C). Защитная шайба с одной стороны, крепится с помощью стопорного кольца. |
| 6309N | Высокотемпературный циркониевый подшипник MAX 400°C | Канавка для стопорного кольца в наружном кольце. |
| 6309NC3 | Высокотемпературный циркониевый подшипник MAX 400°C | Внутренний зазор больше нормального. Канавка для стопорного кольца в наружном кольце. |
| 6309NREE | Высокотемпературный циркониевый подшипник MAX 400°C | Кольцевой паз в наружном кольце со вставкой пружинного кольца, на открытом торце радиального шарикоподшипника с одним уплотнением. NR применяется только для радиальных подшипников. Угол контакта α=25. Шарики увеличенного размера. |
| 6309NREEC3 | Высокотемпературный циркониевый подшипник MAX 400°C | Внутренний зазор больше нормального. Кольцевой паз в наружном кольце со вставкой пружинного кольца, на открытом торце радиального шарикоподшипника с одним уплотнением. NR применяется только для радиальных подшипников. Угол контакта α=25. Шарики увеличенного размера. |
| 6309U | Высокотемпературный циркониевый подшипник MAX 400°C | Радиально-упорный шариковый подшипник серии 9000 с разъемным внутренним кольцом, угол контакта 29°. |
| 6309Z/5C | Высокотемпературный циркониевый подшипник MAX 400°C | Смазка: Chevron/SRI-2 (от -29 до +177°C). Защитная шайба с одной стороны, крепится с помощью стопорного кольца. |
| 6309ZC4 | Высокотемпературный циркониевый подшипник MAX 400°C | Внутренний зазор больше С3. Защитная шайба с одной стороны, крепится с помощью стопорного кольца. |
| 6309ZU1 | Высокотемпературный циркониевый подшипник MAX 400°C | Бесконтактное уплотнение с одной стороны. |
| 6309ZZ/2AS | Высокотемпературный циркониевый подшипник MAX 400°C | Консистентная смазка Shell Alvania S2. Подшипник с защитными шайбами с двух сторон. |
| 6309ZZ/5C | Высокотемпературный циркониевый подшипник MAX 400°C | Подшипник с защитными шайбами с двух сторон. Смазка: Chevron/SRI-2 (от -29 до +177°C). |
| 6309ZZ/9B | Высокотемпературный циркониевый подшипник MAX 400°C | Подшипник с защитными шайбами с двух сторон. Смазка - Mobil 28. |
| 6309ZZC3/4M | Высокотемпературный циркониевый подшипник MAX 400°C | Однорядный подшипник с шириной картриджа, сверхмалого размера, с двумя уплотнениями из синтетической резины. Сепаратор: Латунь. |
| 5S-6309ZZC3/EM | Высокоточный прецизионный гибридный шариковый подшипник с керамическими шариками. | Однорядный подшипник с шириной картриджа, сверхмалого размера, с двумя уплотнениями из синтетической резины. Сепаратор: Латунь. Угол контакта α=25. |
| EC-6309C3 | Подшипник с компенсацией теплового расширения для общего применения. | Внутренний зазор больше нормального. |
| EC-6309 | Подшипник с компенсацией теплового расширения для общего применения. | Основное исполнение. |
| 6309ZC3/L627 | Высокотемпературный циркониевый подшипник MAX 400°C | Смазка: Exxon/Polyrex EM/Polyree (от -25 до +170°C). Внутренний зазор больше нормального. Защитная шайба с одной стороны, крепится с помощью стопорного кольца. |
| 6309ZC3/2AS | Высокотемпературный циркониевый подшипник MAX 400°C | Консистентная смазка Shell Alvania S2. Внутренний зазор больше нормального. Защитная шайба с одной стороны, крепится с помощью стопорного кольца. |
| 6309Z/2AS | Высокотемпературный циркониевый подшипник MAX 400°C | Консистентная смазка Shell Alvania S2. Защитная шайба с одной стороны, крепится с помощью стопорного кольца. |
| 6309X4ZZC3 | Высокотемпературный циркониевый подшипник MAX 400°C | Однорядный подшипник с шириной картриджа, сверхмалого размера, с двумя уплотнениями из синтетической резины. Старое обозначение: Радиально-упорный шарикоподшипник с углом контакта α=30. |
| 6309T2ZZC3 | Высокотемпературный циркониевый подшипник MAX 400°C | Однорядный подшипник с шириной картриджа, сверхмалого размера, с двумя уплотнениями из синтетической резины. Полиамидный сепаратор, армированный стекловолокном для постоянной температуры +120°C. |
| 6309P4 | Высокотемпературный циркониевый подшипник MAX 400°C | Класс точности P4 соответствует P4S по DIN 628-6. |
| 6309ZZC3/L627 | Высокотемпературный циркониевый подшипник MAX 400°C | Смазка: Exxon/Polyrex EM/Polyree (от -25 до +170°C). Однорядный подшипник с шириной картриджа, сверхмалого размера, с двумя уплотнениями из синтетической резины. |
| 6309ZZC4 | Высокотемпературный циркониевый подшипник MAX 400°C | Однорядный подшипник с шириной картриджа, сверхмалого размера, с двумя уплотнениями из синтетической резины. |
| 6309ZZC4/5C | Высокотемпературный циркониевый подшипник MAX 400°C | Однорядный подшипник с шириной картриджа, сверхмалого размера, с двумя уплотнениями из синтетической резины. Смазка: Chevron/SRI-2 (от -29 до +177°C). |
Аналоги CEZR 6309
- 1309 EKTN9
Сепаратор из полиамида, армированного стекловолокном. Упорный шариковый подшипник без упорного кольца.
- 1309 ETN9
Сепаратор из полиамида, армированного стекловолокном. Угол контакта α=25.
- S1309 EKTN9
Шарики и кольца из материала AISI 440C. Сепаратор из полиамида, армированного стекловолокном. Упорный шариковый подшипник без упорного кольца.
- S1309 ETN9
Шарики и кольца из материала AISI 440C. Сепаратор из полиамида, армированного стекловолокном. Угол контакта α=25.
- CE1309ZR
Для двухрядных радиально-упорных шарикоподшипников: подшипник с защитной шайбой, без канавки на внутреннем кольце.
- CE1309SI
Сепаратор: Высококачественная сталь. Сепаратор расположен на внутреннем кольце.
- CE1309SC
Очищенная монтажная шайба, комплект с подшипником. Тип-выжимные подшипники.
- 1309-K-TVH
Сепаратор: Сепаратор из стеклонаполненного полиамида (PA66), защелкивающийся сепаратор, с центрированием по телам качения. Тип слота Conrad без заполнения.
- 1309-K-TVH-C3
Сепаратор: Сепаратор из стеклонаполненного полиамида (PA66), защелкивающийся сепаратор, с центрированием по телам качения. Внутренний зазор больше нормального. Тип слота Conrad без заполнения.
- 1309-TVH-C3
Сепаратор: Сепаратор из стеклонаполненного полиамида (PA66), защелкивающийся сепаратор, с центрированием по телам качения. Внутренний зазор больше нормального.
- 1309-TVH
Сепаратор: Сепаратор из стеклонаполненного полиамида (PA66), защелкивающийся сепаратор, с центрированием по телам качения.
- 1309 ETN9/C3
Сепаратор из полиамида, армированного стекловолокном. Внутренний зазор больше нормального. Угол контакта α=25.
- 1309 EKTN9/C3
Сепаратор из полиамида, армированного стекловолокном. Внутренний зазор больше нормального. Упорный шариковый подшипник без упорного кольца.
- 1309KC3
Внутренний зазор больше нормального. Тип слота Conrad без заполнения.
- 1309 C3
Внутренний зазор больше нормального.
- 1309KTN
K+T. Тип Conrad, без паза для ввода шариков. Одно фетровое уплотнение. Канавка для стопорного кольца в наружном кольце.
- 1309K
Тип слота Conrad без заполнения.
- 1309 KC3
Внутренний зазор больше нормального. Тип слота Conrad без заполнения.
- 1309 M
Сепаратор: Латунь.
- 1309-K
Тип слота Conrad без заполнения.
Похожие подшипники, размер: 45x100x25мм
| Обозначение | Тип | Расшифровка / Описание |
|---|---|---|
| 21309 E | Сферический роликовый подшипник | Дополнительня мощность. |
| 21309 EK | Сферический роликовый подшипник | Коническое внутреннее отверстие (конусность 1:12). Дополнительня мощность. |
| 21309 E/C3 | Сферический роликовый подшипник | Символ внутреннего зазора ABMA 3. Дополнительня мощность. |
| 21309 EK/C3 | Сферический роликовый подшипник | Символ внутреннего зазора ABMA 3. Коническое внутреннее отверстие (конусность 1:12). Дополнительня мощность. |
| 21309 EK/W64 | Сферический роликовый подшипник | Для цилиндрических роликоподшипников и радиально-упорных шарикоподшипников: штампованный стальной сепаратор. Коническое внутреннее отверстие (конусность 1:12). Дополнительня мощность. |
| 21309 EW | Сферический роликовый подшипник | Оптимизированный профиль дорожек качения. |
| 21309 AV NILOS RING 45x90.8x3 (6309) | Сферический роликовый подшипник | Изготовлены из специальной марки стали. Коническое или резьбовое внутреннее отверстие. Канавка для стопорного кольца на стандартной стороне. Стопорное кольцо не поставляется. Используется для отделения основного номера подшипника от цифрового суффикса. Нейлоновый фиксатор, усиленный стекловолокном. Наружное кольцо с фланцем. Тип уплотнения: Уплотнение. Канавка под сепаратор на внутренней поверхности отверстия. Размеры границ изменены в соответствии со стандартами ISO. |
| 21309K | Сферический роликовый подшипник | Коническое внутреннее отверстие (конусность 1:12). |
| 21309 CCK | Сферический роликовый подшипник | Радиальный зазор для цилиндрических роликоподшипников с невзаимозаменяемыми компонентами подшипника. Последующее число указывает на класс зазора (если зазор нормальный, число отсутствует). Коническое внутреннее отверстие (конусность 1:12). |
| 21309 VAB | Сферический роликовый подшипник | Специальные коды вариаций. VAA начинается с буквенного кода, присвоенного для обозначения модификации от стандарта (например, 1-я модификация, 2-я модификация и т.д.). Эти коды подшипников никоим образом не указывают на модификацию по сравнению со стандартом. Для получения информации о конкретной модификации необходимо обратиться к инженерам. |
| 21309 CC W33 C04 | Сферический роликовый подшипник | Для двухрядных цилиндрических роликоподшипников: канавка для смазки и отверстия для смазки в наружном кольце (зависит от размера подшипника: E, E1, E2, E3, E4). Для сферических роликоподшипников: канавка для смазки и отверстия для смазки в наружном кольце. Наружное кольцо с точностью хода P5, W4. Радиальный зазор для цилиндрических роликоподшипников с невзаимозаменяемыми компонентами подшипника. Последующее число указывает на класс зазора (если зазор нормальный, число отсутствует). |
| 21309 AJ | Сферический роликовый подшипник | Угол контакта 25 градусов. Угол контакта 40 градусов для радиально-упорных типов. |
| 21309 | Сферический роликовый подшипник | |
| 21309EK CC W33 | Сферический роликовый подшипник | Для двухрядных цилиндрических роликоподшипников: канавка для смазки и отверстия для смазки в наружном кольце (зависит от размера подшипника: E, E1, E2, E3, E4). Для сферических роликоподшипников: канавка для смазки и отверстия для смазки в наружном кольце. Радиальный зазор для цилиндрических роликоподшипников с невзаимозаменяемыми компонентами подшипника. Последующее число указывает на класс зазора (если зазор нормальный, число отсутствует). Коническое внутреннее отверстие (конусность 1:12). Дополнительня мощность. |
| NJG 309 VH | Цилиндрический роликовый подшипник | Однорядный цилиндрический роликовый подшипник с полной засыпкой роликами без сепаратора и удерживающим бортом. Специальный сепаратор, ролики и/или модифицированная внутренняя геометрия. Изготовлено из специальной марки стали. |
| N 309 ECP | Цилиндрический роликовый подшипник | Цилиндрический подшипник, внутреннее кольцо с двойным фланцем, наружное свободное. Оптимизированная внутренняя конструкция предусматривает увеличенное количество роликов и/или ролики большего размера с улучшенными условиями контакта торцов роликов с бортами внутреннего кольца. Предварительно смазаны. |
| NJ 309 ECJ | Цилиндрический роликовый подшипник | Наружное кольцо с двумя бортиками, внутреннее кольцо с одним бортиком. Самоустанавливающийся роликоподшипник с измененной внутренней конструкцией, с сепаратором из стального листа. Дополнительня мощность. |
| NJ 309 ECM | Цилиндрический роликовый подшипник | Наружное кольцо с двумя бортиками, внутреннее кольцо с одним бортиком. Оптимизированная внутренняя конструкция предусматривает увеличенное количество роликов и/или ролики большего размера с улучшенными условиями контакта торцов роликов с бортами внутреннего кольца. Сепаратор: Массивный латунный сепаратор, центрирован по элементам качения. |
| NJ 309 ECML | Цилиндрический роликовый подшипник | Наружное кольцо с двумя бортиками, внутреннее кольцо с одним бортиком. Оптимизированная внутренняя конструкция предусматривает увеличенное количество роликов и/или ролики большего размера с улучшенными условиями контакта торцов роликов с бортами внутреннего кольца. Цельный механически обработанный латунный сепаратор оконного типа, центрируемый по внутреннему или наружному кольцу. |
| NJ 309 ECP | Цилиндрический роликовый подшипник | Наружное кольцо с двумя бортиками, внутреннее кольцо с одним бортиком. Оптимизированная внутренняя конструкция предусматривает увеличенное количество роликов и/или ролики большего размера с улучшенными условиями контакта торцов роликов с бортами внутреннего кольца. Предварительно смазаны. |
